Poolheizung für das Schwimmbad

Mit dem Anschlussset für Pahlén Elektrowärmetauscher können Sie Ihren Elektroheizer anschließen.

Wichtig ist darauf zu achten das Ihr Pool Elektroheizer hydraulisch korrekt in die Pool Verrohrung integriert wird.

Den wen der Heizer nicht korrekt in die Pool Verrohrung integriert ist kann der Elektroheizer überhitzen.

Das Anschlussset eignet sich für eine Ø 50 mm Verrohrung.

Dieses Verrohrungsset eignet sich für alle Pahlén Aqua Compact und Aqua Hl Elektroheizer.

Anschlussbeispiel Verrohrungsset Pahlén Elektro Wärmetauscher:

Der Pausch-Anlege–Temperaturfühler FA wird an einer Rohrleitung mit einer Schelle oder einem Isolierband angebracht. Dazu befindet sich auf einer Seite des Fühlers eine Fräsung. Dank der Bohrung kann er auch angeschraubt werden.

Meist wird der Anlege-Temperaturfühler zur Messung der Temperatur des Solarabsorbers verwendet.

Der Anlegefühler wird mit einen 10, 20 oder 30 m langen Anschlusskabel ausgeliefert.

Der Anlegefühler eignet sich für folgende Pausch Geräte:

• Solax
• Digisol
• Kombisol

Der Pausch-Tauchfühler FT wird meist zur Messung der Schwimmbadwassertemperatur verwendet.

Zur Montage des Tauchfühlers wird die Tauchhülse TH 30 benötigt. Die Tauchhülse wird in ein T-Stück mit 1/2" Abgang eingeschraubt.

Der Tauchfühler wird mit einen 5, 10 oder 20 m langen Anschlusskabel ausgeliefert.

Der Dreiwegekugelhahn mit elektrischen Stellmotor ermöglicht zusammen mit einer Differenztemperaturregelung eine automatische Steuerung der Schwimmbadsolarheizung.

Sobald die Absorber Temperatur die eingestellte Differenztemperatur erreicht hat, schaltet der Dreiwegekugelhahn um und der Filterstrom wird durch die Absorber gepumpt.

Der Zweiwegekugelhahn mit elektrischen Stellmotor ermöglicht zusammen mit einer Differenztemperaturregelung eine automatische Steuerung der Schwimmbadsolarheizung.

Sobald die Absorber Temperatur die eingestellte Differenztemperatur erreicht hat, schaltet der Zweiwegekugelhahn um und der Filterstrom wird durch die Absorber gepumpt.

Mit den Tauchfühler PT-1000 misst die Differenztemperaturregelung OKU Suncontrol die Schwimmbadwassertemperatur.

Zur Montage des Tauchfühlers wird die Tauchhülse TH 30 benötigt.
Die Tauchhülse wird in ein T-Stück mit 1/2" Abgang eingeschraubt.

Der Tauchfühler wird mit einen 1,5 m langen Anschlusskabel ausgeliefert

Elektrische Schwimmbadheizungen von Pahlén aus Thermoplast für zusätzliche Festigkeit.

Das Heizelement besteht aus Incoloy 825.

Die Beckentemperatur kann mit dem Integrierten Thermostat eingestellt werden.

Für die Sicherheit des Elektroheizer ist ein Thermostat, Überhitzungsschutz und Durchflussschalter eingebaut.

Eigenschaften:

• Elektroheizer aus Glasfaser verstärktem Thermoplast.
• Gehäuse aus Thermoplast.
• Horizontale Installation, verhindert Lufteinschlüsse und Schäden am elektrischen Heizelement.
• Heizelement aus Incoloy 825.
• Ausgestattet mit Überhitzungsschutz und Durchflussschalter.
• Verschraubung zum Verkleben von Rohren mit Ø 50 mm.

Technische Daten:

Nennleistung 3-18 kW.

Mindestdurchfluss 90 l / min.

Max. Druck: 2,5 bar.

Geeignet für Privatpools bis zu 100 m³ Beckenvolumen.

Abmessungen des Pahlén Schwimmbad Elektroheizer Aqua compact:

Bedienungsanleitung Elektroheizer

Der Pahlén Hi-Flow Pool Wärmetauscher ist ein Spiralwärmetauscher aus säurebeständigem Edelstahl AISI 316L. Der Schwimmbad Wärmetauscher eignet sich für Anlagen, welche unter hohem Druck betrieben werden.

Der Pool Wärmetauscher ist mit den mitgelieferten verstellbaren Edelstahlhalterungen leicht zu installieren.

Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 8 bar und im Primärkreis (Warmwasser) 30 bar. Geeignet für Pools bis 300 m³.

Dieser Wärmetauscher für Pools ist sehr langlebig und besteht aus Rostfreiem Edelstahl.

Eigenschaften des Pahlén Pool Wärmetauscher MAXI FLO:

• Präzisionsgeschweißter Außenmantel
• 37 nahtlose Rohre mit Durchflussbegrenzern für Heißwasser
• Vier verschiedene Leistungsstufen 40, 60, 75 und 120 kW
• Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung
• Kann bei Bedarf in Reihe geschaltet werden.
• Vertikale Montage

Montage des Pool Wärmetauscher Maxi-Flo:

1. Pool Wärmetauscher Maxi-Flo

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Schwimmbad Wärmetauscher Maxi-Flow:

Bedienungsanleitung Pool Wärmetauscher Maxi-Flo

Die Wärmepumpe OKU® Inverter Pro ist eine stufenlose Drehzahlregulierbare Wärmepumpe

Das heißt, dass die Drehzahl des Kompressors und des Luftmotors automatisch reguliert wird, um eine optimale Leistung zu erhalten. Dadurch sparen Sie Strom und haben einen deutlich höheren C.O.P Wert (Verhältnis zwischen Stromeinsatz und Wärmeenergie). Des Weiteren ist die Wärmepumpe sehr leise und hat eine höhere Lebensdauer, da sie nicht immer unter voller Leistung läuft.

• Günstige Anschaffungskosten
• Einfach zu bedienen, kompakte Bauweise
• Einfache Installation
• Hoch energieeffizienter Betrieb – C.O.P. bis 13,2
• Kältemittel, R32

Bedienungsanleitung Wärmepumpe OKU Inverter Pro

OKU® Suncontrol Differenztemperaturregler mit einstellbarer Differenztemperatur, Maximaltemperaturbegrenzung, beleuchtetes Display 20 x 40 mm mit Permanentanzeige der Absorber- bzw. Schwimmbadtemperatur. Anzeige der Betriebszustände durch Piktogramme im Display.

Der Anlegefühler, welcher an der Pool Solarheizung angebracht wird und der Tauchfühler, welcher die Wassertemperatur bestimmt ist bei der Solarsteuerung mit enthalten.

Die Maximaltemperatur ist dabei die gewünschte Wassertermperatur im Schwimmbad.

Die Differenztemperatur ist dabei um wie viel grad Wärmer das Wasser in der Pool Solarheizung sein muss als wie das Wasser im Pool. Wenn die eingestellte Differenztemperatur erreicht wird fliest das erwärmte Wasser aus der Solarheizung zurück in den Pool.

Mit der Steuerung wir ein Elektrischer Drei-Wege-Kugelhahn angesteuert.

Wenn die eingestellte Differenztemperatur in der Schwimmbad Solarheizung erreicht ist wird die Solarheizung durch den Elektrischen Drei-Wege-Kugelhahn zugeschaltet.

Sobald die Differenztemperatur unterschritten oder die Maximaltemperatur erreicht wird, wird die Pool Solarheizung abgeschaltet.

Technische Daten: Stromversorgung 230V 50/60Hz, Stromaufnahme 1,5 VA Schutzklasse IP 40, 2 Sondenanschlüsse, 3 potentialfreie Wechselkontakte 10 A

Im Lieferumfang enthalten: 1 Anlegefühler PT 1000, 1 Tauchfühler mit 1,5 m Anschlusskabel PT 1000, einschl. Tauchhülse 1/2“

Bedienungsanleitun Suncontrol

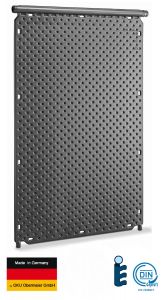

Die Poolheizung Solar mit den OKU Solarabsorber 1000 ermöglicht die Erwärmung Ihres Pools mit der Sonnenenergie.

Mit der OKU Pool Solarheizung können Sie Ihr Poolwasser auf angenehme Temperaturen erwärmen und dadurch die Poolsaison deutlich verlängern.

Die Solarmatten eignen sich für Frei- und Hallenbäder.

In einem Pool werden keine hohen Temperaturen für das Poolwasser benötigt. Mit der Pool Solarheizung können Sie große Mengen an Wasser erwärmen.

Das Baukastensystem der OKU Poolabsorbern ermöglichen eine individuelle Anpassung und Erweiterung der Pool Solarheizung.

Die Vorteile:

• geringer Druckverlust, hoher Wirkungsgrad

• chemikalienbeständig, Salzwasserbeständig, Schwimmbadwasserfest

• absolut frostsicher

• in einem Stück hergestellt

• 100% sicher gegen Tierverbiss

• vollflächig begehbar

• einfache Montage – Baukastensystem

• geringerer Wasserinhalt – schnellere Ansprechzeit

• entscheidend erhöhte Druckbeständigkeit durch optimierte Formgebung

• durch verbesserte Geometrie optimale verwirbelte Durchströmung – höchster Wirkungsgrad

Art.-Nr. 1000

• integriertes Sammelrohr Ø 40 mm

• 2 Anschlußstutzen Ø 25 mm

• Länge 1.320 mm

• Breite 820 mm

• 1.08 m2

Bemaßung der OKU Solarabsorber 1000 und 1001

Anschlussbeispiel OKU Solarabsorber

Montageanleitung

Prospekt

Der Pool Wärmetauscher Maxi-Flo Titan ist ein Röhrenwärmetauscher aus Titan für die anspruchsvollsten Installationen, bei denen ein hohes Korrosionsrisiko besteht.

Des Weiteren ist Titan ein super Wärmeüberträger.

Als Heizquelle eignet sich für den Schwimmbad Wärmetauscher der Anschluss an einem Heizkessel, Wärmepumpe, Solaranlage oder andere Wärmequellen.

Der Wärmetauscher für Pools hält im Sekundärkreislauf (Poolwasser) in der 75 kW Variante 5 bar und bei der 200 kW Variante 4 bar stand.

Der Titan Wärmetauscher für Pools hat ein verdrilltes Rohr für den Primärkreislauf (Heizquelle) um eine möglichst große Kontaktfläche für den Sekundärkreislauf (Schwimmbadwasser) zu bieten.

Wodurch eine hohe und effiziente Wärmeübertragern von der Heizquell zum Schwimmbadwasser stattfindet.

Eigenschaften des Pahlén Pool Wärmetauscher Titan MAXI FLO:

• Verdrillte Rohre für das Heizmedium
• Erhältlich in 75 und 200 kW
• Für alle Installationen geeignet
• Vertikale Montage

Montage des Pool Wärmetauscher Maxi-Flo Titanium:

1. Pool Wärmetauscher Maxi-Flo

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Titan Schwimmbad Wärmetauscher Maxi-Flow:

Bedienungsanleitung Pool Wärmetauscher Maxi-Flo Titanium

Sie wollen Ihre Freizeit in einem angenehm erwärmten Pool genießen – und das einen ganzen Sommer lang? Dann sind OKU®-Schwimmbad-Solarheizungen die richtige Lösung für Sie. Mit kostenloser und umweltfreundlicher Solarenergie beheizen Sie Ihr Frei- oder Hallenbad die ganze Saison über und können diese erheblich verlängern. Ein Schwimmbad benötigt keine sehr hohen Temperaturen, aber große Wassermengen müssen erwärmt werden. Es ist sinnvoll, diese Anlagen mit großer Durchflussmenge auf relativ niedrigem Temperaturniveau zu betreiben. Dadurch erzielen Sie mit Ihrer OKU®-Schwimmbad-Solarheizung einen optimalen Wirkungsgrad.

Nutzen Sie mit der Sonnenenergie eine unerschöpfliche Energiequelle zum Nulltarif – und leisten Sie Ihren Beitrag zum Klimaschutz!

Die Vorteile:

• geringer Druckverlust, hoher Wirkungsgrad

• chemikalienbeständig, Salzwasserbeständig, Schwimmbadwasserfest

• absolut frostsicher

• in einem Stück hergestellt

• 100% sicher gegen Tierverbiss

• vollflächig begehbar

• einfache Montage – Baukastensystem

• geringerer Wasserinhalt – schnellere Ansprechzeit

• entscheidend erhöhte Druckbeständigkeit durch optimierte Formgebung

• durch verbesserte Geometrie optimale verwirbelte Durchströmung – höchster Wirkungsgrad

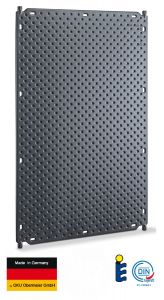

Art.-Nr. 1001

• 4 Anschlußstutzen Ø 25 mm

• Länge 1.280 mm

• Breite 820 mm

• 1,05 m²

Bemaßung der OKU Solarabsorber 1000 und 1001

Anschlussbeispiel OKU Solarabsorber

Montageanleitung

Prospekt

Elektrische Schwimmbadheizungen von Pahlén aus Thermoplast für zusätzliche Festigkeit.

Das Heizelement besteht aus Titan.

Für Pools mit Salzwasser empfehlen wir den Elektroheizer mit Titan Heizelementen.

Die Beckentemperatur kann mit dem Integrierten Thermostat eingestellt werden.

Für die Sicherheit des Elektroheizer ist ein Thermostat, Überhitzungsschutz und Durchflussschalter eingebaut.

Eigenschaften:

• Elektroheizer aus Glasfaser verstärktem Thermoplast.
• Gehäuse aus Thermoplast.
• Horizontale Installation, verhindert Lufteinschlüsse und Schäden am elektrischen Heizelement.
• Heizelement aus Titan.
• Ausgestattet mit Überhitzungsschutz und Durchflussschalter.
• Verschraubung zum Verkleben von Rohren mit Ø 50 mm.

Technische Daten:

Nennleistung: 3-18 kW

Mindestdurchfluss: 90 l / min

Max. Druck: 2,5 bar

Geeignet für Privatpools bis zu 100 m³ Beckenvolumen.

Abmessungen des Pahlén Schwimmbad Titan Elektroheizer Aqua compact Titan:

Bedienungsanleitung Elektroheizer Titan

Der Pahlén Hi-Flow Pool Wärmetauscher ist ein Spiralwärmetauscher aus säurebeständigem Edelstahl AISI 316L. Der Schwimmbad Wärmetauscher eignet sich für Anlagen, welche unter hohem Druck betrieben werden.

Der Wärmetauscher für Pools ist mit den mitgelieferten verstellbaren Edelstahlhalterungen leicht zu installieren.

Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 8 bar und im Primärkreis (Warmwasser) 30 bar. Geeignet für Pools bis 300 m³.

Dieser Schwimmbad Wärmetauscher ist sehr langlebig und besteht aus Rostfreiem Edelstahl.

Eigenschaften des Pahlén Pool Wärmetauscher HI-FLOW:

• Zum Anschließen hat der Wärmetauscher ein Innengewinde
• Anschlussmöglichkeit für eine Temperatursonde
• Verstellbare Halterungen aus säurebeständigem Edelstahl
• Vier verschiedene Leistungsstufen 13, 28, 40 und 75 kW
• Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung
• Wird horizontal montiert

Montage des Pool Wärmetauscher Hi-Flow

1. Pool Wärmetauscher Hi-Flow

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Schwimmbad Wärmetauscher Hi-Flow:

Bedienungsanleitung Pahlén Pool Wärmetauscher Hi-Flow

Die Wärmepumpe HPX ist ein robustes und leistungsstarkes Modell zur professionellen Poolerwärmung und zeichnet sich durch folgende Qualitätsmerkmale aus:

● Einsatztemperatur von +5°C bis + 35°C

● Titan-Wärmetauscher

● leistungsfähiger Kompressor von Toshiba

● sehr einfache Bedienung über LCD Display

● Kältemittel R 410A/350

Bedienungsanleitung Wärmepumpe HPX

Der Anlegefühler PT-1000 ist für den OKU-Suncontrol Differenztemperaturregler geeignet und hat eine Kabellänge von ca. 1,5 m. Mit den Anlegefühler kann die OKU-Suncontrol die Wassertemperatur in der Solaranlage messen.

Sie wollen Ihre Freizeit in einem angenehm erwärmten Pool genießen – und das einen ganzen Sommer lang? Dann sind OKU®-Schwimmbad-Solarheizungen die richtige Lösung für Sie. Mit kostenloser und umweltfreundlicher Solarenergie beheizen Sie Ihr Frei- oder Hallenbad die ganze Saison über und können diese erheblich verlängern. Ein Schwimmbad benötigt keine sehr hohen Temperaturen, aber große Wassermengen müssen erwärmt werden. Es ist sinnvoll, diese Anlagen mit großer Durchflussmenge auf relativ niedrigem Temperaturniveau zu betreiben. Dadurch erzielen Sie mit Ihrer OKU®-Schwimmbad-Solarheizung einen optimalen Wirkungsgrad.

Nutzen Sie mit der Sonnenenergie eine unerschöpfliche Energiequelle zum Nulltarif – und leisten Sie Ihren Beitrag zum Klimaschutz!

Die Vorteile:

• geringer Druckverlust, hoher Wirkungsgrad

• chemikalienbeständig, Salzwasserbeständig, Schwimmbadwasserfest

• absolut frostsicher

• in einem Stück hergestellt

• 100% sicher gegen Tierverbiss

• vollflächig begehbar

• einfache Montage – Baukastensystem

• geringerer Wasserinhalt – schnellere Ansprechzeit

• entscheidend erhöhte Druckbeständigkeit durch optimierte Formgebung

• durch verbesserte Geometrie optimale verwirbelte Durchströmung – höchster Wirkungsgrad

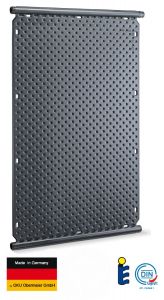

Art.-Nr. 1002

• integriertes Sammelrohr Ø 40 mm an beiden Schmalseiten

• Länge 1.360 mm

• Breite 820 mm

• 1,12 m²

Bemaßung der OKU Solarabsorber 1002

Anschlussbeispiel OKU Solarabsorber

Montageanleitung

Prospekt

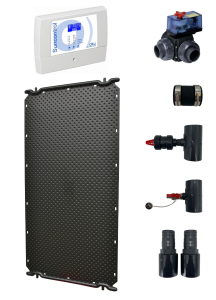

Das Poolheizung Solar Set von OKU ermöglicht eine umweltfreundliche, effiziente Beheizung Ihres Poolwassers.

Die Pool Solarheizung eignet sich für Frei- und Hallenbäder.

Durch den Einsatz der Solarheizung für Pools können Sie Ihr Schwimmbadwasser auf angenehme Temperaturen erwärmen und die Badesaison deutlich verlängern.

Im Schwimmbad werden keine hohen Temperaturen benötigt, jedoch muss eine große Menge Wasser durch die Solarmatten erwärmt werden.

Mit der OKU Suncontrol Differenztemperaturregelung können Sie Ihre Poolsolarheizung automatisch steuern.

Das Baukastensystem der OKU Solarabsorber ermöglicht eine individuelle Anpassung und Erweiterung der Pool Solarheizung.

Die Vorteile der OKU Pool Solarheizung:

• geringer Druckverlust, hoher Wirkungsgrad

• chemikalienbeständig, schwimmbadwasserfest

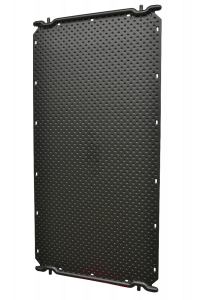

• Die Solarabsorber sind absolut frostsicher

• in einem Stück hergestellt

• 100% sicher gegen Tierverbiss

• vollflächig begehbar

• einfache Montage – Baukastensystem

• geringerer Wasserinhalt – schnellere Ansprechzeit

• entscheidend erhöhte Druckbeständigkeit durch optimierte Formgebung

• durch verbesserte Geometrie optimale verwirbelte Durchströmung – höchster Wirkungsgrad

OKU®-Absorber Pool Solarheizung Komplettset Lieferumfang:

• OKU Solarabsorber

• Verbindungsschläuche

• Belüftung mit T-Stück

• Entleerung mit T-Stück

• Kleber

• Fallstrombremse

• T-Stück zur Einbindung in den Filterkreislauf

• Differenztemperaturregelung OKU®-Suncontrol

• Dreiwege-Motor-Kugelhahn

Nicht enthalten ist die Verrohrung und Dachbefestigung

Montageanleitung

Prospekt

Pahlén Elektroheizungen mit digitaler Steuerung.

Die gewünschte Pooltemperatur kann einfach eingestellt werden und die aktuelle Pooltemperatur wird in der LED-Anzeige angezeigt. Neben einem Überhitzungsschutz und einem Durchflussschalter verfügt der Elektroheizer über eingebaute Schütze, die den Anschluss der Poolheizung vereinfachen.

Das Heizelement besteht aus Incoloy 825 und das Gehäuse des Heizelements aus glasfaserverstärktem Polypropylen. Die Aqua HL-Elektroheizer sind mit Leistungen von 3-15 kW (230 V 1-phasig, 400/415 V 3-phasig) erhältlich und werden mit Kelbemuffen zum Verbinden mit einem Ø 50 mm Rohren ausgeliefert.

Der Mindestdurchfluss beträgt 90 l/min. Maximaler Druck: 2 bar.

Elektronische Digitalsteuerung:

– Temperatureinstellungen
– Die Anzeige zeigt die Isttemperatur und die Solltemperatur im Schwimmbad an. – Elektroheizung mit digitaler Steuerung, mit der die gewünschte Beckentemperatur einfach eingestellt werden kann.

Eigenschaften:

• Leistungsbereich 3-15 kW
• Aqua HL wird mit Schütz und Elektronik ausgeliefert
• Digitale Steuerung und Anzeige
• Wird aus verstärktem Thermoplast hergestellt
• Wird horizontal installiert
• Heizelemente aus Incoloy 825
• Ausgestattet mit Überhitzungsbegrenzung und Durchflussschalter
• Zweifach eingebaute Schütze gemäß elektrischer Sicherheitsnormen

Abmessungen des Pahlén Schwimmbad Elektroheizer Aqua HL Digital:

Bedienungsanleitung Elektroheizer Aqua HL Digital

Der Pahlén Pool Wärmetauscher Hi-Flow ist ein spiralförmiger Titan Wärmetauscher.

Der Wärmetauscher ist für die anspruchsvollsten Anlagen bei denen ein hohes Korrosionsrisiko besteht. Titan Schwimmbad Wärmetauscher sind ideal für Pools mit Salzwasser oder wenn ein Salzgenerator / Chlorator verwendet wird.

Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 5 bar und im Primärkreis (Warmwasser) 30 bar.

Geeignet für Pools bis 300 m³.

Der Wärmetauscher Hi-Flow Titanium hat einen Leistungsbereich zwischen 28 bis 75 kW.

Die Installation ist mit den verstellbaren Halterungen aus rostfreiem Edelstahl einfach möglich und im Lieferumfang enthalten.

Eigenschaften des Pahlén Pool Wärmetauscher HI-FLOW Titanium:

• Pool Wärmetauscher aus Titan
• Zum Anschließen hat der Wärmetauscher ein Innengewinde
• Anschlussmöglichkeit für eine Temperatursonde
• Verstellbare Halterungen aus säurebeständigem Edelstahl
• Drei verschiedene Leistungsstufen 28, 40 und 75 kW
• Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung
• Wird horizontal montiert

Montage des Pool Wärmetauscher Hi-Flow Titanium

1. Pool Wärmetauscher Hi-Flow Titanium

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Schwimmbad Wärmetauscher Hi-Flow Titanium:

Bedienungsanleitung Pahlén Pool Wärmetauscher Hi-Flow Titanium

Die Winterabdeckung schützt die OKU Inverter Pro Wärmepumpe vor Verschmutzungen während der Wintermonate.

Die Pahlén Elektroheizungen mit digitaler Steuerung ist Salzwasser beständig.

Die gewünschte Pooltemperatur kann einfach eingestellt werden und die aktuelle Pooltemperatur wird in der LED-Anzeige angezeigt. Neben einem Überhitzungsschutz und einem Durchflussschalter verfügt der Elektroheizer über eingebaute Schütze, die den Anschluss der Poolheizung vereinfachen.

Das Heizelement besteht aus Titan ASTM Grad 1 und das Gehäuse des Heizelements aus glasfaserverstärktem Polypropylen. Die Aqua HL-Elektroheizer sind mit Leistungen von 3-15 kW (230 V 1-phasig, 400/415 V 3-phasig) erhältlich und werden mit Kelbemuffen zum Verbinden mit einem Ø 50 mm Rohren ausgeliefert.

Der Mindestdurchfluss beträgt 90 l/min.  Maximaler Druck: 2 bar.

Elektronische Digitalsteuerung:

– Temperatureinstellungen
– Die Anzeige zeigt die Isttemperatur und die Solltemperatur im Schwimmbad an. – Elektroheizung mit digitaler Steuerung, mit der die gewünschte Beckentemperatur einfach eingestellt werden kann.

Eigenschaften:

• Leistungsbereich 3-15 kW
• Aqua HL wird mit Schütz und Elektronik ausgeliefert
• Digitale Steuerung und Anzeige
• Wird aus verstärktem Thermoplast hergestellt
• Wird horizontal installiert
• Das Heizelemenz ist aus Titan ASTM grade 1 und ist Salzwasserbeständig
• Ausgestattet mit Überhitzungsbegrenzung und Durchflussschalter
• Zweifach eingebaute Schütze gemäß elektrischer Sicherheitsnormen

Abmessungen des Pahlén Schwimmbad Titan Elektroheizer Aqua HL Digital Titan:

Bedienungsanleitung Elektroheizer Aqua HL Digital Titan

Eigenschaften des Pahlén Wärmetauscher AQUA-MEX

• Leistungsbereich 40, 70 kW und 100 kW
• Spule aus V4A
• Anschluss Primärkreislauf (Warmwasser) 1" Außengewinde
• Anschluss Sekundärkreislauf (Poolwasser) 63 mm Klebemuffe oder 2" Außengewinde
• Installation zusammen mit Heizkesseln, Wärmepumpen, Solaranlagen oder anderen Wärmequellen möglich

Montage des Pool Wärmetauscher Aqua-Mex:

1. Skimmer

2. Bodenablauf

3. Einlaufdüse

4. Gegenstromanlage

5. Beleuchtung

6. Filterpumpe

7. Filter

8. Pool Wärmetauscher Aqua-Mex

9. Rückschlagklappe

10. Rückspülen (Wasserablauf)

11. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

9. Rückschlagklappe

12. Wärmetauscher Aqua-Mex

13. Umwälzspumpe

Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX:

Bedienungsanleitung Wärmetauscher Aqua-Mex

Die Tauchhülse TH 30 wird benötigt um den Tauchfühler PT-1000 zu montieren. Mit diesem Fühler misst die OKU Suncontol die Beckenwassertemperatur.

Die Tauchhülse wird in ein T-Stück mit 1/2" Abgang montiert.

Das OKU Poolheizung Solar Set ermöglicht eine Erwärmung von Aufstellpools mit Sonnenergie.

Mit den Einsatz von Solarabsorber können Sie Ihr Poolwasser auf eine angenehme Temperatur erwärmen, dadurch können Sie Ihre Badesaison deutlich verlängern.

Die Pool Solarheizung ist sehr einfach in der Montage und kann individuell angepasst und erweitert werden.

In dem Set sind OKU Solarabsorber enthalten welche in Reihe montiert werden.

Mit einem manuellen Dreiwegehahn werden die Solarmatten in den Filterkreislauf eingebunden.

Bei den Pool Solarheizung Komplettset ist im Lieferumfang enthalten:

• OKU Solarabsorber 1002
• Verbindungsschläuche
• Anschluss für Solarschlauch Ø 38 mm
• 20 m Solarschlauch Ø 38mm
• Schlauchschellen
• Dreiwegehahn (Handbetrieben)

Die Poolheizung Solar Aufständerung eignet sich für die OKU Solarabsorber Art.Nr. 1002.

Bei der Aufständerung werden die OKU Solarabsorber 1002 in Reihe montiert.

Die Poolabsorber Aufständerung kann im Gelände oder auf Flachdächern montiert werden.

Um die Pool Solarheizung perfekt zur Sonne ausrichten zu können, kann die Aufständerung im Neigungswinkel 30˚ bis 40˚ verstellt werden.

Im Lieferumfang der Solarabsorber Aufständerung ist enthalten:

• Verschraubbare auf maß geschnittenen Aluminiumprofile
• Schrauben
• Kabelbinder aus Edelstahl

Montage des Pool Wärmetauscher Aqua-Mex Titan:

1. Skimmer

2. Bodenablauf

3. Einlaufdüse

4. Gegenstromanlage

5. Beleuchtung

6. Filterpumpe

7. Filter

8. Pool Wärmetauscher Aqua-Mex Titan

9. Rückschlagklappe

10. Rückspülen (Wasserablauf)

11. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

9. Rückschlagklappe

12. Wärmetauscher Aqua-Mex Titanium

13. Umwälzspumpe

Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX Titanium:

Bedienungsanleitung Wärmetauscher Aqua-Mex Titanium

● Aufständerung für die OKU®-Absorber im Gelände oder auf Flachdächern

● Verschraubbare Aufständerungen aus Aluminiumprofilen, mit Aufstellrahmen, Längs schienen und Edelstahlschrauben, Kabelbinder Edelstahl

● Neigungswinkel verstellbar 30˚ bis 40˚

Bei der Aufständerung für OKU®-Absorber Art. Nr. 1000 werden je 2 Absorber hochstehend übereinander montiert.

Der Pool Elektroheizer Kompakt von Pahlén ist mit Heizleistungen zwischen 3 bis 18 kW erhältlich. Durch seine kompakte Bauweise ist der Elektroheizer einfach zu Installieren.

Sie werden mit einem Thermostat sowie einem Überhitzungsschutz ausgeliefert.

Für zusätzliche Sicherheit schützt ein Durchfluss- oder Druckschalter das Heizelement vor Beschädigungen, wenn der Durchfluss zum Heizgerät nicht ausreicht.

Eigenschaften:

• Gehäuse und Rohrleitungen aus säurebeständigem Edelstahl AISI 316
• Heizelemente aus Incoloy 825
• Ausgestattet mit Thermostat, Überhitzungsschutz und Durchflussschalter
• Klein und kompakt
• Verstellbare Halterungen aus säurebeständigem Edelstahl
• Verbindung 1 ½“

Geeignet für Privatpools mit bis zu 100 m³ Beckenvolumen.

Abmessungen des Pahlén Schwimmbad Elektroheizer Kompakt:

Bedienungsanleitung Elektroheizer Kompakt

Die Poolheizung Solar Aufständerung eignet sich für die OKU Solarabsorber Art.Nr. 1000 & 1001.

Bei der Aufständerung werden zwei Reihen mit Solarabsorbern 1000 & 1001 übereinander montiert.

Die Poolabsorber Aufständerung kann im Gelände oder auf Flachdächern montiert werden.

Um die Pool Solarheizung perfekt zur Sonne ausrichten zu können, kann die Aufständerung im Neigungswinkel 30˚ bis 40˚ verstellt werden.

Im Lieferumfang der Solarabsorber Aufständerung ist enthalten:

• Verschraubbare auf maß geschnittenen Aluminiumprofile
• Schrauben
• Kabelbinder aus Edelstahl

Für Installationen, bei denen aggressives Wasser das Korrosionsrisiko erhöht, empfehlen wir einen Mantel aus Titan mit einem Nic-Tech-behandelten Heizelement.

Die kompakte elektrische Schwimmbadheizung sind mit Heizleistungen zwischen 3 und 18 kW erhältlich.

Sie werden mit einem Thermostat sowie einem Überhitzungsschutz ausgeliefert.

Für zusätzliche Sicherheit schützt ein Durchfluss- oder Druckschalter das Heizelement vor Beschädigungen, wenn der Durchfluss zum Heizgerät nicht ausreicht.

Eigenschaften:

• Modell mit Titankörper und mit Nic-Tech behandelten Heizelementen
• Ausgestattet mit Thermostat, Überhitzungsschutz und Durchflussschalter
• Klein und kompakt
• Verstellbare Halterungen aus säurebeständigem Edelstahl
• Verbindung 1 ½“

Geeignet für Privatpools mit bis zu 100 m³ Beckenvolumen.

Abmessungen des Pahlén Schwimmbad Titan Elektroheizer Kompakt Titan:

Bedienungsanleitung Elektroheizer Kompakt Titan

Komplett ausgestatteter Pahlén Wärmetauscher AQUA-MEX (F.E).

Der Pool Wärmetauscher verfügt über eine digitale Steuerung, über die die gewünschte Schwimmbeckentemperatur spielend leicht eingestellt werden kann und die aktuelle Schwimmbeckentemperatur in der LED-Anzeige dargestellt wird.

Der voll ausgerüstete Schwimmbad Wärmetauscher AQUA MEX verfügt über eine eingebaute dreistufige Wechselstrom-Umwälzpumpe für den Primarkreislauf (Warmwasser).

In den Wärmetauscher sind 3 Sicherheitssysteme eingebaut:

• Ein Temperaturfühler welcher die Temperatur im Wärmetauscher dauerhaft überwacht.
• Ein Durchflussschalter welcher den Poolwasserdurchfluss im Wärmetauscher überwacht.
• Rückschlagventil (Schwerkraftbremse) im Heizkreislauf

Digitales Bedienfeld

• Einfache Einstellung der gewünschten Pooltemperatur
• Klare Zahlen zeigen das Beckenwasser sowie die eingestellte Temperatur
• Anzeige ob die Heizung in Betrieb ist
• Stromverbrauch Optimieren
• Eingebaute Sicherheitsvorrichtung schaltet die Heizung bei 45°C aus

Eigenschaften des Pahlén Wärmetauscher AQUA-MEX (F.E)

• Dreistufige Wechselstrom-Umwälzpumpe
• Leistungsbereich 40, 70 kW (100 kW auf Anfrage)
• Digitale Steuerung und Anzeige
• Elektronischer Durchflussschalter
• Spule aus V4A
• Anschluss Primärkreislauf (Warmwasser) 1" Außengewinde
• Anschluss Sekundärkreislauf (Poolwasser) 63 mm Klebemuffe oder 2" Außengewinde
• Einbau zusammen mit Heizkesseln, Wärmepumpen, Solaranlagen oder anderen Wärmequellen möglich

Montage des Pool Wärmetauscher Aqua-Mex (F.E)

1. Skimmer

2. Bodenablauf

3. Einlaufdüse

4. Gegenstromanlage

5. Beleuchtung

6. Filterpumpe

7. Filter

8. Pool Wärmetauscher Aqua-Mex FE

9. Rückschlagklappe

10. Rückspülen (Wasserablauf)

11. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

9. Rückschlagklappe

12. Wärmetauscher Aqua-Mex FE

13. Umwälzspumpe

Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX (F.E):

Bedienungsanleitung Pahlén Pool Wärmetauscher Aqua-Mex (F.E)

Der SOLAX Solarregler ist ein elektronischer Solarheizungsregler. Seit vielen Jahren ist der Solarregler durch seine hohe Zuverlässigkeit und günstigen Preis sehr Beliebt. Dieser Differnztemperaturregler wird für die Schwimmbadsolarheizung oder Brauchwasserbereitung eingesetzt.

• Aufgabe des SOLAX ist es, die Solarheizung nur dann einzuschalten, wenn auch genug Sonnenenergie zur Verfügung steht. Die Differenztemperatur kann dazu in einem Bereich von 1°C bis 12°C justiert werden.
• Wenn im Hochsommer zu viel Sonnenenergie zur Verfügung steht, wird die Poolwasser Erwärmung automatisch begrenzt.

• Am Gerät selber kann die Differenztemperatur und Maximaltemperatur eingestellt und abgelesen werden

• Servicefreundlich, denn das Gerät kann vom Sockel abgezogen werden. Die Anschlüsse können debei wieder verwendet werden.

• Durch die beiden potentialfreien Relaisausgänge ist das SOLAX sehr flexibel. Sie können eine 230V Pumpe, Motor- oder Magnetventil anschließen. Mit VENTU auch 12V oder 24V Ventile

• Leicht verständliche Installations- und Betriebsanleitung.

• Der SOLAX Differenztemperaturregler ist Robust durch den integrierten Überspannungsschutz.

• Die Temperaturfühler sind im Lieferumfang enthalten: Solar–Anlegefühler FA aus Aluminium und Tauchfühler FT aus Messing inklusive verchromter Tauchhülse TH30 zur Messung der Beckentemperatur.

Bedienungsanleitung Solax Differenztemperaturregelung

Mit den Verbindungsschläuchen können Sie die einzelnen Solarabsorber zu einer großen Pool Solarheizung zusammenschließen.

Die Verbindungsschläuche werden mit einer Schlauchmuffe und 2 Schlauchschellen geliefert.

Komplett ausgestatteter Pahlén Wärmetauscher AQUA-MEX (F.E) mit Titan Spirale für Salzwasserpools

Der Pool Wärmetauscher verfügt über eine digitale Steuerung, über die die gewünschte Schwimmbeckentemperatur spielend leicht eingestellt werden kann und die aktuelle Schwimmbeckentemperatur in der LED-Anzeige dargestellt wird.

Der Titan Wärmetauscher eignet sich für aggressives Wasser, Salzwasser und Swimmingpools mit Chlorinator.

Der voll ausgerüstete Schwimmbad Wärmetauscher AQUA MEX verfügt über eine eingebaute dreistufige Wechselstrom-Umwälzpumpe für den Primarkreislauf (Warmwasser).

In den Wärmetauscher sind 3 Sicherheitssysteme eingebaut:

• Ein Temperaturfühler welcher die Temperatur im Wärmetauscher dauerhaft überwacht.
• Ein Durchflussschalter welcher den Poolwasserdurchfluss im Wärmetauscher überwacht.
• Rückschlagventil (Schwerkraftbremse) im Heizkreislauf

Eigenschaften des Pahlén Titan Wärmetauscher AQUA-MEX (F.E)

• Dreistufige Wechselstrom-Umwälzpumpe
• Leistungsbereich 40, 70 kW (100 kW auf Anfrage)
• Digitale Steuerung und Anzeige
• Elektronischer Durchflussschalter
• Spule aus Titan
• Anschluss Primärkreislauf (Warmwasser) 1" Außengewinde
• Anschluss Sekundärkreislauf (Poolwasser) 63 mm Klebemuffe oder 2" Außengewinde
• Einbau zusammen mit Heizkesseln, Wärmepumpen, Solaranlagen oder anderen Wärmequellen möglich
• Eignet sich für aggressives Wasser, Salzwasser und Swimmingpools mit Chlorinator

Montage des Pool Wärmetauscher Aqua-Mex (F.E) Titanium

1. Skimmer

2. Bodenablauf

3. Einlaufdüse

4. Gegenstromanlage

5. Beleuchtung

6. Filterpumpe

7. Filter

8. Pool Wärmetauscher Aqua-Mex FE Titanium

9. Rückschlagklappe

10. Rückspülen (Wasserablauf)

11. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

9. Rückschlagklappe

12. Wärmetauscher Aqua-Mex FE Titanium

13. Umwälzspumpe

Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX (F.E) Titan:

Bedienungsanleitung Pahlén Wärmetauscher AQUA-MEX (F.E) mit Titanium Spirale

In den OKU Solarabsorber Anschlussset ist alles enthalten was Sie zum Anschluss Ihrer OKU Pool Solarheizung benötigen.

Mit den Anschlussset können Sie die Solarabsorber an die PVC Verrohrung anschließen.

Der Elektroheizer Spa ist ein kompakter Elektroheizer für Whirlpools und Pools.

Aqua Spa ist mit Leistungen von 1,5 bis 2 kW erhältlich. Die Poolheizung besteht aus Thermoplast und hat ein Heizelement aus Incoloy 825. Einstellbarer Thermostat, Überhitzungsschutz und Durchflussschalter sind verbaut.

Speziell für kleinere Pools und Whirlpools konzipiert Elektoheizer. Klein und kompakt, wodurch die Installation in Bereichen mit begrenztem Platz möglich ist.

Eigenschaften:

• Drei Leistungsstufen: 1,5 kW und 2 kW

• Gehäuse aus Thermoplast

• Minimale Abmessungen

• Heizelement aus Incoloy 825

• Ausgestattet mit einem Thermostat 0-45 ° C

• Überhitzungsschutz und Durchflussschalter

• Mit Klebemuffen zum Verkleben mit Rohren mit einem Ø 50 mm

Abmessungen des Pahlén Schwimmbad Elektroheizer Aqua Spa:

Bedienungsanleitung Elektroheizer

großer Digitalanzeige & Maximaltemperatur-; begrenzung komplett mit Fühlern

Das Poolheizung Solar Belüftungsset für OKU Solarabsorber sorgt dafür das kein Unterdruck in der Pool Solarheizung entsteht.

Wenn die Poolpumpe ausgeschaltet entsteht ein Unterdruck in den Poolabsorbern.

Mit den Belüftungsset wird der Unterdruck in den Solarabsorber vermieden.

Das Poolheizung Solar Entleerungsset vermeidet Frostschäden an Ihrer Verrohrung zu der Pool Solarheizung.

Wenn das Poolwasser im Winter in der Verrohrung gefriert entstehen Frostschäden.

Das Entleerungsset wird am niedrigsten Punkt Ihrer Verrohrung installiert, um das Poolwasser abzulassen.

Sollten Wasserreste in den OKU Solarabsorber zurückbleiben stellt dies kein Problem dar, da die Solarabsorber absolut frostsicher sind.

Dieser Elektrowärmetauscher der Serie D-EWT-Evo von Daprà ist, mit Regelthermostat 0-40 °C, Sicherheitsthermostat 55°C, Pendelschalter als Wassermangelsicherung und hochkorrosionsbeständigen Heizstäben aus Incoloy 825, zur Erwärmung von Schwimmbädern, Whirlpools und ähnlichen Anlagen vielseitig einsetzbar.

Zur Einbindung des Elektroheize in den Wasserkreislauf wurden eigens zwei neue innovative Klebemuffen Ø 50 mm entwickelt. In eine der zwei Klebemuffen wird der Pendelschalter eingeschraubt. So besteht die Möglichkeit, wahlweise den Pendelschalter am Eingang oder Ausgang des Elektrowärmetauschers zu positionieren.

Ein weiterer Vorteil ist, dass bei Wartung oder Reparaturarbeiten der Pendelschalter geschützt an der Rohrleitung bleiben kann.

Geeignet für stationäre und mobile Anlagen.

Abmessungen des Daprá Schwimmbad Elektroheizer D-EWT:

Bedienungsanleitung Elektroheizer D-EWT

Der Pahlén Hi-Temp Pool Wärmetauscher ist ein Spiralwärmetauscher aus Thermoplasten mit einem hohen Glasanteil für zusätzliche Haltbarkeit.

Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 4 bar und im Primärkreis (Warmwasser) 5 bar.

Der Schwimmbad Wärmetauscher eignet sich für Pools mit bis 300 m³ Beckenvolumen.

Eigenschaften des Pahlén Pool Wärmetauscher HI-Temp:

• Außenmantel aus Thermoplast

• Integrierte Wandhalterung

• Zwei verschiedene Leistungsstufen: 40 und 75 kW

• Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung

• Kann horizontal oder vertikal montiert werden

Montage des Pool Wärmetauscher Hi-Temp

1. Pool Wärmetauscher HI-Temp

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Schwimmbad Wärmetauscher Hi-Temp

Bedienungsanleitung Pahlén Pool Wärmetauscher Hi-Temp

Gerät. Einstellbare Differenz-, Minimal- &; Maximaltemperatur, komplett mit Fühlern. Bedienungsanleitung Kombisol Solarsteuerung

Mit den Poolheizung Solar Bypasset für OKU Absorber können Sie die durchflussmenge des Poolwassers in den Solarabsorbern anpassen.

Empfohlene durchflussmenge pro OKU Poolabsorber sind 200 Liter pro Stunde.

Das Bypasset wird dabei in die Poolverrohrung eingeklebt.

Geeignet für alle Schwimmbäder, welche mit Salz entkeimt werden, Solebecken und alle Wellness und Therapiebäder, bei welchen eine hohe Salzkonzentration kein Problem darstellen darf.

Elektrowärmetauscher der Serie D-EWT-Ti (Volltitan) mit Regelthermostat 0-40 °C, Sicherheitsthermostat 55 °C und Pendelschalter als Wassermangelsicherung, bieten eine uneingeschränkte Korrosionsbeständigkeit, auch für Meerwasser.

Für die Einbindung in den Wasserkreislauf wurden eigens zwei neue innovative Klebemuffen Ø 50 mm entwickelt. In eine der zwei Klebemuffen wird der Pendelschalter eingeschraubt.

So besteht die Möglichkeit, wahlweise den Pendelschalter am Eingang oder Ausgang des Elektrowärmetauschers zu positionieren.

Ein weiterer Vorteil ist, dass bei Wartung oder Reparaturarbeiten der Pendelschalter geschützt an der Rohrleitung bleiben kann.

Geeignet für stationäre und mobile Anlagen.

Abmessungen des Daprá Schwimmbad Titan Elektroheizer D-EWT - Titan:

Bedienungsanleitung Elektroheizer D-EWT Titan

Der Pool Wärmetauscher Pahlén Hi-Temp Titan ist ein Spiralwärmetauscher aus Thermoplast mit einem hohen Glasanteil für zusätzliche Haltbarkeit.

Mit einer Titanspule ist der Schwimmbad Wärmetauscher für die anspruchsvollsten Installationen, bei denen ein hohes Korrosionsrisiko besteht, z.B. in Becken mit Salzwasser oder bei Verwendung eines Salzchlorinators, geeignet.

Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 4 bar und im Primärkreis (Warmwasser) 5 bar.

Geeignet ist der Titan Wärmetauscher für Pools bis 300 m³ Beckenvolumen.

Eigenschaften des Pahlén Pool Wärmetauscher HI-Temp Titan:

•  Außenmantel aus Thermoplast

•  Integrierte Wandhalterung

•  Zwei verschiedene Leistungsstufen: 40 und 75 kW

•  Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung

•  Kann horizontal oder vertikal montiert werden

Montage des Pool Wärmetauscher Hi-Temp Titanium

1. Pool Wärmetauscher HI-Temp Titanium

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Schwimmbad Wärmetauscher Hi-Temp Titan

Bedienungsanleitung Pahlén Pool Wärmetauscher Hi-Temp Titanium

Der Pausch-Anlege–Temperaturfühler FA wird an einer Rohrleitung mit einer Schelle oder einem Isolierband angebracht. Dazu befindet sich auf einer Seite des Fühlers eine Fräsung. Dank der Bohrung kann er auch angeschraubt werden.

Meist wird der Anlege-Temperaturfühler zur Messung der Temperatur des Solarabsorbers verwendet.

Zum Anschließen hat der Anlegefühler ein ca. 30 cm langes Anschlusskabel.

Der Anlegefühler eignet sich für folgende Pausch Geräte:

• Solax
• Digisol
• Kombisol

Mit den Poolheizung Solar Befestigungsset für Flachdächer können Sie die Solarabsorber auf dem Flachdach gegen Wind absichern.

Die OKU Solarabsorber müssen schwimmend montiert werden, da sich die Poolabsorber durch die Temperaturschwankungen ausdehnen oder zusammenziehen.

Das Edelstahlseil wird mindestens einmal über jede Reihe Solarkollektoren gespannt. In windstarken Regionen müssen die Solarmatten öfters abgespannt werden.

Montage Beispiel Befestigungsset für Flachdächer

1. Ringschrauber Edelstahl
2. Edelstahlseil
3. Spanner
4. Klemmen

Dabei werden die Edelstahlseile mit Ringschrauben in Betonsteinen verankert.

20 m Edelstahlseil, 5 Spanner, 10 Klemmen, 10 Ringschrauben

Mit der Poolheizung Solar Befestigungslasche können Sie Ihr Pool Solarheizung mit OKU Solarabsorbern auf Dächern mit Ziegeleindeckung montieren.

Die Befestigungslaschen sind aus rostfreiem Edelstahl gefertigt.

Dabei eignet sich die Dachbefestigung für alle Dachziegel.

Wie viele Befestigungslaschen benötigen Sie für die OKU Absorber:

Pro OKU Solarabsorber obere Reihe:

(A) 2 x Befestigungslaschen pro Poolabsorber

2 x Schraube mit Mutter Artikel Nr.: 3211

2 x Schraube für die Befestigung der Lasche im Dach (bauseits)

Pro OKU Solarabsorber mittlere Reihen:

(B) 2 x Lochband a 50 cm Artikel Nr.: 3210-1

2 x Schraube mit Mutter Artikel Nr.: 3211

Untere Reihe OKU Solarabsorber

(B) Lochband (Artikel Nr.: 3210-1) über die gesamte untere Reihe spannen und mit 2 (E) Dachziegelhaken am Dach befestigen

Die OKU Absorber können mit diesen Verbindungsschlauchen optimal verbunden werden.

Daprà Wärmetauscher D-HWT eignet sich für Schwimmbäder, Whirlpools und anderen Anlagen

Der Wasser/Wasser Pool Wärmetauscher aus Edelstahl, ist als Glattrohr-Schlangenwärmetauscher mit Gegenstromprinzip konzipiert.

Dabei wird darauf geachtet, dass der Schwimmbad Wärmetauscher fachmännisch verschweißt und erstklassig verarbeitet wird.

Die Materialveredelung durch Komplett-Beizung, Passivierung und externer Elektropolitur garantiert eine lange Lebensdauer des Gerätes.

Dieser Pool Wärmetauscher bietet maximale Energieeffizienz bei minimalem Druckverlust.

Wie alle Rohrschlangenwärmetauscher ist dieser Daprà Wärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.

Abmessungen des Daprà Schwimmbad Wärmetauscher D-HWT

Bedienungsanleitung Daprà Pool Wärmetauscher D-HWT

Der Elektrowärmetauscher der Serie D-EWT-NEO, besteht aus einem druckbeständigen und nicht entflammbarem Kunststoffgehäuse. Alle weiteren qualitätsrelevanten Bauteile sind technisch ausgereift und aus erstklassigen Materialien gefertigt.

Serienmäßig ausgestattet mit Regelthermostat 0 - 40°C, Sicherheitsthermostat 50°C, und als dritte Absicherung mit einem eingebautem Pendelschalter als Wassermangelsicherung.

Dieser Elektroheizer benötigt eine Mindestpumpleistung von 3 m³/h.

Die Heizstäbe sind aus Incoloy 825 gefertigt.

Zur Erwärmung von Schwimmbädern, Whirlpools und ähnlichen Anlagen vielseitig einsetzbar.

Geeignet für stationäre und mobile Anlagen.

Mittels Klebemuffe Ø 50 einfach in den Wasserkreislauf eizubinden.

Im Lieferumfang sind zwei Wandhalterungen zur einfachen Montage inbegriffen.

Abmessungen des Daprá Schwimmbad Elektroheizer D-EWT-N:

Bedienungsanleitung Elektroheizer Electric Line Neo-Flow

Mit den Tauchfühler mit Tauchhülse kann die Differenztemperaturregelung die Wassertemperatur im Pool messen.

Die Tauchhülse hat ein ½“ Rohrgewinde.

Mit diesem Gewinde kann die Tauchhülse in ein T-Stück eingeschraubt werden.

Die Tauchtiefe der Tauchhülse ist 30 mm.

Für die Verkabelung ist ein 30 cm Kabel am Fühler angebracht.

Der Fühler ist für folgend Geräte passend:

• Solax
• Digisol
• Kombisol

Die Schlauchschellen sind voll Edelstahl, auch die Schraube.

Der Elektrowärmetauscher der Serie D-EWT-NEO-Titan von Daprà, besteht aus einem druckbeständigen und nicht entflammbarem Kunststoffgehäuse. Alle weiteren qualitätsrelevanten Bauteile sind technisch ausgereift und aus erstklassigen Materialien gefertigt.

Serienmäßig ausgestattet mit Regelthermostat 0 - 40°C, Sicherheitsthermostat 50°C, und als dritte Absicherung mit einem eingebautem Pendelschalter als Wassermangelsicherung.

Dieser Elektroheizer benötigt eine
Mindestpumpleistung von 3 m³/h.

Die Heizstäbe sind aus hochkorrosionsbeständigem Titan. Diese Heizstäbe sind wegen der uneingeschränkten Korrosionsbeständigkeit auch für Meerwasser geeignet.

Zur Erwärmung von Schwimmbädern, Whirlpools und ähnlichen Anlagen vielseitig einsetzbar.

Geeignet für stationäre und mobile Anlagen.

Mittels Klebemuffe Ø 50 einfach in den Wasserkreislauf eizubinden.

Im Lieferumfang sind zwei Wandhalterungen zur einfachen Montage inbegriffen.

Abmessungen des Daprá Schwimmbad Titan Elektroheizer D-EWT-N:

Bedienungsanleitung Elektroheizer Line Neo-Flow - Titan

Der Daprà Pool Wärmetauscher D-TWT ist ein Titan Wärmetauscher, welcher sich für Salzwasser Pools eignet.

Der Wasser/Wasser Pool Wärmetauscher, mit seiner sehr hochwertiger Verarbeitung und Bauweise, welcher fachmännisch verschweißt wird, besticht durch seine Qualität.

Die uneingeschränkte Korrosionsbeständigkeit macht den Schwimmbad Wärmetauscher zur Extraklasse, denn dieses Gerät kann auch bei hoher Salzkonzentration (bzw. meerwasserbeständig) eingesetzt werden.

Diese Daprà Wärmetauscher bieten maximale Energieeffizienz bei minimalem Druckverlust.

Wie alle Rohrschlangenwärmetauscher ist der Wärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.

Abmessungen des Daprà Schwimmbad Wärmetausche Titan D-TWT

Bedienungsanleitung Daprà Pool Wärmetauscher Titan D-TWT

Mit den Tauchfühler können die Differenztemperaturregelungen die Wassertemperatur im Pool messen.

Der Tauchfühler passt in Öffnungen mit 10 mm.

Für die Verkabelung ist ein ca. 30 cm langes Kabel am Fühler angebracht.

Der Fühler ist für folgend Geräte passend:

• Solax
• Digisol
• Kombisol

Daprà Wärmetauscher Plastic Line Edelstahlwellrohr eignet sich für Pools, Whirlpools und anderen Anlagen

Der Daprà Pool Wärmetauscher ist als Wellrohr-Schlangenwärmetauscher im Gegenstromprinzip konzipiert worden.

Durch dieses Konzept ist der Wasser/Wasser Wärmetauscher sehr Energieeffizienz.

Das Heizrohr ist ein Edelstahlwellrohr.

Das druckbeständige Kunststoffgehäuse des Schwimmbad Wärmetauschers ist korrosionsbeständig.

Die einzelnen Bauelemente des Daprà Wärmetauscher werden mit Silikon abgedichtet.

Diese Dichtungen garantieren eine lange Lebensdauer des Wärmetauschers.

Der Wärmetauscher für Pools wird direkt oder im Bypass in den Badewasserkreislauf eingebunden.

Abmessungen des Daprà Schwimmbad Wärmetauscher Plastic Line

Bedienungsanleitung Daprà Pool Wärmetauscher Plastic Line D-KWT Edelstahlwellrohr

Der Pahlén MidiHeat ist aus Titan zum Beheizen Ihres Salzwasserpools

Der MidiHeat wird aus Materialien höchster Qualität hergestellt. Das Gehäuse aus pulverbeschichtetem Zinkblech verleiht dem Produkt ein sehr stabiles Gehäuse. Der MidiHeat hat einen Temperaturbereich von 8-45 ° C. Das Heizelemente aus Titan machen die Heizung nicht nur hocheffektiv, sondern auch vollständig korrosionsfrei und Salzwasser beständig.

Vermeidung von Luftblasen.

Der MidiHeat ist klein und kompakt gestaltet, da der Lauf aufrecht steht. Diese Konstruktion ist dank des Deckeldesigns möglich. Kleine Präzisionskanäle leiten die eventuell vorhandene Luft aus dem Lauf.

Titanelemente

Der Elektroheizer ist mit einem Titanelement ausgestattet. Dies macht das Heizelement nicht nur vollständig korrosionsfrei, sondern auch hochwirksam.

Zusätzliche Sicherheit

Für die optimale Sicherheit und gemäß den geltenden elektrischen Sicherheitsstandards verfügt der Elektroheizer über zwei eingebaute Schütze für jedes Heizelement. Ein eingebauter Strömungswächter und ein Überhitzungsschutz zusammen mit einem externen Eingang für die Poolwasserzirkulation.

Digitales Bedienfeld

• Digitale Temperaturregelung 8-45 ° C
• Schließen Sie bis zu neun Heizungen an und steuern Sie diese mit einer Haupteinheit
• Aktivierungsverzögerung - einstellbare Verzögerungszeit für den sequentiellen Start der Heizelemente, 5-60 Sekunden
• Temperatur Einstellungen - Stellen Sie die tatsächliche Pooltemperatur manuell ein
• Werkseinstellungen wiederherstellen - Option zum Zurücksetzen aller Einstellungen
• Fehlercodes - Automatisches Speicherung der letzten zehn Fehlermeldungen

Eigenschaften

• MidiHeat verfügt über zwei eingebaute Schütze für jedes Element

• Leistung 18-72 kW

• Schließen Sie bis zu neun Heizungen an und steuern Sie sie mit einer Master-Einheit

• MidiHeat besteht aus pulverbeschichtetem Zinkblech. Wärmerohr aus glasfaserverstärktem Polypropylen

• Heizelemente aus Titan

• Ausgestattet mit Überhitzungsbegrenzung und Durchflussschalter

• Von Dritten getestet und zertifiziert

Abmessungen des Pahlén Schwimmbad Elektroheizer MidiHeat:

Bedienungsanleitung Pahlén Elektroheizer Midi Heat

;

;

;

Daprà Wärmetauscher Plastic Line Titanwellrohr eignet sich für Pools, Whirlpools und anderen Anlagen

Der Daprà Pool Wärmetauscher ist als Wellrohr-Schlangenwärmetauscher im Gegenstromprinzip konzipiert worden.

Durch dieses Konzept ist der Wasser/Wasser Wärmetauscher sehr Energieeffizienz.

Das Heizrohr ist ein Titanwellrohr.

Das druckbeständige Kunststoffgehäuse des Schwimmbad Wärmetauschers ist korrosionsbeständig.

Die einzelnen Bauelemente des Daprà Wärmetauscher werden mit Silikon abgedichtet.

Diese Dichtungen garantieren eine lange Lebensdauer des Wärmetauschers.

Der Wärmetauscher für Pools wird direkt oder im Bypass in den Badewasserkreislauf eingebunden.

Der Titan Wärmetauscher kann in Salzwasserpools eingesetzt werden. Im Pool darf das Salzgehalt maximal 3,5 % betragen.

Abmessungen des Daprà Schwimmbad Wärmetauscher Plastic Line Titan

Bedienungsanleitung Daprà Wärmetauscher Plastic Line D-KWT Titanwellrohr

Der Daprà Pool Wärmetauscher D-NWT eignet sich optimal zur Erwärmung von Poolwasser durch Niedertemperatur-Heizsysteme.

Der Wasser/Wasser Pool Wärmetauscher, ist konzipiert als Glattrohr-Schlangenwärmetauscher im Gegenstromprinzip mit Innenmantel und Prallteller zur optimalen Aufnahme der Primärenergie.

Bei der Herstellung wird auf fachmännische Verschweißung und erstklassige Verarbeitung höchsten Wert gelegt.

Die Materialveredelung durch Komplett-Beizung, Passivierung und externer Elektropolitur garantieren eine lange Lebensdauer des Gerätes..

Diese Schwimmbad Wärmetauscher bieten maximale Energieeffizienz bei minimalem Druckverlust.

Wie alle Rohrschlangenwärmetauscher ist dieser Wärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.

Abmessungen des Daprà Schwimmbad Wärmetauscher D-NWT

Bedienungsanleitung Daprà Pool Wärmetauscher Edelstahl D-NWT

P AG 1" + S AG 2", 51.600 kcal/h=60 kW bei
90°C, Titan, mit Tauchhülse

Mit diesem Wärmetauscher können Alternative (Solar) und Fossile (Hausheizung) Energiequellen für die Erwärmung Ihres Pools genutzt werden.

Der Wassser/Wasser Wärmetauscher hat eine hochwertiger Verarbeitung und Bauweise.

Dies ist ein Hybrid-Wärmetauscher welcher vielseitig einsetzbar ist. Man nutzt damit die Alternativenergie und konsumiert erst bei Bedarf fossile Brennstoffe.

Wie alle Rohrschlangenwärmetauscher ist dieser direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.

Abmessungen des Daprà Schwimmbad Solarwärmetauscher D-SHWT

Diese Plattenwärmetauscher sind zur Erwärmung von Badewasser durch Warmwasser bestimmt.

Sie sind bei einer Vorlauftemperatur von 70 °C oder 60 °C berechnet und haben einen Einsatzbereich von 40 bis 300 kW.

Nutzen Sie die Vorteile von geschraubten Plattenwärmetauschern.

Sie haben eine hohe Energieeffizienz bei niedrigen Druckverlusten.

Abmessungen des Daprà Schwimmbad Wärmetauscher X-PWT

Bedienungsanleitung Wärmetauscher X-PWT

Der Plattenwärmetauscher X-PWT Titanium ist für die Erwärmung von Poolwasser mit Warmwasser konstruiert worden.

Sie sind bei einer Vorlauftemperatur von 70 °C oder 60 °C berechnet und haben einen Einsatzbereich von 40 bis 300 kW.

Nutzen Sie die Vorteile von geschraubten Plattenwärmetauschern.

Sie haben eine hohe Energieeffizienz bei niedrigen Druckverlusten.

Abmessungen des Daprà Schwimmbad Titan Wärmetauscher X-PWT

Bedienungsanleitung Wärmetauscher X-PWT

Differenztemperaturregler & Fühlern, steckerfertig;

Erwärmung von Badewasser durch Niedertemperatur-Heizsysteme, Wärmepumpe oder Brauchwasseranlage.

Dieser Plattenwärmetauscher ist zur Erwärmung für das Schwimmbadwasser durch Warmwasser bestimmt.

Dank der großen Austauschfläche sind die Plattenwärmetauscher hervorragend geeignet für Niedertemperatur-Heizsysteme wie z.B. Solaranlagen, geothermische Anlagen, Wärmepumpen und ähnliche alternative und innovative Heizsysteme.
