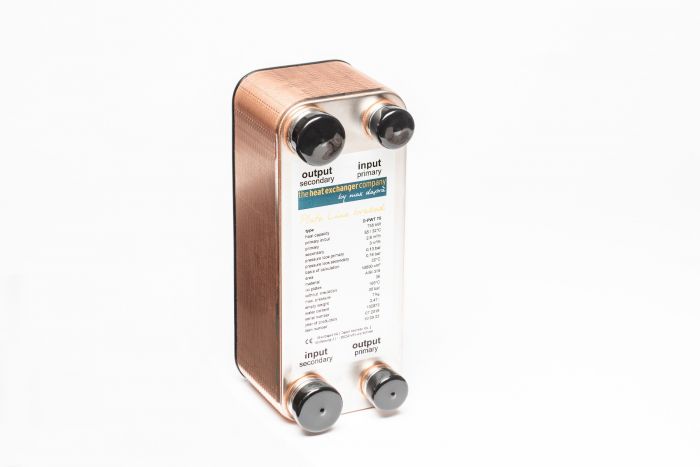

Plattenwärmetauscher Daprà gelötet D-PWT
Art.nr.
Plattenwärmetauscher gelötet - D-PWT
Der Daprà Plattenwärmetauscher D-PWT ermöglicht die Poolwassererwärmung mit z.B. Niedertemperatur-Heizsysteme, Wärmepumpen oder Brauchwasseranlagen.
Der Plattenwärmetauscher ermöglicht die Poolwassererwärmung mit Niedertemperatur-Heizsysteme, Wärmepumpe oder Brauchwasseranlage.
Dieser Plattenwärmetauscher ist zur Erwärmung für das Schwimmbadwasser durch Warmwasser bestimmt.
Dank der großen Austauschfläche sind die Plattenwärmetauscher hervorragend geeignet für Niedertemperatur-Heizsysteme wie z.B. Solaranlagen, geothermische Anlagen, Wärmepumpen und ähnliche alternative und innovative Heizsysteme.
Abmessungen des Daprà Schwimmbad Wärmetauscher D-PWT
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | F: | G: | H: |
| D-PWT 30 | 100901 | 106 mm | 306 mm | 50 mm | 250 mm | 45 mm | ¾“ IG | 1" AG | 28 mm |
| D-PWT 50 | 100902 | 124 mm | 304 mm | 70 mm | 250 mm | 60 mm | 1" AG | 1¼“ AG | 28 mm |
| D-PWT 75 | 100903 | 124 mm | 304 mm | 70 mm | 250 mm | 102 mm | 1" AG | 1¼“ AG | 28 mm |
| Artikel: | Art. Nr.: |
|---|---|
| D-PWT 30 | 100901 |
| D-PWT 50 | 100902 |
| D-PWT 75 | 100903 |
| Artikel: | A: |
|---|---|
| D-PWT 30 | 106 mm |
| D-PWT 50 | 124 mm |
| D-PWT 75 | 124 mm |
| Artikel: | B: |
|---|---|
| D-PWT 30 | 306 mm |
| D-PWT 50 | 304 mm |
| D-PWT 75 | 304 mm |
| Artikel: | C: |
|---|---|
| D-PWT 30 | 50 mm |
| D-PWT 50 | 70 mm |
| D-PWT 75 | 70 mm |
| Artikel: | D: |
|---|---|
| D-PWT 30 | 250 mm |
| D-PWT 50 | 250 mm |
| D-PWT 75 | 250 mm |
| Artikel: | E: |
|---|---|
| D-PWT 30 | 45 mm |
| D-PWT 50 | 60 mm |
| D-PWT 75 | 102 mm |
| Artikel: | F: |
|---|---|
| D-PWT 30 | ¾“ IG |
| D-PWT 50 | 1“ AG |
| D-PWT 75 | 1“ AG |
| Artikel: | G: |
|---|---|
| D-PWT 30 | 1" AG |
| D-PWT 50 | 1 ¼“ AG |
| D-PWT 75 | 1 ¼“ AG |
| Artikel: | H: |
|---|---|
| D-PWT 30 | 28 mm |
| D-PWT 50 | 28 mm |
| D-PWT 75 | 28 mm |
Technische Eigenschaften von dem Daprà Pool Wärmetauscher D-PWT
| D-PWT 30 | D-PWT 50 | D-PWT 75 | |
| Art. Nr.: | 100901 | 100902 | 100903 |
| Wärmeleistung: | 30 kW | 50 kW | 75 kW |
| Primär ein/aus: | 55/38 °C | 55/34 °C | 55/32 °C |
| Wärmeleistung: | 23 kW | 36 kW | 55 kW |
| Primär ein/aus: | 45/32 °C | 45/30 °C | 45/28 °C |
| Wärmeleistung: | 16 kW | 22 kW | 35 kW |
| Primär ein/aus: | 35/26 °C | 35/26 °C | 35/24 °C |
| Durchflussmenge primär: | 1,5 m³/h | 2,1 m³/h | 2,8 m³/h |
| Durchflussmenge sekundär: | 1,8 m³/h | 2,2 m³/h | 3,0 m³/h |
| Druckverlust primär: | 0,29 bar | 0,22 bar | 0,13 bar |
| Druckverlust sekundär: | 0,30 bar | 0,25 bar | 0,16 bar |
| Berechnungsgrundlage sekundär: | 20 °C | 20 °C | 20 °C |
| Berechnungsgrundlage Leitungsdruck: | 0,62 bar | 0,62 bar | 0,62 bar |
| Installation Schwimmbad: | Bypass | Bypass | Bypass |
| Anzahl Platten: | 14 | 20 | 38 |
| Fläche: | 0,31 m² | 0,54 m² | 1,08 m² |
| Material Platten: | AISI 316 | AISI 316 | AISI 316 |
| Max. Betriebstemperatur: | 195 °C | 195 °C | 195 °C |
| Max. Betriebsdruck: | 30 bar | 30 bar | 30 bar |
| Leergewicht: | 3,3 kg | 4,5 kg | 7,0 kg |
| Wasserinhalt: | 0,77 l | 1,3 l | 2,47 l |
| Lötmaterial: | Copper | Copper | Copper |
| Art. Nr.: 100901: | D-PWT 30: |
|---|---|
| Wärmeleistung: | 30 kW |
| Primär ein/aus: | 55/38°C |
| Wärmeleistung: | 23 kW |
| Primär ein/aus: | 45/32 °C |
| Wärmeleistung: | 16 kW |
| Primär ein/aus: | 35/26 °C |
| Durchflussmenge primär: | 1,5 m³/h |
| Durchflussmenge sekundär: | 1,8 m³/h |
| Druckverlust primär: | 0,29 bar |
| Druckverlust sekundär: | 0,30 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Berechnungsgrundlage Leitungsdruck: | 0,62 bar |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 14 |
| Fläche: | 0,31 m² |
| Material Platten: | AISI 316 |
| Max. Betriebstemperatur: | 195 °C |
| Max. Betriebsdruck: | 30 bar |
| Leergewicht: | 3,3 kg |
| Wasserinhalt: | 0,77 l |
| Lötmaterial: | Copper |
| Art. Nr.: 100902: | D-PWT 50: |
|---|---|
| Wärmeleistung: | 50 kW |
| Primär ein/aus: | 55/34°C |
| Wärmeleistung: | 36 kW |
| Primär ein/aus | 45/30 °C |
| Wärmeleistung: | 22 kW |
| Primär ein/aus: | 35/26 °C |
| Durchflussmenge primär: | 2,1 m³/h |
| Durchflussmenge sekundär: | 2,2 m³/h |
| Druckverlust primär: | 0,22 bar |
| Druckverlust sekundär: | 0,25 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Berechnungsgrundlage Leitungsdruck: | 0,62 bar |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 20 |
| Fläche: | 0,54 m² |
| Material Platten: | AISI 316 |
| Max. Betriebstemperatur: | 195 °C |
| Max. Betriebsdruck: | 30 bar |
| Leergewicht: | 4,5 kg |
| Wasserinhalt: | 1,3 l |
| Lötmaterial: | Copper |
| Art. Nr.: 100903: | D-PWT 75: |
|---|---|
| Wärmeleistung: | 75 kW |
| Primär ein/aus: | 55/32°C |
| Wärmeleistung: | 55 kW |
| Primär ein/aus | 45/28 °C |
| Wärmeleistung: | 35 kW |
| Primär ein/aus: | 35/24 °C |
| Durchflussmenge primär: | 2,8 m³/h |
| Durchflussmenge sekundär: | 3,0 m³/h |
| Druckverlust primär: | 0,13 bar |
| Druckverlust sekundär: | 0,16 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Berechnungsgrundlage Leitungsdruck: | 0,62 bar |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 38 |
| Fläche: | 1,08 m² |
| Material Platten: | AISI 316 |
| Max. Betriebstemperatur: | 195 °C |
| Max. Betriebsdruck: | 30 bar |
| Leergewicht: | 7,0 kg |
| Wasserinhalt: | 2,47 l |
| Lötmaterial: | Copper |
