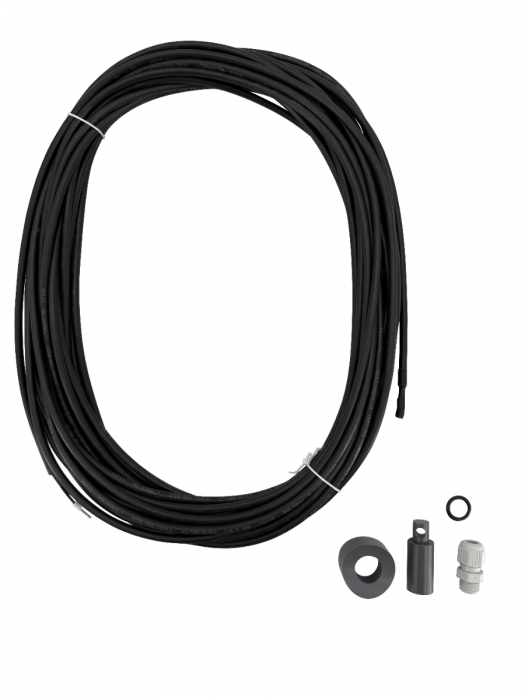

Rückspülautomatik BADU OmniTronic Temperatursensor mit Kabel und PVC-Aufnahme

Heizungs-, Solar- und Kühlsteuerung mit der BADU OmniTronic Rückspülautomatik für Ihren Pool.

Die BADU OmniTronic bietet neben der automatischen Filtersteuerung auch die Möglichkeit, Ihre Poolheizung anzusteuern und damit das Poolwasser bei Bedarf zu erwärmen oder zu kühlen.

Für diese Funktionen stehen optionale Temperatursensoren zur Verfügung:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Die Sensoren werden immer mit einem PVC-Anbohr-Klebeflansch geliefert, wodurch eine einfache Montage an der Rohrleitung möglich ist (für Ø 50 mm oder Ø 63 mm Rohre). Sie können sowohl als Temperaturfühler für die Heizung als auch als Solarfühler verwendet werden – z. B. im Rohrsystem der Solarabsorber oder zur Montage am Dach.

Funktion: Heizungsregelung

Wenn die Wassertemperatur im Pool zu kalt wird, kann ein Ausgangskontakt geschaltet werden. (bis wieder die Solltemperatur erreicht ist.)
Dieser schaltet dann die Poolheizung dazu.

Folgende Parameter können hierzu bei der Steuerung eingestellt werden:

• Solltemperatur
• Drehzahl der Pumpe bei Heizvorgang
• Heizzeit

Um diese Funktion zu nutzen wird einer der beiden Temperaturfühler benötigt:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Funktion: Solarsteuerung

Um das Poolwasser mit einer Pool Solarheizung zu erwärmen werden zwei Temperaturfühler benötigt.
Ein Temperaturfühler für die Messung der Poolwassertemperatur.
Mit den zweiten Temperaturfühler wird die Wassertemperatur bei der Pool Solarheizung gemessen.
Ist entsprechend die Temperatur von dem Poolwasser unter der Solltemperatur und das Wasser in den Absorbern wärmer als das Poolwasser,
wird ein Ausgangskontakt geschaltet.
Dadurch wird dann ein Kugelhahn angesteuert und die Solaranlage zugeschaltet.

Folgende Parameter können hierzu bei der Steuerung eingestellt werden:

• Max. Temperatur
• Ein-/Ausschalt-Temperaturdifferenz
• Drehzahl der Pumpe beim Solarvorgang
• Ein-/Aus-Verzögerungszeit

Um diese Funktion zu nutzen werden zwei von den beiden Temperaturfühler benötigt:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Funktion: Kühlen

Wird das Poolwasser wärmer als die eingestellte Solltemperatur, kann die OmniTronic einen Ausgangskontakt schalten, um das Wasser gezielt zu kühlen – beispielsweise, indem nachts über die OKU Solarabsorber Wärme abgeführt wird.

Folgende Parameter können hierzu bei der Steuerung eingestellt werden:

• Solltemperatur
• Drehzahl der Pumpe beim Kühlvorgang

Um diese Funktion zu nutzen wird einer der beiden Temperaturfühler benötigt:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Funktion: Frostschutz

Wenn in der kalten Jahreszeit verschiedene Temperaturgrenzen unterschritten werden, wird die Pumpe eingeschaltet, damit das Poolwasser nicht gefriert. Im Menüpunkt Status kann der Frostschutz generell ein- bzw. ausgeschaltet werden. Bei Werkseinstellung ist die Funktion aus. Effektiv ist es, hier eine drehzahlgeregelte Pumpe zu verwenden.

Folgende Parameter können hierzu bei der Steuerung eingestellt werden:

• Drei Grenztemperaturen
• Zugeordnete Drehzahlstufen bei drehzahlgeregelten Pumpen

Um diese Funktion zu nutzen wird einer der beiden Temperaturfühler benötigt:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Für welche Steuerung ist der Temperatursensor passend:

• Rückspülautomatik BADU OmniTronic
• GFK Filterkessel Atlantica mit Rückspülautomatik BADU OmniTronic
• Sandfilteranlage GFK Atlantica Ø 510 mm mit Rückspülautomatik BADU OmniTronic & BADU Alpha ECO Soft Poolpumpe
• Sandfilteranlage GFK Atlantica Ø 620 mm mit Rückspülautomatik BADU OmniTronic & BADU Alpha ECO Soft Poolpumpe
