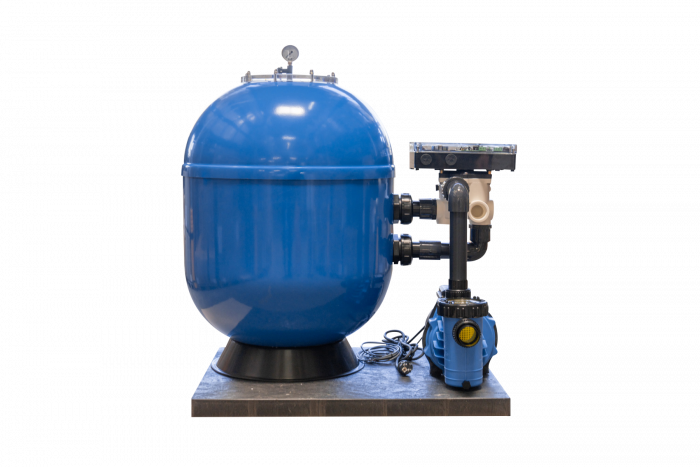

Sandfilteranlage GFK Atlantica Ø 620 mm mit Rückspülautomatik BADU OmniTronic & BADU Alpha ECO Soft Poolpumpe

Vollautomatische Rückspüleinheit – BADU OmniTronic

Die BADU OmniTronic ist eine vollautomatisch arbeitende Rückspüleinheit.
Sie übernimmt die komplette Steuerung der verschiedenen Filterzyklen – inklusive automatischer Umschaltung des 6-Wege-Ventils in alle sechs Positionen.

• Rückspülen
• Klarspülen
• Filtern
• Zirkulieren
• Entleeren
• Geschlossen
• Aus

Um die verschiedenen Filterzyklen anzusteuern bietet die BADU OmniTronic verschiedenste Möglichkeiten.

Betriebsart: Intervall-Automatik:

Der Rückspülstart und die Klarspülung erfolgen in frei wählbaren Intervallen von mindestens 6 Stunden bis maximal 31 Tagen.
Die Filterzeit startet automatisch täglich zur gespeicherten Uhrzeit nach Abschluss des Rückspülvorgangs.

Betriebsart Zeitgesteuerte Automatik:

Rückspülstart und Filterzeiten werden hier exakt per Zeitangabe definiert.
Ideal für Anlagen mit festen Betriebszeiten.

Betriebsart: Druckabhängige Rückspülautomatik:

In dieser Betriebsart erfolgt die Rückspülung automatisch druckabhängig.
Steigt durch zunehmende Verschmutzung der Druck im Filterkessel an, misst der angeschlossene Druckschalter den Wert und leitet bei Erreichen des eingestellten Schwellenwertes selbstständig den Rückspülvorgang ein.

Der eingestellte Druckwert für die Rückspülung muss dabei höher als der normale Betriebsdruck der Filteranlage sein.

Für die druckabhängige Rückspülfunktion werden folgende Artikel benötigt:

• Druckwandler +0,25 bis +1,00 bar inkl. Montagezubehör für druckabhängige Rückspülung
  Art.-Nr.: 260.6402.088
• Druckwandler +0,50 bis +1,50 bar inkl. Montagezubehör für druckabhängige Rückspülung
  Art.-Nr.: 260.6402.087

Betriebsart Manuell:

In der manuellen Betriebsart können Sie die Ventilstellungen direkt über die Tasten an der Steuerung ansteuern.
Ein Wechsel zurück in den Automatikmodus ist jederzeit möglich.

Die BADU Alpha ECO Soft Poolpumpen wird direkt über das Steuerkabel an der BADU OmniTronic angeschlossen.

Heizungs-, Solar- und Kühlsteuerung mit der BADU OmniTronic

Die BADU OmniTronic bietet neben der automatischen Filtersteuerung auch die Möglichkeit, Ihre Poolheizung anzusteuern und damit das Poolwasser bei Bedarf zu erwärmen oder zu kühlen.

Für diese Funktionen stehen optionale Temperatursensoren zur Verfügung:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Die Sensoren werden immer mit einem PVC-Anbohr-Klebeflansch geliefert, wodurch eine einfache Montage an der Rohrleitung möglich ist (für Ø 50 mm oder Ø 63 mm Rohre). Sie können sowohl als Temperaturfühler für die Heizung als auch als Solarfühler verwendet werden – z. B. im Rohrsystem der Solarabsorber oder zur Montage am Dach.

Funktion: Heizungsregelung

Wenn die Wassertemperatur im Pool zu kalt wird, kann ein Ausgangskontakt geschaltet werden. (bis wieder die Solltemperatur erreicht ist.)
Dieser schaltet dann die Poolheizung dazu.

Folgende Parameter können hierzu bei der Steuerung eingestellt werden:

• Solltemperatur
• Drehzahl der Pumpe bei Heizvorgang
• Heizzeit

Um diese Funktion zu nutzen wird einer der beiden Temperaturfühler benötigt:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Funktion: Solarsteuerung

Um das Poolwasser mit einer Pool Solarheizung zu erwärmen werden zwei Temperaturfühler benötigt.
Ein Temperaturfühler für die Messung der Poolwassertemperatur.
Mit den zweiten Temperaturfühler wird die Wassertemperatur bei der Pool Solarheizung gemessen.
Ist entsprechend die Temperatur von dem Poolwasser unter der Solltemperatur und das Wasser in den Absorbern wärmer als das Poolwasser,
wird ein Ausgangskontakt geschaltet.
Dadurch wird dann ein Kugelhahn angesteuert und die Solaranlage zugeschaltet.

Folgende Parameter können hierzu bei der Steuerung eingestellt werden:

• Max. Temperatur
• Ein-/Ausschalt-Temperaturdifferenz
• Drehzahl der Pumpe beim Solarvorgang
• Ein-/Aus-Verzögerungszeit

Um diese Funktion zu nutzen werden zwei von den beiden Temperaturfühler benötigt:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Funktion: Kühlen

Wird das Poolwasser wärmer als die eingestellte Solltemperatur, kann die OmniTronic einen Ausgangskontakt schalten, um das Wasser gezielt zu kühlen – beispielsweise, indem nachts über die OKU Solarabsorber Wärme abgeführt wird.

Folgende Parameter können hierzu bei der Steuerung eingestellt werden:

• Solltemperatur
• Drehzahl der Pumpe beim Kühlvorgang

Um diese Funktion zu nutzen wird einer der beiden Temperaturfühler benötigt:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Automatische Niveauregulierung – immer den optimale Wasserstand im Pool.

Mit einem Niveaufühler kann über die Poolsteuerung ein Ausgangskontakt geschaltet werden, um bei zu niedrigem Wasserstand automatisch Frischwasser über ein Magnetventil nachzuspeisen – beispielsweise nach dem Rückspülen oder durch Verdunstung des Poolwassers.

Die Niveauregulierung erfolgt über einen Schwimmschalter, der direkt an die Poolsteuerung angeschlossen wird. Zusätzlich kann eine Sicherheitszeit als Schutz gegen Überlaufen eingestellt werden. Diese Sicherheitsabschaltung wirkt, wenn über einen längeren Zeitraum Wasser nachgespeist wird. In diesem Fall wird das Magnetventil automatisch blockiert.

Um die Blockierung zurückzusetzen, muss der Schwimmerschalter wieder in Position „Wasserstand in Ordnung“ gebracht werden (unter Berücksichtigung der eingestellten Verzögerungszeit). Der Reset erfolgt automatisch, sobald der Schwimmschalter wieder in der Stellung ist „Wasserstand in Ordnung".

Folgende Parameter können an der Steuerung eingestellt werden:

• Verzögerungszeit Ein
• Verzögerungszeit Aus
• Sicherheitszeit

Für die Funktion der Niveauregulierung werden folgende Artikel benötigt:

• Niveauschalter mit 10 m Kabel und Halterung – Art.-Nr.: 271.6090.025
• Speck Magnetventil, 230 V, Rp 1/2", IP65 – Art.-Nr.: 271.6070.003

Konduktiver Sensor für präzise Niveauregulierung – zuverlässig, platzsparend und wartungsarm.

Bei der Poolsteuerung können bis zu drei Sensoren individuell den gewünschten Funktionen zugeordnet werden. In der Werkseinstellung ist Niveausensor 1 der Niveauregulierung zugewiesen.

Wie auf der Platine gekennzeichnet, sind die Sensoreingänge farblich markiert und beschriftet. Zusätzlich ist jedem Eingang eine eigene Status-LED zugeordnet, die den aktuellen Betriebszustand anzeigt.

Für die Niveauregulierung kann wahlweise ein konduktiver Sensor eingesetzt werden. Dieser arbeitet ohne bewegliche Teile und erkennt den Wasserstand durch die Leitfähigkeit des Poolwassers. Dadurch ist er besonders platzsparend, unempfindlich gegen Schmutzablagerungen und nicht an Temperaturgrenzen gebunden – ideal für den Dauerbetrieb in anspruchsvollen Poolumgebungen.

Benötigte Komponenten:

• Konduktiver Sensor, Kabellänge 7,5 m – Art.-Nr.: 260.6402.161
• Konduktiver Sensor, Kabellänge 25 m – Art.-Nr.: 260.6402.171

Ergänzend wird ein Magnetventil benötigt:

• Speck Magnetventil, 230 V, Rp 1/2", IP65 – Art.-Nr.: 271.6070.003

Vorteile des konduktiven Sensors:

• Sehr geringer Platzbedarf
• Kein Festsetzen von Schmutzpartikeln
• Keine beweglichen Bauteile – wartungsarm
• Nicht temperaturabhängig einsetzbar
• Hohe Messgenauigkeit und Zuverlässigkeit

Automatischer Frostschutz von der Poolsteuerung – Schutz vor Einfrieren und Frostschäden

In der kalten Jahreszeit aktiviert die Frostschutzfunktion automatisch die Filterpumpe, sobald definierte Temperaturgrenzen unterschritten werden.
So wird verhindert, dass das Poolwasser gefriert und Schäden an Rohrleitungen oder Technik entstehen.

Für die Frostschutzfunktion muss mindestens ein Temperaturfühler an der Poolsteuerung angeschlossen sein,
der die Poolwassertemperatur misst.

Sind zwei Temperatursensoren vorhanden – beispielsweise bei einer Differenztemperatursteuerung für eine Solar-Poolheizung – wird stets die niedrigere der beiden Temperaturen zur Frostschutzregelung herangezogen.
Im Menüpunkt Status kann der Frostschutz ein- oder ausgeschaltet werden (Werkseinstellung: aus).

In den Frostschutz-Einstellungen lassen sich drei individuelle Grenztemperaturen mit frei wählbaren Pumpendrehzahlstufen kombinieren.
Besonders effizient ist diese Funktion in Verbindung mit einer drehzahlgeregelten Poolpumpe.
Bei einer Pumpe mit Asynchronmotor gilt nur eine Grenztemperatur (die höhere).

Zur Vermeidung von Fehleinstellungen sind alle Grenzwerte softwareseitig gegeneinander verriegelt – für maximale Betriebssicherheit.

Einstellbarer Parameter:
Drei Grenztemperaturen mit zugeordneter Drehzahlstufe der Poolpumpe

Kompatible Temperatursensoren:

• Temperatursensor mit 5 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.117
• Temperatursensor mit 15 m Kabel und PVC-Aufnahme – Art.-Nr.: 260.6402.118

Zuverlässige Uhrzeitpufferung mit langlebigem Akkupack

Die Uhrzeit der Poolsteuerung wird durch eine integrierte Batteriepufferung zuverlässig gesichert.
Die Lebensdauer der Batterie hängt von verschiedenen Faktoren ab – etwa der Temperatur oder der Betriebszeit ohne Spannungsversorgung usw. – beträgt jedoch in der Regel mindestens 5 Jahre.

Alle Systemparameter werden zusätzlich in einem Mikroprozessor gespeichert und bleiben somit auch ohne Batterie vollständig erhalten.

Benötigter Artikel:
Akkupack mit Konverter – Art.-Nr.: 260.6402.157

Stromswitch für Photovoltaik-Anlagen – Energiekosten Ihrer Poolfilteranlage reduzieren

Mit dem Stromswitch für PV-Anlagen können die Energiekosten Ihrer Poolfilteranlage deutlich gesenkt werden. Die Steuerung kann in Verbindung mit Ihrer Photovoltaikanlage so eingesetzt werden, dass die erzeugte Solarenergie zur Reduzierung des Stromverbrauchs beiträgt.

Über den Eingang DC2/GND kann die Filterpumpe automatisch eingeschaltet oder auf eine höhere Drehzahl geschaltet werden, sobald die PV-Anlage genügend Energie liefert. Dies ist sowohl im Intervallmodus als auch im zeitgesteuerten Modus möglich.

Am Eingang DC2/GND kann ein entsprechender potenzialfreier Stromswitch angeschlossen werden. Natürlich muss bei jedem Poolprojekt die Solarleistung auf die Pumpenleistung abgestimmt werden. Ein kleines „Balkonkraftwerk“ kann zumindest eine Teilleistung liefern.

Im Intervallmodus ist eine zusätzliche Einstellung für maximale Ersparnis möglich. Im Menüpunkt Einstellung Filtern - Status kann die Auswahl auf PV gesetzt werden. Die Funktion bedeutet, dass die vor eingestellte Filterzeitdauer um die von der PV-Anlage gelaufene Zeit verkürzt wird. Die Rest-Filterzeit startet dann nicht mehr im Intervallmodus, sondern am Tagesende.

Beispiele:

Beispiel A:
Ist die Filterzeitdauer im Intervallmodus auf 8 Stunden eingestellt und an einem sonnigen Sommertag läuft die Filterpumpe per DC2/GND schon 7:01 Stunden, werden die fehlenden 59 Minuten am Tagesende nachgeholt (23:01 – 00:00 Uhr). Bedeutet: 7:01 Stunden werden von der Photovoltaikanlage gespeist. Im Menüpunkt Service kann der Startzeitpunkt der Rest-Filterzeit abgefragt werden.

Beispiel B:
Bei einem Überlaufbecken läuft z. B. die drehzahlgesteuerte Filterpumpe 24 Stunden auf Drehzahl n1. Gibt ein sonniger Sommertag den Kontakt DC2/GND frei, wird die wählbare Drehzahlstufe n2 gefahren. Der erhöhte Energiebedarf für n2 kann somit von der Photovoltaikanlage gedeckt werden.

Hat die Solaranlage keinen Relaisausgang, kann der Stromswitch auf der Ausgangsseite des Wechselrichters (im 230 V-Kreis) eingebunden und auf einen bestimmten Stromwert eingestellt werden.

Benötigter Artikel:
Stromswitch für Photovoltaik – Art.-Nr.: 260.6402.244
