Dreiwegekugelhahn Solar PVC - 230 V AC
Der Dreiwegekugelhahn mit elektrischen Stellmotor ermöglicht zusammen mit einer Differenztemperaturregelung eine automatische Steuerung der Schwimmbadsolarheizung.

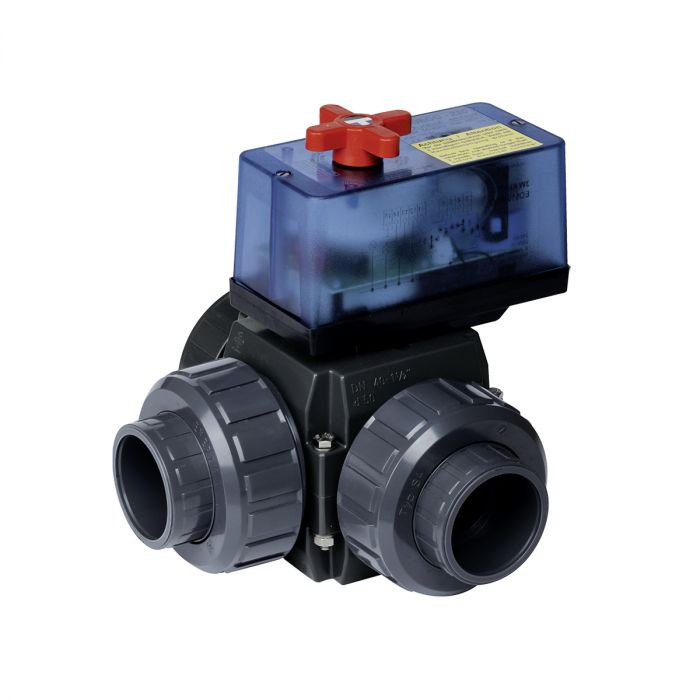

Dreiwegekugelhahn Solar PVC 230 V AC mit elektrischem Stellantrieb
Der Dreiwegekugelhahn Solar PVC 230 V AC mit elektrischem Stellantrieb ermöglicht zusammen mit einer geeigneten Pool- bzw. Differenztemperaturregelung, beispielsweise der OKU Suncontrol oder der OKU AuraControl Serie, die automatische Steuerung des Wasserflusses in Schwimmbad- und Solarheizungsanlagen.
Der motorisierte PVC-U-Kugelhahn ist speziell für den Einsatz in Poolsolaranlagen ausgelegt.
Über die T-Kugel kann der Wasserstrom zwischen Filterkreislauf und Solarabsorber automatisch umgeschaltet werden.
Sobald die angeschlossene Solarsteuerung einen entsprechenden Wärmebedarf erkennt und die Solarabsorber ausreichend Wärme zur Verfügung stellen, wird der Dreiwegekugelhahn automatisch in die entsprechende Stellung gefahren.
Dadurch kann das Poolwasser bedarfsgerecht durch die Solarabsorber geleitet und die vorhandene Sonnenenergie effizient zur Erwärmung des Poolwassers genutzt werden.
Automatische Steuerung der Pool-Solarheizung
Der Dreiwegekugelhahn wird über einen elektrischen 230 V AC Stellantrieb betätigt und eignet sich ideal zur automatischen Umschaltung des Wasserkreislaufs in Pool-Solarheizungen.
In Verbindung mit einer geeigneten Solar- oder Poolsteuerung lässt sich der Wasserweg automatisch und bedarfsgerecht in Abhängigkeit von der Temperatur der Solarabsorber regeln.
Hierfür eignen sich beispielsweise die OKU Suncontrol, die OKU AuraControl Analog 230 V, die OKU AuraControl 400 V oder die OKU AuraControl Premium 230 V.
Ist die Temperaturdifferenz zwischen Solarabsorber und Poolwasser ausreichend groß, wird der Wasserstrom über die Solarabsorber geführt.
Bei nicht ausreichender Solarleistung kann die Anlage wieder auf den normalen Filterkreislauf zurückschalten.
Der Dreiwegekugelhahn eignet sich für die Kombination mit unterschiedlichen Poolsolarabsorbersystemen.
Auch die Verwendung mit verschiedenen gängigen Solarsteuerungen ist möglich.
Hochwertiger PVC-U-Kugelhahn mit elektrischem Stellantrieb
Der Dreiwegekugelhahn besteht aus PVC-U und ist für den Einsatz in geeigneten Pool- und Wasseraufbereitungsanlagen ausgelegt.
Das Material ist korrosionsfrei und für chlor- sowie salzhaltiges Poolwasser geeignet.
Die verwendeten EPDM-Dichtungen und der PTFE-Kugelsitz sorgen für eine zuverlässige Abdichtung.
Der elektrische Stellantrieb arbeitet mit 230 V AC und verfügt über eine optische Stellungsanzeige sowie eine integrierte Handnotbetätigung.
Zusätzlich ist eine elektrische Stellungsrückmeldung vorhanden.
Der Antrieb besitzt die Schutzart IP65 und ist damit für die vorgesehenen Einsatzbedingungen im Bereich der Pooltechnik geeignet.
Die kompakte Bauweise mit T-Kugel ermöglicht die gezielte Umschaltung des Wasserstroms zwischen den angeschlossenen Leitungswegen.
Vorteile des Dreiwegekugelhahns Solar 230 V AC
- Elektrischer Dreiwegekugelhahn aus PVC-U
- 230 V AC elektrischer Stellantrieb
- Speziell für Pool-Solarheizungen geeignet
- Automatische Umschaltung des Wasserstroms
- Integriertes Druckausgleichssystem (Bypass-System)
- T-Kugel für Solar-Anwendungen
- Geeignet für verschiedene Poolsolarabsorbersysteme
- Für gängige Solar- und Poolsteuerungen geeignet
- Chlor- und Salzwasserbeständig
- Korrosionsfreier PVC-U-Kugelhahn
- Optische Stellungsanzeige
- Elektrische Stellungsrückmeldung
- Integrierte Handnotbetätigung
- Schutzart IP65
- Kompakte Bauweise
Technische Daten Dreiwegekugelhahn Solar PVC - 230 V AC
| Technische Daten: | Dreiwegekugelhahn Solar PVC Ø 50 mm - 230 V AC: | Dreiwegekugelhahn Solar PVC Ø 63 mm - 230 V AC: |
| Art. Nr.: | 3004 | 3005 |
| Anschluss: | PVC-Klebemuffe Ø 50 mm | PVC-Klebemuffe Ø 63 mm |
| Betriebsspannung: | 230 V AC | 230 V AC |
| Frequenz: | 50 / 60 Hz | 50 / 60 Hz |
| Leistungsaufnahme: | 4 W | 4 W |
| Schutzart: | IP65 | IP65 |
| Nenndrehmoment: | 7 Nm | 7 Nm |
| Spitzendrehmoment: | 9 Nm | 9 Nm |
| Stellwinkel: | 90° | 90° |
| Druckausgleichssystem: | integriert | integriert |
| Stellzeit: | ca. 22 Sekunden / 90° | ca. 22 Sekunden / 90° |
| Einschaltdauer: | 60 %, max. 20 Minuten | 60 %, max. 20 Minuten |
| Stellungsrückmeldung: | elektrisch | elektrisch |
| Umgebungstemperatur: | -10°C bis +60°C | -10°C bis +60°C |
| Gehäusewerkstoff: | PVC-U | PVC-U |
| Dichtungswerkstoff: | EPDM | EPDM |
| Kugelausführung: | T-Kugel | T-Kugel |
| Kugelsitzring: | PTFE | PTFE |
| Betriebsdruck: | PN3 | PN3 |
| Technische Daten: | Dreiwegekugelhahn Solar PVC Ø 50 mm - 230 V AC: |
|---|---|
| Art. Nr.: | 3004 |
| Anschluss: | PVC-Klebemuffe Ø 50 mm |
| Betriebsspannung: | 230 V AC |
| Frequenz: | 50 / 60 Hz |
| Leistungsaufnahme: | 4 W |
| Schutzart: | IP65 |
| Nenndrehmoment: | 7 Nm |
| Spitzendrehmoment: | 9 Nm |
| Stellwinkel: | 90° |
| Druckausgleichssystem: | integriert |
| Stellzeit: | ca. 22 Sekunden / 90° |
| Einschaltdauer: | 60 %, max. 20 Minuten |
| Stellungsrückmeldung: | elektrisch |
| Umgebungstemperatur: | -10°C bis +60°C |
| Gehäusewerkstoff: | PVC-U |
| Dichtungswerkstoff: | EPDM |
| Kugelausführung: | T-Kugel |
| Kugelsitzring: | PTFE |
| Betriebsdruck: | PN3 |
| Technische Daten: | Dreiwegekugelhahn Solar PVC Ø 63 mm - 230 V AC: |
|---|---|
| Art. Nr.: | 3005 |
| Anschluss: | PVC-Klebemuffe Ø 63 mm |
| Betriebsspannung: | 230 V AC |
| Frequenz: | 50 / 60 Hz |
| Leistungsaufnahme: | 4 W |
| Schutzart: | IP65 |
| Nenndrehmoment: | 7 Nm |
| Spitzendrehmoment: | 9 Nm |
| Stellwinkel: | 90° |
| Druckausgleichssystem: | integriert |
| Stellzeit: | ca. 22 Sekunden / 90° |
| Einschaltdauer: | 60 %, max. 20 Minuten |
| Stellungsrückmeldung: | elektrisch |
| Umgebungstemperatur: | -10°C bis +60°C |
| Gehäusewerkstoff: | PVC-U |
| Dichtungswerkstoff: | EPDM |
| Kugelausführung: | T-Kugel |
| Kugelsitzring: | PTFE |
| Betriebsdruck: | PN3 |
