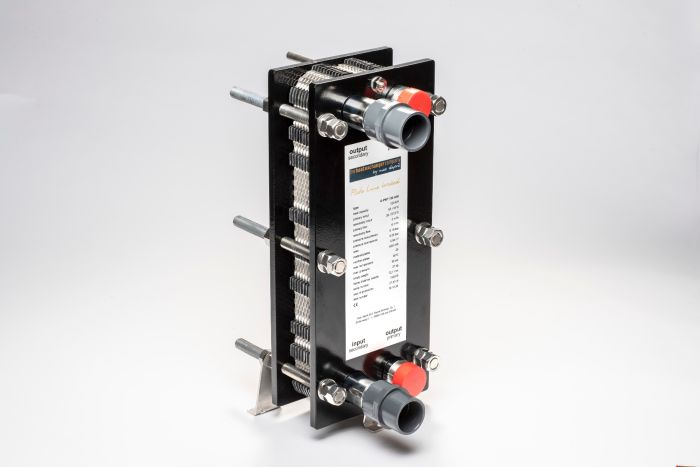

Plattenwärmetauscher Dapra X-PWT Titanium
Der Daprà Plattenwärmetauscher X-PWT Titan ermöglicht die Salzwasserpoolerwärmung mit einem Heizsystem z.B. mit der Hausheizung.
Auf Grund der großen kontakt Fläche von dem Plattenwärmetauscher mit dem Poolwasser ist dieser extrem effizient bei der Pool Erwärmung.
Der Plattenwärmetauscher X-PWT Titanium ist für die Erwärmung von Poolwasser mit Warmwasser konstruiert worden.
Sie sind bei einer Vorlauftemperatur von 70 °C oder 60 °C berechnet und haben einen Einsatzbereich von 40 bis 300 kW.
Nutzen Sie die Vorteile von geschraubten Plattenwärmetauschern.
Sie haben eine hohe Energieeffizienz bei niedrigen Druckverlusten.
Abmessungen des Daprà Schwimmbad Titan Wärmetauscher X-PWT
Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | H1/F: | H2/G: | J: |
X-PWT 407 Ti | 101425 | 200 mm | 460 mm | 69 mm | 380 mm | 110 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 20,5 mm |
X-PWT 409 Ti | 101426 | 200 mm | 460 mm | 69 mm | 380 mm | 110 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 26,2 mm |
X-PWT 411 Ti | 101427 | 200 mm | 460 mm | 69 mm | 380 mm | 110 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 32 mm |
X-PWT 415 Ti | 101428 | 200 mm | 460 mm | 69 mm | 380 mm | 170 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 43,5 mm |
X-PWT 419 Ti | 101429 | 200 mm | 460 mm | 69 mm | 380 mm | 170 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 55,5 mm |
X-PWT 423 Ti | 101430 | 200 mm | 460 mm | 69 mm | 380 mm | 110 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 67 mm |
X-PWT 427 Ti | 101431 | 200 mm | 460 mm | 69 mm | 380 mm | 110 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 78,5 mm |
X-PWT 431 Ti | 101432 | 200 mm | 460 mm | 69 mm | 380 mm | 110 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 90 mm |
X-PWT 435 Ti | 101433 | 200 mm | 460 mm | 69 mm | 380 mm | 170 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 101,5 mm |
X-PWT 439 Ti | 101434 | 200 mm | 460 mm | 69 mm | 380 mm | 170 mm | 1¼“ x 50 x 40 | 1¼“ x 40 mm | 113 mm |
Artikel: | Art. Nr.: |
---|---|
X-PWT 407 Ti | 101425 |
X-PWT 409 Ti | 101426 |
X-PWT 411 Ti | 101427 |
X-PWT 415 Ti | 101428 |
X-PWT 419 Ti | 101429 |
X-PWT 423 Ti | 101430 |
X-PWT 427 Ti | 101431 |
X-PWT 431 Ti | 101432 |
X-PWT 435 Ti | 101433 |
X-PWT 439 Ti | 101434 |
Artikel: | A: |
---|---|
X-PWT 407 Ti | 200 mm |
X-PWT 409 Ti | 200 mm |
X-PWT 411 Ti | 200 mm |
X-PWT 415 Ti | 200 mm |
X-PWT 419 Ti | 200 mm |
X-PWT 423 Ti | 200 mm |
X-PWT 427 Ti | 200 mm |
X-PWT 431 Ti | 200 mm |
X-PWT 435 Ti | 200 mm |
X-PWT 439 Ti | 200 mm |
Artikel: | B: |
---|---|
X-PWT 407 Ti | 460 mm |
X-PWT 409 Ti | 460 mm |
X-PWT 411 Ti | 460 mm |
X-PWT 415 Ti | 460 mm |
X-PWT 419 Ti | 460 mm |
X-PWT 423 Ti | 460 mm |
X-PWT 427 Ti | 460 mm |
X-PWT 431 Ti | 460 mm |
X-PWT 435 Ti | 460 mm |
X-PWT 439 Ti | 460 mm |
Artikel: | C: |
---|---|
X-PWT 407 Ti | 69 mm |
X-PWT 409 Ti | 69 mm |
X-PWT 411 Ti | 69 mm |
X-PWT 415 Ti | 69 mm |
X-PWT 419 Ti | 69 mm |
X-PWT 423 Ti | 69 mm |
X-PWT 427 Ti | 69 mm |
X-PWT 431 Ti | 69 mm |
X-PWT 435 Ti | 69 mm |
X-PWT 439 Ti | 69 mm |
Artikel: | D: |
---|---|
X-PWT 407 Ti | 380 mm |
X-PWT 409 Ti | 380 mm |
X-PWT 411 Ti | 380 mm |
X-PWT 415 Ti | 380 mm |
X-PWT 419 Ti | 380 mm |
X-PWT 423 Ti | 380 mm |
X-PWT 427 Ti | 380 mm |
X-PWT 431 Ti | 380 mm |
X-PWT 435 Ti | 380 mm |
X-PWT 439 Ti | 380 mm |
Artikel: | E: |
---|---|
X-PWT 407 Ti | 110 mm |
X-PWT 409 Ti | 110 mm |
X-PWT 411 Ti | 110 mm |
X-PWT 415 Ti | 170 mm |
X-PWT 419 Ti | 170 mm |
X-PWT 423 Ti | 110 mm |
X-PWT 427 Ti | 110 mm |
X-PWT 431 Ti | 110 mm |
X-PWT 435 Ti | 170 mm |
X-PWT 439 Ti | 170 mm |
Artikel: | H1/F: |
---|---|
X-PWT 407 Ti | 1¼“ x 50 x 40 |
X-PWT 409 Ti | 1¼“ x 50 x 40 |
X-PWT 411 Ti | 1¼“ x 50 x 40 |
X-PWT 415 Ti | 1¼“ x 50 x 40 |
X-PWT 419 Ti | 1¼“ x 50 x 40 |
X-PWT 423 Ti | 1¼“ x 50 x 40 |
X-PWT 427 Ti | 1¼“ x 50 x 40 |
X-PWT 431 Ti | 1¼“ x 50 x 40 |
X-PWT 435 Ti | 1¼“ x 50 x 40 |
X-PWT 439 Ti | 1¼“ x 50 x 40 |
Artikel: | H2/G: |
---|---|
X-PWT 407 Ti | 1¼“ x 40 mm |
X-PWT 409 Ti | 1¼“ x 40 mm |
X-PWT 411 Ti | 1¼“ x 40 mm |
X-PWT 415 Ti | 1¼“ x 40 mm |
X-PWT 419 Ti | 1¼“ x 40 mm |
X-PWT 423 Ti | 1¼“ x 40 mm |
X-PWT 427 Ti | 1¼“ x 40 mm |
X-PWT 431 Ti | 1¼“ x 40 mm |
X-PWT 435 Ti | 1¼“ x 40 mm |
X-PWT 439 Ti | 1¼“ x 40 mm |
Artikel: | J: |
---|---|
X-PWT 407 Ti | 20,5 mm |
X-PWT 409 Ti | 26,2 mm |
X-PWT 411 Ti | 32 mm |
X-PWT 415 Ti | 43,5 mm |
X-PWT 419 Ti | 55,5 mm |
X-PWT 423 Ti | 67 mm |
X-PWT 427 Ti | 78,5 mm |
X-PWT 431 Ti | 90 mm |
X-PWT 435 Ti | 101,5 mm |
X-PWT 439 Ti | 113 mm |
Technische Daten von dem Daprà Pool Wärmetauscher Compact Line X-PWT Titanium
X-PWT 407 Ti | X-PWT 409 Ti | X-PWT 411 Ti | X-PWT 415 Ti | X-PWT 419 Ti | X-PWT 423 Ti | X-PWT 427 Ti | X-PWT 431 Ti | X-PWT 435 Ti | X-PWT 439 Ti | |
Art. Nr.: | 101425 | 101426 | 101427 | 101428 | 101429 | 101430 | 101431 | 101432 | 101433 | 101434 |
Wärmeleistung: | 40 kW | 55 kW | 75 kW | 100 kW | 135 kW | 170 kW | 195 kW | 234 kW | 260 kW | 300 kW |
Primär ein/aus: | 70/45 °C | 70/44,6 °C | 70/43,8 °C | 70/42,7 °C | 70/41,8 °C | 70/42,5 °C | 70/42,4 °C | 70/42,2 °C | 70/41,6 °C | 70/42 °C |
Sekundär ein/aus: | 20/44,6 °C | 20/46,4 °C | 20/47 °C | 20/48 °C | 20/47 °C | 20/47,5 °C | 20/48 °C | 20/48,2 °C | 20/48 °C | 20/47,5 °C |
Wärmeleistung: | 33 kW | 45 kW | 60 kW | 78 kW | 105 kW | 133 kW | 153 kW | 183 kW | 202 kW | 235 kW |
Primär ein/aus: | 60/40 °C | 60/39,3 °C | 60/39 °C | 60/38,6 °C | 60/38 °C | 60/38,4 °C | 60/38,4 °C | 60/38,3 °C | 60/38 °C | 60/38 °C |
Sekundär ein/aus: | 20/40,3 °C | 20/41,6 °C | 20/41,6 °C | 20/41,7 °C | 20/41 °C | 20/41,6 °C | 20/42 °C | 20/42 °C | 20/42 °C | 20/41,6 °C |
Durchflussmenge primär: | 1,4 m³/h | 1,9 m³/h | 2,5 m³/h | 3,2 m³/h | 4,2 m³/h | 5,4 m³/h | 6,2 m³/h | 7,4 m³/h | 8 m³/h | 9,4m³/h |
Durchflussmenge sekundär: | 1,4 m³/h | 1,8 m³/h | 2,4 m³/h | 3,1 m³/h | 4,3 m³/h | 5,3 m³/h | 6 m³/h | 7,2 m³/h | 8 m³/h | 9,4 m³/h |
Druckverlust primär: | 0,22 bar | 0,23 bar | 0,25 bar | 0,20 bar | 0,21 bar | 0,23 bar | 0,22 bar | 0,23 bar | 0,22 bar | 0,23 bar |
Druckverlust sekundär: | 0,24 bar | 0,23 bar | 0,25 bar | 0,21 bar | 0,24 bar | 0,25 bar | 0,23 bar | 0,24 bar | 0,24 bar | 0,26 bar |
Berechnungsgrundlage sekundär: | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C | 20 °C |
Installation Schwimmbad: | Bypass | Bypass | Bypass | Bypass | Bypass | Bypass | Bypass | Bypass | Bypass | Bypass |
Anzahl Platten: | 7 | 9 | 11 | 15 | 19 | 23 | 27 | 31 | 35 | 39 |
Fläche: | 0,21 m² | 0,29 m² | 0,37 m² | 0,53 m² | 0,70 m² | 0,86 m² | 1,00 m² | 1,19 m² | 1,35 m² | 1,52 m² |
Material Platten: | Titanium | Titanium | Titanium | Titanium | Titanium | Titanium | Titanium | Titanium | Titanium | Titanium |
Material Gewindestange: | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 |
Max. Betriebstemperatur: | 90 °C | 90 °C | 90 °C | 90 °C | 90 °C | 90 °C | 90 °C | 90 °C | 90 °C | 90 °C |
Max. Betriebsdruck: | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
Leergewicht Titan: | 24 kg | 24 kg | 25 kg | 25 kg | 26 kg | 27 kg | 28 kg | 29 kg | 30 kg | 31 kg |
Gestelldistanz innen (siehe Maß J): | 20,5 mm | 26,3 mm | 32,2 mm | 43,8 mm | 55,4 mm | 67,0 mm | 78,5 mm | 90,0 mm | 101,5 mm | 113,0 mm |
Gestellmaterial RAL9005: | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR |
Dichtungen NBRHT: | max. 150 °C | max. 150 °C | max. 150 °C | max. 150 °C | max. 150 °C | max. 150 °C | max. 150 °C | max. 150 °C | max. 150 °C | max. 150 °C |
Art. Nr.: 101425 | X-PWT 407 Ti |
---|---|
Wärmeleistung: | 40 kW |
Primär ein/aus: | 70/45 °C |
Sekundär ein/aus: | 20/44,6 °C |
Wärmeleistung: | 33 kW |
Primär ein/aus: | 60/40 °C |
Sekundär ein/aus: | 20/40,3 °C |
Durchflussmenge primär: | 1,4 m³/h |
Durchflussmenge sekundär: | 1,4 m³/h |
Druckverlust primär: | 0,22 bar |
Druckverlust sekundär: | 0,24 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 7 |
Fläche: | 0,21 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 24 kg |
Gestelldistanz innen (siehe Maß J): | 20,5 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101426 | X-PWT 409 Ti |
---|---|
Wärmeleistung: | 55 kW |
Primär ein/aus: | 70/44,6 °C |
Sekundär ein/aus: | 20/46,4 °C |
Wärmeleistung: | 45 kW |
Primär ein/aus: | 60/39,3 °C |
Sekundär ein/aus: | 20/41,6 °C |
Durchflussmenge primär: | 1,9 m³/h |
Durchflussmenge sekundär: | 1,8 m³/h |
Druckverlust primär: | 0,23 bar |
Druckverlust sekundär: | 0,23 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 9 |
Fläche: | 0,29 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 24 kg |
Gestelldistanz innen (siehe Maß J): | 26,3 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101427 | X-PWT 411 Ti |
---|---|
Wärmeleistung: | 75 kW |
Primär ein/aus: | 70/43,8 °C |
Sekundär ein/aus: | 20/47 °C |
Wärmeleistung: | 60 kW |
Primär ein/aus: | 60/39 °C |
Sekundär ein/aus: | 20/41,6 °C |
Durchflussmenge primär: | 2,5 m³/h |
Durchflussmenge sekundär: | 2,4 m³/h |
Druckverlust primär: | 0,25 bar |
Druckverlust sekundär: | 0,25 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 11 |
Fläche: | 0,37 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 25 kg |
Gestelldistanz innen (siehe Maß J): | 32,2 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101428 | X-PWT 415 Ti |
---|---|
Wärmeleistung: | 100 kW |
Primär ein/aus: | 70/42,7 °C |
Sekundär ein/aus: | 20/48 °C |
Wärmeleistung: | 78 kW |
Primär ein/aus: | 60/38,6 °C |
Sekundär ein/aus: | 20/41,7 °C |
Durchflussmenge primär: | 3,2 m³/h |
Durchflussmenge sekundär: | 3,1 m³/h |
Druckverlust primär: | 0,20 bar |
Druckverlust sekundär: | 0,21 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 15 |
Fläche: | 0,53 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 25 kg |
Gestelldistanz innen (siehe Maß J): | 43,8 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101429 | X-PWT 419 Ti |
---|---|
Wärmeleistung: | 135 kW |
Primär ein/aus: | 70/41,8 °C |
Sekundär ein/aus: | 20/47 °C |
Wärmeleistung: | 105 kW |
Primär ein/aus: | 60/38 °C |
Sekundär ein/aus: | 20/41 °C |
Durchflussmenge primär: | 4,2 m³/h |
Durchflussmenge sekundär: | 4,3 m³/h |
Druckverlust primär: | 0,21 bar |
Druckverlust sekundär: | 0,24 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 19 |
Fläche: | 0,7 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 26 kg |
Gestelldistanz innen (siehe Maß J): | 55,4 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101430 | X-PWT 423 Ti |
---|---|
Wärmeleistung: | 170 kW |
Primär ein/aus: | 70/42,5 °C |
Sekundär ein/aus: | 20/47,5 °C |
Wärmeleistung: | 133 kW |
Primär ein/aus: | 60/38,4 °C |
Sekundär ein/aus: | 20/41,6 °C |
Durchflussmenge primär: | 5,4 m³/h |
Durchflussmenge sekundär: | 5,3 m³/h |
Druckverlust primär: | 0,23 bar |
Druckverlust sekundär: | 0,25 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 23 |
Fläche: | 0,86 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 27 kg |
Gestelldistanz innen (siehe Maß J): | 67,0 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101431 | X-PWT 427 Ti |
---|---|
Wärmeleistung: | 195 kW |
Primär ein/aus: | 70/42,4 °C |
Sekundär ein/aus: | 20/48 °C |
Wärmeleistung: | 153 kW |
Primär ein/aus: | 60/38,4 °C |
Sekundär ein/aus: | 20/42 °C |
Durchflussmenge primär: | 6,2 m³/h |
Durchflussmenge sekundär: | 6,0 m³/h |
Druckverlust primär: | 0,22 bar |
Druckverlust sekundär: | 0,23 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 27 |
Fläche: | 1,00 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 28 kg |
Gestelldistanz innen (siehe Maß J): | 78,5 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101432 | X-PWT 431 Ti |
---|---|
Wärmeleistung: | 234 kW |
Primär ein/aus: | 70/42,2 °C |
Sekundär ein/aus: | 20/48,2 °C |
Wärmeleistung: | 183 kW |
Primär ein/aus: | 60/38,3 °C |
Sekundär ein/aus: | 20/42 °C |
Durchflussmenge primär: | 7,4 m³/h |
Durchflussmenge sekundär: | 7,2 m³/h |
Druckverlust primär: | 0,23 bar |
Druckverlust sekundär: | 0,24 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 31 |
Fläche: | 1,19 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 29 kg |
Gestelldistanz innen (siehe Maß J): | 90 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101433 | X-PWT 435 Ti |
---|---|
Wärmeleistung: | 260 kW |
Primär ein/aus: | 70/41,6 °C |
Sekundär ein/aus: | 20/48 °C |
Wärmeleistung: | 202 kW |
Primär ein/aus: | 60/38 °C |
Sekundär ein/aus: | 20/42 °C |
Durchflussmenge primär: | 8,0 m³/h |
Durchflussmenge sekundär: | 8,0 m³/h |
Druckverlust primär: | 0,22 bar |
Druckverlust sekundär: | 0,24 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 35 |
Fläche: | 1,35 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 30 kg |
Gestelldistanz innen (siehe Maß J): | 101,5 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
Art. Nr.: 101434 | X-PWT 439 Ti |
---|---|
Wärmeleistung: | 300 kW |
Primär ein/aus: | 70/42 °C |
Sekundär ein/aus: | 20/47,5 °C |
Wärmeleistung: | 235 kW |
Primär ein/aus: | 60/38 °C |
Sekundär ein/aus: | 20/41,6 °C |
Durchflussmenge primär: | 9,4 m³/h |
Durchflussmenge sekundär: | 9,4 m³/h |
Druckverlust primär: | 0,23 bar |
Druckverlust sekundär: | 0,26 bar |
Berechnungsgrundlage sekundär: | 20 °C |
Installation Schwimmbad: | Bypass |
Anzahl Platten: | 39 |
Fläche: | 1,52 m² |
Material Platten: | Titanium |
Material Gewindestange: | AISI 304 |
Max. Betriebstemperatur: | 90 °C |
Max. Betriebsdruck: | 10 bar |
Leergewicht Titan: | 31 kg |
Gestelldistanz innen (siehe Maß J): | 113 mm |
Gestellmaterial RAL9005: | S 235 JR |
Dichtungen NBRHT: | max. 150 °C |
