Pahlén Wärmetauscher HI-TEMP Titanium

Art.nr.
Wärmetauscher HI-TEMP Titanium

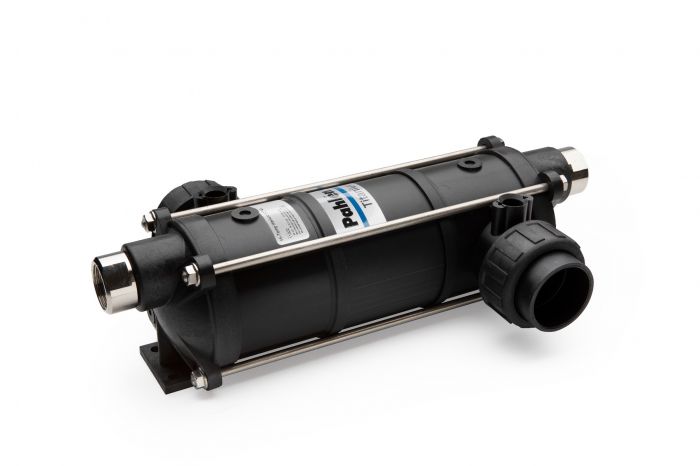

Der Pahlén Pool Wärmetauscher HI-TEMP Titan ist ein Titan Wärmetauscher mit einem Kunststoffgehäuse.

Dieser Schwimmbad Wärmetauscher eignet sich für Salzwasserpools.

Der Pool Wärmetauscher Pahlén Hi-Temp Titan ist ein Spiralwärmetauscher aus Thermoplast mit einem hohen Glasanteil für zusätzliche Haltbarkeit.

Mit einer Titanspule ist der Schwimmbad Wärmetauscher für die anspruchsvollsten Installationen, bei denen ein hohes Korrosionsrisiko besteht, z.B. in Becken mit Salzwasser oder bei Verwendung eines Salzchlorinators, geeignet.

Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 4 bar und im Primärkreis (Warmwasser) 5 bar.

Geeignet ist der Titan Wärmetauscher für Pools bis 300 m³ Beckenvolumen.

Eigenschaften des Pahlén Pool Wärmetauscher HI-Temp Titan:

  • Außenmantel aus Thermoplast
  • Warmwasserspirale aus Titan
  • Integrierte Wandhalterung
  • Zwei verschiedene Leistungsstufen: 40 und 75 kW
  • Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung
  • Kann horizontal oder vertikal montiert werden
Wärmetauscher Pool: Anschluss Heizung: Anschluss Schwimmbad Klebemuffe:
Pahlén Hi-Temp Titan 40 kW 1" Innengewinde Ø 50 mm
Pahlén HI-Temp Titan75 kW 1" Innengewinde Ø 50 mm
Modell: Anschluss Heizung:
Pahlén Hi-Temp Titan 40 kW 1" Innengewinde
Pahlén HI-Temp Titan 75 kW 1" Innengewinde
Modell: Anschluss Schwimmbad Klebemuffe:
Pahlén Hi-Temp Titan 40 kW Ø 50 mm
Pahlén HI-Temp Titan 75 kW Ø 50 mm



Montage des Pool Wärmetauscher Hi-Temp Titanium

Pool Wärmetauscher Anschlussschema Pahlén Hi-Flow HI-TEMP Titan

  1. Pool Wärmetauscher HI-Temp Titanium
  2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)
  3. Primärer Heizwasserkreis
  4. Thermostat
  5. Luftschieber
  6. Rückschlagklappe
  7. Umwälzpumpe
  8. Sekundärkreis (Poolwasser)
  9. Filter
  10. Filterpumpe
  11. Poolwassereingang (Saugseite der Filterpumpe)
  12. Rücklauf des Poolwassers
  13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Schwimmbad Wärmetauscher Hi-Temp Titan

Abmessungen der Pahlén Schwimmbad Wärmetauscher Hi-Temp Titan

Artikel: Art. Nr.: A: B: C:
HI-Temp Titan 40 kW 11322 418 375 277
Hi-Temp Titan 75 kW 11324 670 625 452
Artikel: Art. Nr.:
Hi-Temp 40 kW 11322
Hi-Temp 75 kW 11324
Artikel: A:
Hi-Temp 40 kW 418
Hi-Temp 75 kW 375
Artikel: B:
Hi-Temp 40 kW 375
Hi-Temp 75 kW 625
Artikel: C:
Hi-Temp 40 kW 277
Hi-Temp 75 kW 452
