Plattenwärmetauscher Daprà G-PWT Titanium | 55 °C Primärkreislauf
Art.nr.

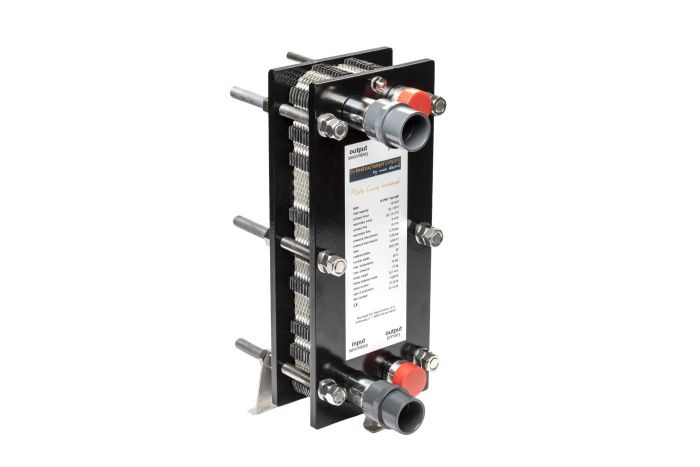

Plattenwärmetauscher Daprà G-PWT Titanium
Der Pool Plattenwärmetauscher Daprà G-PWT Titanium ist ein leistungsstarker und energieeffizienter Titan Pool Wärmetauscher – ideal für Salzwasserpools, Wärmepumpen, Solaranlagen und andere moderne Niedertemperatur-Heizsysteme.
Dank seiner kompakten Bauweise, korrosionsbeständigen Titanplatten und hohen Leistung sorgt er schnell und zuverlässig für angenehm warmes Poolwasser – perfekt für private Pools, Hotel- und Wellnessanlagen – und macht Lust auf ungetrübten Badespaß.
Pool Plattenwärmetauscher Daprà G-PWT Titanium
Die Pool Plattenwärmetauscher G-PWT Titanium von Daprà sind eine leistungsstarke und energieeffiziente Lösung zur Erwärmung von Poolwasser über einen separaten Heizkreislauf – speziell entwickelt für Salzwasserpools.
Dank der korrosionsbeständigen Titanplatten sorgen sie für eine schnelle und gleichmäßige Wärmeübertragung und gewährleisten eine konstant angenehme Wassertemperatur, selbst in salzhaltigen Pools.
Dank der großen Wärmeübertragungsfläche sind diese Titan Plattenwärmetauscher für Pools besonders gut für Niedertemperatur-Heizsysteme geeignet.
Dazu zählen unter anderem Wärmepumpen, Solaranlagen, geothermische Heizsysteme sowie weitere moderne und umweltfreundliche Heizlösungen.
Die Wärmetauscher sind ausgelegt für eine Vorlauftemperatur von 35 °C bis 55 °C und decken einen Einsatzbereich von 22 bis 120 kW ab.
Die effiziente Bauweise ermöglicht eine optimale Nutzung der vorhandenen Heizenergie und reduziert den Energieverbrauch nachhaltig.
Die Titan Pool Plattenwärmetauscher von Daprà überzeugen durch ihre kompakte Bauform, hochwertige Materialien und eine lange Lebensdauer.
Sie eignen sich ideal für private Salzwasserpools, Hotel- und Wellnessanlagen sowie für den gewerblichen Poolbetrieb und bieten eine zuverlässige Lösung für eine effiziente Poolheizung unter salzhaltigen Bedingungen.
Abmessungen des Daprà Schwimmbad Wärmetauscher Titan G-PWT:
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | H1/F | H1/G: | J: |
| G-PWT 30 Ti | 101444T | 200 mm | 470mm | 70 mm | 380 mm | 137 mm | 70 mm / 1¼” | 40 mm / 1¼” | 26,3 mm |
| G-PWT 50 Ti | 101445T | 200 mm | 470mm | 70 mm | 380 mm | 137 mm | 70 mm / 1¼” | 40 mm / 1¼” | 38 mm |
| G-PWT 70 Ti | 101446T | 200 mm | 470mm | 70 mm | 380 mm | 137 mm | 70 mm / 1¼” | 40 mm / 1¼” | 49,6 mm |
| G-PWT 100 Ti | 101447T | 200 mm | 470mm | 70 mm | 380 mm | 197 mm | 70 mm / 1¼” | 40 mm / 1¼” | 61,2 mm |
| G-PWT 120 Ti | 101448T | 200 mm | 470mm | 70 mm | 380 mm | 197 mm | 70 mm / 1¼” | 40 mm / 1¼” | 72,7 mm |
| G-PWT 30 Ti | |
|---|---|
| Art. Nr.: | 101444T |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 137 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 26,3 mm |
| G-PWT 50 Ti | |
|---|---|
| Art. Nr.: | 101445T |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 137 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 38 mm |
| G-PWT 70 Ti | |
|---|---|
| Art. Nr.: | 101446T |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 137 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 49,6 mm |
| G-PWT 100 Ti | |
|---|---|
| Art. Nr.: | 101447T |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 197 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 61,2 mm |
| G-PWT 120 Ti | |
|---|---|
| Art. Nr.: | 101448T |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 197 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 72,7 mm |
Technische Daten von dem Daprà Pool Wärmetauscher Titanium G-PWT:
| Artikel | G-PWT 30 Ti | G-PWT 30 Ti | G-PWT 50 Ti | G-PWT 50 Ti | G-PWT 70 Ti | G-PWT 70 Ti | G-PWT 100 Ti | G-PWT 100 Ti | G-PWT 120 Ti | G-PWT 120 Ti |
| Art. Nr.: | 101444T | 101444T | 101445T | 101445T | 101446T | 101446T | 101447T | 101447T | 101448T | 101448T |
| Wärmeleistung: | 32 kW | 22 kW | 55 kW | 32 kW | 75 kW | 45 kW | 100 kW | 58 kW | 120 kW | 71 kW |
| Primär ein/aus: | 55/37,5 °C | 55/27,5 °C | 55/36,5 °C | 55/27 °C | 55/34,5 °C | 55/26,9 °C | 55/35,5 °C | 55/26,8 °C | 55/34 °C | 55/26,8 °C |
| Sekundär ein/aus: | 20/37,2 °C | 20/30,5 °C | 20/37,6 °C | 20/30,2 °C | 20/36 °C | 20/29,7 °C | 20/38,8 °C | 20/30,9 °C | 20/37,5 °C | 20/30,2 °C |
| Wärmeleistung: | 23 kW | 15 kW | 40 kW | 22 kW | 54 kW | 32 kW | 70 kW | 40 kW | 82 kW | 50 kW |
| Primär ein/aus: | 45/32,5 °C | 45/26,3 °C | 45/31,6 °C | 45/25,8 °C | 45/30,3 °C | 45/25 °C | 45/31,5 °C | 45/25,6 °C | 45/30,4 °C | 45/25,2 °C |
| Sekundär ein/aus: | 20/32,5 °C | 20/27,2 °C | 20/33 °C | 20/27 °C | 20/31,5 °C | 20/26,9 °C | 20/33,2 °C | 20/27,5 °C | 20/32 °C | 20/27,2 °C |
| Wärmeleistung: | 14 kW | 9 kW | 23 kW | 13,5 kW | 32 kW | 19,5 kW | 41 kW | 24,5 kW | 50 kW | 30,5 kW |
| Primär ein/aus: | 35/27,4 °C | 35/23,8 °C | 35/27,3 °C | 35/23,3 °C | 35/26,3 °C | 35/22,9 °C | 35/27,1 °C | 35/23,2 °C | 35/26,3 °C | 35/22,95 °C |
| Sekundär ein/aus: | 20/27,55 °C | 20/24,85 °C | 20/27,35 °C | 20/24,3 °C | 20/26,9 °C | 20/24,2 °C | 20/27,7 °C | 20/24,6 °C | 20/27,2 °C | 20/24,4 °C |
| Durchflussmenge primär: | 1,6 m³/h | 0,7 m³/h | 2,6 m³/h | 1 m³/h | 3,2 m³/h | 1,4 m³/h | 4,5 m³/h | 1,8 m³/h | 5 m³/h | 2,2 m³/h |
| Durchflussmenge sekundär: | 1,6 m³/h | 1,8 m³/h | 2,7 m³/h | 2,7 m³/h | 4 m³/h | 4 m³/h | 4,6 m³/h | 4,6 m³/h | 6 m³/h | 6 m³/h |
| Druckverlust primär: | 0,17 bar | 0,04 bar | 0,2 bar | 0,04 bar | 0,14 bar | 0,04 bar | 0,21 bar | 0,04 bar | 0,19 bar | 0,04 bar |
| Druckverlust sekundär: | 0,18 bar | 0,23 bar | 0,23 bar | 0,23 bar | 0,28 bar | 0,28 bar | 0,23 bar | 0,24 bar | 0,28 bar | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C |
| Installation Schwimmbad: | bypass | bypass | bypass | bypass | bypass | bypass | bypass | bypass | bypass | bypass |
| Anzahl Platten: | 9 | 9 | 13 | 13 | 17 | 17 | 21 | 21 | 25 | 25 |
| Fläche: | 0,29 m² | 0,29 m² | 0,45 m² | 0,45 m² | 0,62 m² | 0,62 m² | 0,78 m² | 0,78 m² | 0,94 m² | 0,94 m² |
| Material Platten: | titanium | titanium | titanium | titanium | titanium | titanium | titanium | titanium | titanium | titanium |
| Material Gewindestangen: | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 |
| Max. Betriebstemperatur: | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C |
| Max. Betriebsdruck: | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
| Leergewicht Titan: | 24 kg | 24 kg | 25 kg | 25 kg | 26 kg | 26 kg | 27 kg | 27 kg | 29 kg | 29 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR |
| Dichtungen NBRHT: | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C |
| Art. Nr.: 101444T | G-PWT 30 Ti |
|---|---|
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 55/37,5°C |
| Sekundär ein/aus: | 20/37,2 °C |
| Wärmeleistung: | 23 kW |
| Primär ein/aus: | 45/32,5 °C |
| Sekundär ein/aus: | 20/32,5 °C |
| Wärmeleistung: | 14 kW |
| Primär ein/aus: | 35/27,4 °C |
| Sekundär ein/aus: | 20/27,55 °C |
| Durchflussmenge primär: | 1,6 m³/h |
| Durchflussmenge sekundär: | 1,6 m³/h |
| Druckverlust primär: | 0,17 bar |
| Druckverlust sekundär: | 0,18 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 9 |
| Fläche: | 0,29 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 24 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101444T | G-PWT 30 Ti |
|---|---|
| Wärmeleistung: | 22 kW |
| Primär ein/aus: | 55/27,5 °C |
| Sekundär ein/aus: | 20/30,5 °C |
| Wärmeleistung: | 15 kW |
| Primär ein/aus: | 45/26,3 °C |
| Sekundär ein/aus: | 20/27,2 °C |
| Wärmeleistung: | 9 kW |
| Primär ein/aus: | 35/23,8 °C |
| Sekundär ein/aus: | 20/24,85 °C |
| Durchflussmenge primär: | 0,7 m³/h |
| Durchflussmenge sekundär: | 1,8 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 9 |
| Fläche: | 0,29 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 24 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101445T | G-PWT 50 Ti |
|---|---|
| Wärmeleistung: | 55 kW |
| Primär ein/aus: | 55/36,5 °C |
| Sekundär ein/aus: | 20/37,6 °C |
| Wärmeleistung: | 40 kW |
| Primär ein/aus: | 45/31,6 °C |
| Sekundär ein/aus: | 20/33 °C |
| Wärmeleistung: | 23 kW |
| Primär ein/aus: | 35/27,3 °C |
| Sekundär ein/aus: | 20/27,35 °C |
| Durchflussmenge primär: | 2,6 m³/h |
| Durchflussmenge sekundär: | 2,7 m³/h |
| Druckverlust primär: | 0,2 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 13 |
| Fläche: | 0,45 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 25 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101445T | G-PWT 50 Ti |
|---|---|
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 55/27 °C |
| Sekundär ein/aus: | 20/30,2 °C |
| Wärmeleistung: | 22 kW |
| Primär ein/aus: | 45/25,8 °C |
| Sekundär ein/aus: | 20/27 °C |
| Wärmeleistung: | 13,5 kW |
| Primär ein/aus: | 35/23,3 °C |
| Sekundär ein/aus: | 20/24,3 °C |
| Durchflussmenge primär: | 1 m³/h |
| Durchflussmenge sekundär: | 2,7 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 13 |
| Fläche: | 0,45 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 25 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101446T | G-PWT 70 Ti |
|---|---|
| Wärmeleistung: | 75 kW |
| Primär ein/aus: | 55/34,5 °C |
| Sekundär ein/aus: | 20/36 °C |
| Wärmeleistung: | 54 kW |
| Primär ein/aus: | 45/30,3 °C |
| Sekundär ein/aus: | 20/31,5 °C |
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 35/26,3 °C |
| Sekundär ein/aus: | 20/26,9 °C |
| Durchflussmenge primär: | 3,2 m³/h |
| Durchflussmenge sekundär: | 4 m³/h |
| Druckverlust primär: | 0,14 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 17 |
| Fläche: | 0,62 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 26 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101446T | G-PWT 70 Ti |
|---|---|
| Wärmeleistung: | 45 kW |
| Primär ein/aus: | 55/26,9 °C |
| Sekundär ein/aus: | 20/29,7 °C |
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 45/25 °C |
| Sekundär ein/aus: | 20/26,9 °C |
| Wärmeleistung: | 19,5 kW |
| Primär ein/aus: | 35/22,9 °C |
| Sekundär ein/aus: | 20/24,2 °C |
| Durchflussmenge primär: | 1,4 m³/h |
| Durchflussmenge sekundär: | 4 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 17 |
| Fläche: | 0,62 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 26 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101447T | G-PWT 100 Ti |
|---|---|
| Wärmeleistung: | 100 kW |
| Primär ein/aus: | 55/35,5 °C |
| Sekundär ein/aus: | 20/38,8 °C |
| Wärmeleistung: | 70 kW |
| Primär ein/aus: | 45/31,5 °C |
| Sekundär ein/aus: | 20/33,2 °C |
| Wärmeleistung: | 41 kW |
| Primär ein/aus: | 35/27,1 °C |
| Sekundär ein/aus: | 20/27,7 °C |
| Durchflussmenge primär: | 4,5 m³/h |
| Durchflussmenge sekundär: | 4,6 m³/h |
| Druckverlust primär: | 0,21 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 21 |
| Fläche: | 0,78 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 27 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101447T | G-PWT 100 Ti |
|---|---|
| Wärmeleistung: | 58 kW |
| Primär ein/aus: | 55/26,8 °C |
| Sekundär ein/aus: | 20/30,9 °C |
| Wärmeleistung: | 40 kW |
| Primär ein/aus: | 45/25,6 °C |
| Sekundär ein/aus: | 20/27,5 °C |
| Wärmeleistung: | 24,5 kW |
| Primär ein/aus: | 35/23,2 °C |
| Sekundär ein/aus: | 20/24,6 °C |
| Durchflussmenge primär: | 1,8 m³/h |
| Durchflussmenge sekundär: | 4,6 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,24 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 21 |
| Fläche: | 0,78 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 27 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101448T | G-PWT 120 Ti |
|---|---|
| Wärmeleistung: | 120 kW |
| Primär ein/aus: | 55/34 °C |
| Sekundär ein/aus: | 20/37,5 °C |
| Wärmeleistung: | 82 kW |
| Primär ein/aus: | 45/30,4 °C |
| Sekundär ein/aus: | 20/32 °C |
| Wärmeleistung: | 50 kW |
| Primär ein/aus: | 35/26,3 °C |
| Sekundär ein/aus: | 20/27,2 °C |
| Durchflussmenge primär: | 5 m³/h |
| Durchflussmenge sekundär: | 6 m³/h |
| Druckverlust primär: | 0,19 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 25 |
| Fläche: | 0,94 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 29 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101448T | G-PWT 120 Ti |
|---|---|
| Wärmeleistung: | 71 kW |
| Primär ein/aus: | 55/26,8 °C |
| Sekundär ein/aus: | 20/30,2 °C |
| Wärmeleistung: | 50 kW |
| Primär ein/aus: | 45/25,2 °C |
| Sekundär ein/aus: | 20/27,2 °C |
| Wärmeleistung: | 30,5 kW |
| Primär ein/aus: | 35/22,95 °C |
| Sekundär ein/aus: | 20/24,4 °C |
| Durchflussmenge primär: | 2,2 m³/h |
| Durchflussmenge sekundär: | 6 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 25 |
| Fläche: | 0,94 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 29 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
Verwandte Artikel
Markieren Sie die Artikel, um Sie dem Warenkorb hinzuzufügen oder
