Pahlén Wärmetauscher AQUA-MEX (F.E) mit Titanium Spirale

Art.nr.
Pahlén Wärmetauscher AQUA-MEX (F.E) mit Titanium Spirale

Bei den Pahlén Pool Wärmetauscher Titan AQUA-MEX (F.E) ist bereits die Pumpe für den Primärkreislauf und die Steuerung für den Wärmetauscher integriert.

Der Schwimmbad Wärmetauscher eignet sich für Salzwasserpools.

Bei den Pahlén Titan Pool Wärmetauscher AQUA-MEX (F.E) ist bereits die Steuerung und die Pumpe für den Heizungskreislauf integriert.

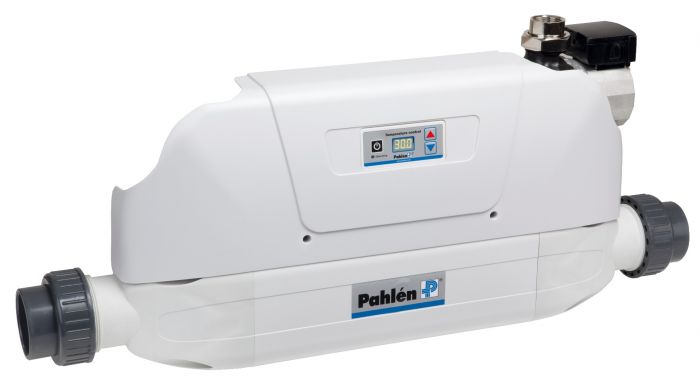

Komplett ausgestatteter Pahlén Wärmetauscher AQUA-MEX (F.E) mit Titan Spirale für Salzwasserpools

Der Pool Wärmetauscher verfügt über eine digitale Steuerung, über die die gewünschte Schwimmbeckentemperatur spielend leicht eingestellt werden kann und die aktuelle Schwimmbeckentemperatur in der LED-Anzeige dargestellt wird.

Der Titan Wärmetauscher eignet sich für aggressives Wasser, Salzwasser und Swimmingpools mit Chlorinator.

Der voll ausgerüstete Schwimmbad Wärmetauscher AQUA MEX verfügt über eine eingebaute dreistufige Wechselstrom-Umwälzpumpe für den Primarkreislauf (Warmwasser).

In den Wärmetauscher sind 3 Sicherheitssysteme eingebaut:

  • Ein Temperaturfühler welcher die Temperatur im Wärmetauscher dauerhaft überwacht.
  • Ein Durchflussschalter welcher den Poolwasserdurchfluss im Wärmetauscher überwacht.
  • Rückschlagventil (Schwerkraftbremse) im Heizkreislauf

Digitales Bedienfeld von dem Schwimmbad Wärmetauscher:

  • Einfache Einstellung der gewünschten Pooltemperatur
  • Klare Zahlen zeigen das Beckenwasser sowie die eingestellte Temperatur
  • Anzeige ob die Heizung in Betrieb ist
  • Stromverbrauch Optimieren
  • Eingebaute Sicherheitsvorrichtung schaltet die Heizung bei 45°C aus

Eigenschaften des Pahlén Titan Wärmetauscher AQUA-MEX (F.E)

  • Dreistufige Wechselstrom-Umwälzpumpe
  • Leistungsbereich 40, 70 kW (100 kW auf Anfrage)
  • Digitale Steuerung und Anzeige
  • Elektronischer Durchflussschalter
  • Spule aus Titan
  • Anschluss Primärkreislauf (Warmwasser) 1" Außengewinde
  • Anschluss Sekundärkreislauf (Poolwasser) 63 mm Klebemuffe oder 2" Außengewinde
  • Einbau zusammen mit Heizkesseln, Wärmepumpen, Solaranlagen oder anderen Wärmequellen möglich
  • Eignet sich für aggressives Wasser, Salzwasser und Swimmingpools mit Chlorinator



Montage des Pool Wärmetauscher Aqua-Mex (F.E) Titanium

Pool Wärmetauscher Anschlussschema Pahlén Aqua-Mex (F.E) Titanium

    1. Skimmer
    2. Bodenablauf
    3. Einlaufdüse
    4. Gegenstromanlage
    5. Beleuchtung
    6. Filterpumpe
    7. Filter
    8. Pool Wärmetauscher Aqua-Mex FE Titanium
    9. Rückschlagklappe
    10. Rückspülen (Wasserablauf)
    11. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)
    12.

      Anschluss Pahlén Titan Pool Wärmetauscher Aqua-Mex (F.E) Heizungskreislauf



    13. Rückschlagklappe
    14. Wärmetauscher Aqua-Mex FE Titanium
    15. Umwälzspumpe

    Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX (F.E) Titan:



    Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX (F.E) Titan
