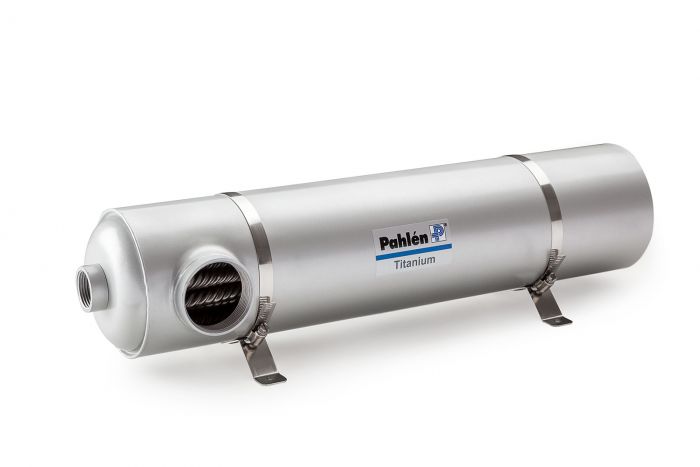

Pool Wärmetauscher Pahlén MAXI-FLO Titanium

Art.nr.
Pool Wärmetauscher Pahlén MAXI-FLO Titanium

Der Pool Wärmetauscher Maxi-Flo Titan ist ein Röhrenwärmetauscher aus Titan für die anspruchsvollsten Installationen, bei denen ein hohes Korrosionsrisiko besteht.

Des Weiteren ist Titan ein super Wärmeüberträger.

Als Heizquelle eignet sich für den Schwimmbad Wärmetauscher der Anschluss an einem Heizkessel, Wärmepumpe, Solaranlage oder andere Wärmequellen.

Der Wärmetauscher für Pools hält im Sekundärkreislauf (Poolwasser) in der 75 kW Variante 5 bar und bei der 200 kW Variante 4 bar stand.

Der Titan Wärmetauscher für Pools hat ein verdrilltes Rohr für den Primärkreislauf (Heizquelle) um eine möglichst große Kontaktfläche für den Sekundärkreislauf (Schwimmbadwasser) zu bieten.

Wodurch eine hohe und effiziente Wärmeübertragern von der Heizquell zum Schwimmbadwasser stattfindet.

Eigenschaften des Pahlén Pool Wärmetauscher Titan MAXI FLO:

  • Verdrillte Rohre für das Heizmedium
  • Erhältlich in 75 und 200 kW
  • Für alle Installationen geeignet
  • Vertikale Montage
Wärmetauscher Pool: Anschluss Heizung Innengewinde: Anschluss Schwimmbad:
Pahlén MAXI-FLO Titan 75 kW IG 1" IG 2"
Pahlén MAXI-FLO Titan 200 kW IG 2" DN65
Modell: Anschluss Heizung Innengewinde:
Pahlén MAXI-FLO Titan 75 kW IG 1"
Pahlén MAXI-FLO Titan 200 kW IG 2"
Modell: Anschluss Schwimmbad:
Pahlén MAXI-FLO Titan 75 kW IG 2"
Pahlén MAXI-FLO Titan 200 kW DN65



Montage des Pool Wärmetauscher Maxi-Flo Titanium:

Pool Wärmetauscher Anschlussschema Maxi-Flo Titan

1. Pool Wärmetauscher Maxi-Flo

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Titan Schwimmbad Wärmetauscher Maxi-Flow:

Titan Wärmetauscher für Pool Pahlén MAXI-FLO Titan

Bedienungsanleitung Pool Wärmetauscher Maxi-Flo Titanium
