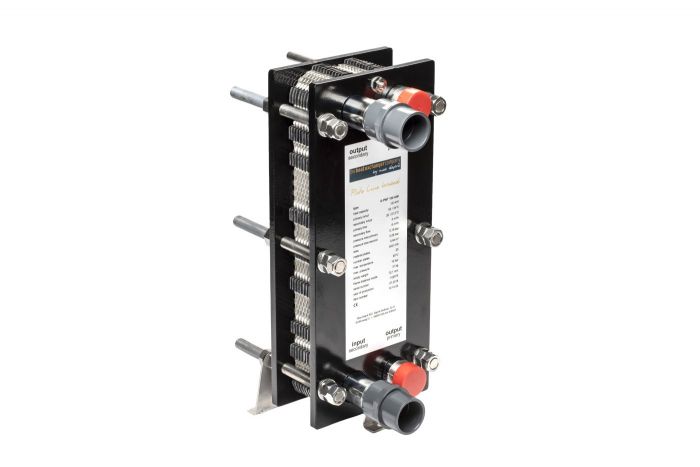

Plattenwärmetauscher Daprà G-PWT
Der Pool Plattenwärmetauscher Daprà G-PWT steht für effiziente Poolheizung mit hoher Wärmeübertragung – ideal für Wärmepumpen, Solaranlagen und andere moderne Heizsysteme.
Dank seiner kompakten Bauweise und starken Leistung sorgt er schnell und zuverlässig für angenehm warmes Poolwasser und macht Lust auf ungetrübten Badespaß.
Pool Plattenwärmetauscher Daprà G-PWT
Die Pool Plattenwärmetauscher G-PWT von Daprà sind eine leistungsstarke und energieeffiziente Lösung zur Erwärmung von Poolwasser über einen separaten Heizkreislauf.
Als hochwertiger Pool Wärmetauscher sorgen sie für eine schnelle und gleichmäßige Wärmeübertragung und tragen zu einer konstant angenehmen Wassertemperatur im Pool bei.
Dank der großen Wärmeübertragungsfläche sind diese Plattenwärmetauscher für Pools besonders gut für Niedertemperatur-Heizsysteme geeignet.
Dazu zählen unter anderem Wärmepumpen, Solaranlagen, geothermische Heizsysteme sowie weitere moderne und umweltfreundliche Heizlösungen.
Ausgelegt worden sind die Wärmetauscher für eine Vorlauftemperatur von 35 °C bis 55 °C und haben einen Einsatzbereich von 22 bis 120 kW.
Die effiziente Bauweise ermöglicht eine optimale Nutzung der vorhandenen Heizenergie und reduziert den Energieverbrauch nachhaltig.
Die Pool Plattenwärmetauscher von Daprà überzeugen durch ihre kompakte Bauform, hochwertige Materialien und eine lange Lebensdauer.
Sie eignen sich ideal für private Pools, Hotel- und Wellnessanlagen sowie für den gewerblichen Poolbetrieb und stellen eine zuverlässige Lösung für eine effiziente Poolheizung.
Abmessungen des Daprà Schwimmbad Wärmetauscher G-PWT:
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | H1/F | H1/G: | J: |
| G-PWT 30 AISI 316 | 101420 | 200 mm | 470mm | 70 mm | 380 mm | 137 mm | 70 mm / 1¼” | 40 mm / 1¼” | 26,3 mm |
| G-PWT 50 AISI 316 | 101421 | 200 mm | 470mm | 70 mm | 380 mm | 137 mm | 70 mm / 1¼” | 40 mm / 1¼” | 38 mm |
| G-PWT 70 AISI 316 | 101422 | 200 mm | 470mm | 70 mm | 380 mm | 137 mm | 70 mm / 1¼” | 40 mm / 1¼” | 49,6 mm |
| G-PWT 100 AISI 316 | 101423 | 200 mm | 470mm | 70 mm | 380 mm | 197 mm | 70 mm / 1¼” | 40 mm / 1¼” | 61,2 mm |
| G-PWT 120 AISI 316 | 101424 | 200 mm | 470mm | 70 mm | 380 mm | 197 mm | 70 mm / 1¼” | 40 mm / 1¼” | 72,7 mm |
| G-PWT 30 AISI 316 | |
|---|---|
| Art. Nr.: | 101420 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 137 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 26,3 mm |
| G-PWT 50 AISI 316 | |
|---|---|
| Art. Nr.: | 101421 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 137 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 38 mm |
| G-PWT 70 AISI 316 | |
|---|---|
| Art. Nr.: | 101422 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 137 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 49,6 mm |
| G-PWT 100 AISI 316 | |
|---|---|
| Art. Nr.: | 101423 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 197 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 61,2 mm |
| G-PWT 120 AISI 316 | |
|---|---|
| Art. Nr.: | 101424 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 197 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 72,7 mm |
Technische Daten von dem Daprà Pool Wärmetauscher G-PWT:
| Artikel | G-PWT 30 AISI 316 | G-PWT 30 AISI 316 | G-PWT 50 AISI 316 | G-PWT 50 AISI 316 | G-PWT 70 AISI 316 | G-PWT 70 AISI 316 | G-PWT 100 AISI 316 | G-PWT 100 AISI 316 | G-PWT 120 AISI 316 | G-PWT 120 AISI 316 |
| Art. Nr.: | 101420 | 101420 | 101421 | 101421 | 101422 | 101422 | 101423 | 101423 | 101424 | 101424 |
| Wärmeleistung: | 32 kW | 22 kW | 55 kW | 32 kW | 75 kW | 45 kW | 100 kW | 58 kW | 120 kW | 71 kW |
| Primär ein/aus: | 55/37,5 °C | 55/27,5 °C | 55/36,5 °C | 55/27 °C | 55/34,5 °C | 55/26,9 °C | 55/35,5 °C | 55/26,8 °C | 55/34 °C | 55/26,8 °C |
| Sekundär ein/aus: | 20/37,2 °C | 20/30,5 °C | 20/37,6 °C | 20/30,2 °C | 20/36 °C | 20/29,7 °C | 20/38,8 °C | 20/30,9 °C | 20/37,5 °C | 20/30,2 °C |
| Wärmeleistung: | 23 kW | 15 kW | 40 kW | 22 kW | 54 kW | 32 kW | 70 kW | 40 kW | 82 kW | 50 kW |
| Primär ein/aus: | 45/32,5 °C | 45/26,3 °C | 45/31,6 °C | 45/25,8 °C | 45/30,3 °C | 45/25 °C | 45/31,5 °C | 45/25,6 °C | 45/30,4 °C | 45/25,2 °C |
| Sekundär ein/aus: | 20/32,5 °C | 20/27,2 °C | 20/33 °C | 20/27 °C | 20/31,5 °C | 20/26,9 °C | 20/33,2 °C | 20/27,5 °C | 20/32 °C | 20/27,2 °C |
| Wärmeleistung: | 14 kW | 9 kW | 23 kW | 13,5 kW | 32 kW | 19,5 kW | 41 kW | 24,5 kW | 50 kW | 30,5 kW |
| Primär ein/aus: | 35/27,4 °C | 35/23,8 °C | 35/27,3 °C | 35/23,3 °C | 35/26,3 °C | 35/22,9 °C | 35/27,1 °C | 35/23,2 °C | 35/26,3 °C | 35/22,95 °C |
| Sekundär ein/aus: | 20/27,55 °C | 20/24,85 °C | 20/27,35 °C | 20/24,3 °C | 20/26,9 °C | 20/24,2 °C | 20/27,7 °C | 20/24,6 °C | 20/27,2 °C | 20/24,4 °C |
| Durchflussmenge primär: | 1,6 m³/h | 0,7 m³/h | 2,6 m³/h | 1 m³/h | 3,2 m³/h | 1,4 m³/h | 4,5 m³/h | 1,8 m³/h | 5 m³/h | 2,2 m³/h |
| Durchflussmenge sekundär: | 1,6 m³/h | 1,8 m³/h | 2,7 m³/h | 2,7 m³/h | 4 m³/h | 4 m³/h | 4,6 m³/h | 4,6 m³/h | 6 m³/h | 6 m³/h |
| Druckverlust primär: | 0,17 bar | 0,04 bar | 0,2 bar | 0,04 bar | 0,14 bar | 0,04 bar | 0,21 bar | 0,04 bar | 0,19 bar | 0,04 bar |
| Druckverlust sekundär: | 0,18 bar | 0,23 bar | 0,23 bar | 0,23 bar | 0,28 bar | 0,28 bar | 0,23 bar | 0,24 bar | 0,28 bar | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C | 20°C |
| Installation Schwimmbad: | bypass | bypass | bypass | bypass | bypass | bypass | bypass | bypass | bypass | bypass |
| Anzahl Platten: | 9 | 9 | 13 | 13 | 17 | 17 | 21 | 21 | 25 | 25 |
| Fläche: | 0,29 m² | 0,29 m² | 0,45 m² | 0,45 m² | 0,62 m² | 0,62 m² | 0,78 m² | 0,78 m² | 0,94 m² | 0,94 m² |
| Material Platten: | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 | AISI 316 |
| Material Gewindestangen: | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 | AISI 304 |
| Max. Betriebstemperatur: | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C | 90°C |
| Max. Betriebsdruck: | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
| Leergewicht Edelstahl: | 25 kg | 25 kg | 27 kg | 27 kg | 28 kg | 28 kg | 29 kg | 29 kg | 31 kg | 31 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR | S 235 JR |
| Dichtungen NBRHT: | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C | max. 150°C |
| Art. Nr.: 101420 | G-PWT 30 AISI 316 |
|---|---|
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 55/37,5°C |
| Sekundär ein/aus: | 20/37,2 °C |
| Wärmeleistung: | 23 kW |
| Primär ein/aus: | 45/32,5 °C |
| Sekundär ein/aus: | 20/32,5 °C |
| Wärmeleistung: | 14 kW |
| Primär ein/aus: | 35/27,4 °C |
| Sekundär ein/aus: | 20/27,55 °C |
| Durchflussmenge primär: | 1,6 m³/h |
| Durchflussmenge sekundär: | 1,6 m³/h |
| Druckverlust primär: | 0,17 bar |
| Druckverlust sekundär: | 0,18 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 9 |
| Fläche: | 0,29 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 25 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101420 | G-PWT 30 AISI 316 |
|---|---|
| Wärmeleistung: | 22 kW |
| Primär ein/aus: | 55/27,5 °C |
| Sekundär ein/aus: | 20/30,5 °C |
| Wärmeleistung: | 15 kW |
| Primär ein/aus: | 45/26,3 °C |
| Sekundär ein/aus: | 20/27,2 °C |
| Wärmeleistung: | 9 kW |
| Primär ein/aus: | 35/23,8 °C |
| Sekundär ein/aus: | 20/24,85 °C |
| Durchflussmenge primär: | 0,7 m³/h |
| Durchflussmenge sekundär: | 1,8 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 9 |
| Fläche: | 0,29 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 25 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101421 | G-PWT 50 AISI 316 |
|---|---|
| Wärmeleistung: | 55 kW |
| Primär ein/aus: | 55/36,5 °C |
| Sekundär ein/aus: | 20/37,6 °C |
| Wärmeleistung: | 40 kW |
| Primär ein/aus: | 45/31,6 °C |
| Sekundär ein/aus: | 20/33 °C |
| Wärmeleistung: | 23 kW |
| Primär ein/aus: | 35/27,3 °C |
| Sekundär ein/aus: | 20/27,35 °C |
| Durchflussmenge primär: | 2,6 m³/h |
| Durchflussmenge sekundär: | 2,7 m³/h |
| Druckverlust primär: | 0,2 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 13 |
| Fläche: | 0,45 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 27 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101421 | G-PWT 50 AISI 316 |
|---|---|
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 55/27 °C |
| Sekundär ein/aus: | 20/30,2 °C |
| Wärmeleistung: | 22 kW |
| Primär ein/aus: | 45/25,8 °C |
| Sekundär ein/aus: | 20/27 °C |
| Wärmeleistung: | 13,5 kW |
| Primär ein/aus: | 35/23,3 °C |
| Sekundär ein/aus: | 20/24,3 °C |
| Durchflussmenge primär: | 1 m³/h |
| Durchflussmenge sekundär: | 2,7 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 13 |
| Fläche: | 0,45 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 27 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101422 | G-PWT 70 AISI 316 |
|---|---|
| Wärmeleistung: | 75 kW |
| Primär ein/aus: | 55/34,5 °C |
| Sekundär ein/aus: | 20/36 °C |
| Wärmeleistung: | 54 kW |
| Primär ein/aus: | 45/30,3 °C |
| Sekundär ein/aus: | 20/31,5 °C |
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 35/26,3 °C |
| Sekundär ein/aus: | 20/26,9 °C |
| Durchflussmenge primär: | 3,2 m³/h |
| Durchflussmenge sekundär: | 4 m³/h |
| Druckverlust primär: | 0,14 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 17 |
| Fläche: | 0,62 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 28 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101422 | G-PWT 70 AISI 316 |
|---|---|
| Wärmeleistung: | 45 kW |
| Primär ein/aus: | 55/26,9 °C |
| Sekundär ein/aus: | 20/29,7 °C |
| Wärmeleistung: | 32 kW |
| Primär ein/aus: | 45/25 °C |
| Sekundär ein/aus: | 20/26,9 °C |
| Wärmeleistung: | 19,5 kW |
| Primär ein/aus: | 35/22,9 °C |
| Sekundär ein/aus: | 20/24,2 °C |
| Durchflussmenge primär: | 1,4 m³/h |
| Durchflussmenge sekundär: | 4 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 17 |
| Fläche: | 0,62 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 28 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101423 | G-PWT 100 AISI 316 |
|---|---|
| Wärmeleistung: | 100 kW |
| Primär ein/aus: | 55/35,5 °C |
| Sekundär ein/aus: | 20/38,8 °C |
| Wärmeleistung: | 70 kW |
| Primär ein/aus: | 45/31,5 °C |
| Sekundär ein/aus: | 20/33,2 °C |
| Wärmeleistung: | 41 kW |
| Primär ein/aus: | 35/27,1 °C |
| Sekundär ein/aus: | 20/27,7 °C |
| Durchflussmenge primär: | 4,5 m³/h |
| Durchflussmenge sekundär: | 4,6 m³/h |
| Druckverlust primär: | 0,21 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 21 |
| Fläche: | 0,78 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 29 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101423 | G-PWT 100 AISI 316 |
|---|---|
| Wärmeleistung: | 58 kW |
| Primär ein/aus: | 55/26,8 °C |
| Sekundär ein/aus: | 20/30,9 °C |
| Wärmeleistung: | 40 kW |
| Primär ein/aus: | 45/25,6 °C |
| Sekundär ein/aus: | 20/27,5 °C |
| Wärmeleistung: | 24,5 kW |
| Primär ein/aus: | 35/23,2 °C |
| Sekundär ein/aus: | 20/24,6 °C |
| Durchflussmenge primär: | 1,8 m³/h |
| Durchflussmenge sekundär: | 4,6 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,24 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 21 |
| Fläche: | 0,78 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 29 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101424 | G-PWT 120 AISI 316 |
|---|---|
| Wärmeleistung: | 120 kW |
| Primär ein/aus: | 55/34 °C |
| Sekundär ein/aus: | 20/37,5 °C |
| Wärmeleistung: | 82 kW |
| Primär ein/aus: | 45/30,4 °C |
| Sekundär ein/aus: | 20/32 °C |
| Wärmeleistung: | 50 kW |
| Primär ein/aus: | 35/26,3 °C |
| Sekundär ein/aus: | 20/27,2 °C |
| Durchflussmenge primär: | 5 m³/h |
| Durchflussmenge sekundär: | 6 m³/h |
| Druckverlust primär: | 0,19 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 25 |
| Fläche: | 0,94 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 31 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101424 | G-PWT 120 AISI 316 |
|---|---|
| Wärmeleistung: | 71 kW |
| Primär ein/aus: | 55/26,8 °C |
| Sekundär ein/aus: | 20/30,2 °C |
| Wärmeleistung: | 50 kW |
| Primär ein/aus: | 45/25,2 °C |
| Sekundär ein/aus: | 20/27,2 °C |
| Wärmeleistung: | 30,5 kW |
| Primär ein/aus: | 35/22,95 °C |
| Sekundär ein/aus: | 20/24,4 °C |
| Durchflussmenge primär: | 2,2 m³/h |
| Durchflussmenge sekundär: | 6 m³/h |
| Druckverlust primär: | 0,04 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 25 |
| Fläche: | 0,94 m² |
| Material Platten: | AISI 316 |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Edelstahl: | 31 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
Verwandte Artikel
Markieren Sie die Artikel, um Sie dem Warenkorb hinzuzufügen oder
