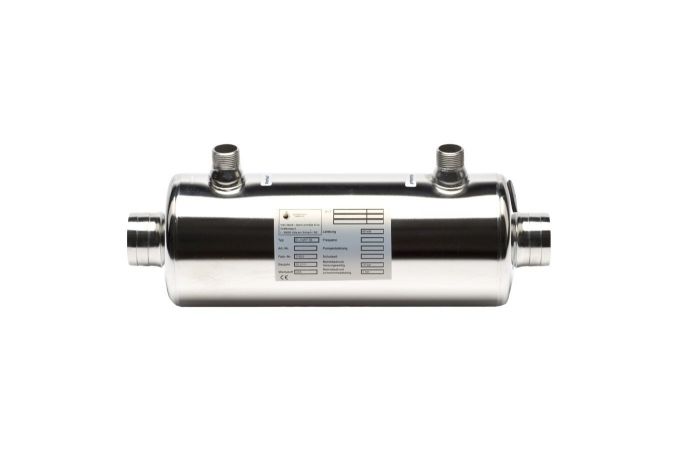

Daprà Wärmetauscher D-HWT
Art.nr.
Wärmetauscher D-HWT
Durch das Gegenstromprinzip ist der Daprà Pool Wärmetauscher D-HWT sehr effizient für die Poolerwärmung.
Daprà Wärmetauscher D-HWT eignet sich für Schwimmbäder, Whirlpools und anderen Anlagen
Der Pool Wärmetauscher aus Edelstahl, ist als Glattrohr-Schlangenwärmetauscher mit Gegenstromprinzip konzipiert.
Dabei wird darauf geachtet, dass der Schwimmbad Wärmetauscher fachmännisch verschweißt und erstklassig verarbeitet wird.
Die Materialveredelung durch Komplett-Beizung, Passivierung und externer Elektropolitur garantiert eine lange Lebensdauer des Gerätes.
Dieser Pool Wärmetauscher bietet maximale Energieeffizienz bei minimalem Druckverlust.
Wie alle Rohrschlangenwärmetauscher ist dieser Daprà Wärmetauscher direkt oder im Bypass-System in den Badewasserkreislauf einzubinden.
Anschlussmöglichkeiten Daprà Wärmetauscher Pool D-HWT
| Wärmetauscher Pool: | Anschluss Heizung Außengewinde: | Anschluss Schwimmbad Innengewinde: |
| Daprà Wärmetauscher D-HWT 14 kW | ¾“ AG | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 28 kW | ¾“ AG | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 42 kW | ¾“ AG | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 63 kW | 1“ AG | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 84 kW | 1“ AG | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 133 kW | 1“ AG | 2" IG |
| Daprà Wärmetauscher D-HWT 175 kW | 1“ AG | 2" IG |
| Daprà Wärmetauscher D-HWT 259 kW | 1“ AG | 2" IG |
| Modell: | Anschluss Heizung Außengewinde: |
|---|---|
| Daprà Wärmetauscher D-HWT 14 kW | ¾“ AG |
| Daprà Wärmetauscher D-HWT 28 kW | ¾“ AG |
| Daprà Wärmetauscher D-HWT 42 kW | ¾“ AG |
| Daprà Wärmetauscher D-HWT 42 kW | 1“ AG |
| Daprà Wärmetauscher D-HWT 84 kW | 1" AG |
| Daprà Wärmetauscher D-HWT 133 kW | 1" AG |
| Daprà Wärmetauscher D-HWT 175 kW | 1" AG |
| Daprà Wärmetauscher D-HWT 259 kW | 1" AG |
| Modell: | Anschluss Schwimmbad Innengewinde: |
|---|---|
| Daprà Wärmetauscher D-HWT 14 kW | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 28 kW | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 42 kW | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 63 kW | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 84 kW | 1 ½“ IG |
| Daprà Wärmetauscher D-HWT 133 kW | 2" IG |
| Daprà Wärmetauscher D-HWT 175 kW | 2" IG |
| Daprà Wärmetauscher D-HWT 259 kW | 2" IG |
Abmessungen des Daprà Schwimmbad Wärmetauscher D-HWT
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | F: |
| D-HWT 14 | 500678 | 250 mm | D. 125 mm | 90 mm | D. 50 mm | 1 ½“ IG | ¾“ |
| D-HWT 24 | 500677 | 320 mm | D. 125 mm | 165 mm | D. 50 mm | 1 ½“ IG | ¾“ |
| D-HWT 42 | 500675 | 385 mm | D. 125 mm | 205 mm | D. 50 | 1 ½“ IG | ¾“ |
| D-HWT 63 | 500679 | 580 mm | D. 125 mm | 410 mm | D. 50 mm | 1 ½“ IG | 1“ |
| D-HWT 84 | 500676 | 680 mm | D. 125 mm | 495 mm | D. 50 mm | 1 ½“ IG | 1“ |
| D-HWT 133 | 500672 | 780 mm | D. 160 mm | 590 mm | D. 63 mm | 2“ IG | 1“ |
| Artikel: | Art. Nr.: |
|---|---|
| D-HWT 14 | 500678 |
| D-HWT 28 | 500677 |
| D-HWT 42 | 500675 |
| D-HWT 63 | 500679 |
| D-HWT 84 | 500676 |
| D-HWT 133 | 500672 |
| Artikel: | A: |
|---|---|
| D-HWT 14 | 250 mm |
| D-HWT 28 | 320 mm |
| D-HWT 42 | 385 mm |
| D-HWT 63 | 580 mm |
| D-HWT 84 | 680 mm |
| D-HWT 133 | 780 mm |
| Artikel: | B: |
|---|---|
| D-HWT 14 | D. 125 mm |
| D-HWT 28 | D. 125 mm |
| D-HWT 42 | D. 125 mm |
| D-HWT 63 | D. 125 mm |
| D-HWT 84 | D. 125 mm |
| D-HWT 133 | D. 160 mm |
| Artikel: | C: |
|---|---|
| D-HWT 14 | 90 mm |
| D-HWT 28 | 165 mm |
| D-HWT 42 | 205 mm |
| D-HWT 63 | 410 mm |
| D-HWT 84 | 495 mm |
| D-HWT 133 | 590 mm |
| Artikel: | D: |
|---|---|
| D-HWT 14 | D. 50 mm |
| D-HWT 28 | D. 50 mm |
| D-HWT 42 | D. 50 mm |
| D-HWT 63 | D. 50 mm |
| D-HWT 84 | D. 50 mm |
| D-HWT 133 | D. 63 mm |
| Artikel: | E: |
|---|---|
| D-HWT 14 | 1 ½“ IG |
| D-HWT 28 | 1 ½“ IG |
| D-HWT 42 | 1 ½“ IG |
| D-HWT 63 | 1 ½“ IG |
| D-HWT 84 | 1 ½“ IG |
| D-HWT 133 | 2“ IG |
| Artikel: | F: |
|---|---|
| D-HWT 14 | ¾“ AG |
| D-HWT 28 | ¾“ AG |
| D-HWT 42 | ¾“ AG |
| D-HWT 63 | 1“ AG |
| D-HWT 84 | 1“ AG |
| D-HWT 133 | 1“ AG |
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | F: |
| D-HWT 175 | 500673 | 1050 mm | D. 160 mm | 370 mm | D. 63 mm | 2“ IG | 1“ AG |
| D-HWT 259 | 500674 | 1370 mm | D. 160 mm | 530 mm | D. 63 mm | 2“ IG | 1“ AG |
| Artikel: | Art. Nr.: |
|---|---|
| D-HWT 175 | 500673 |
| D-HWT 259 | 500674 |
| Artikel: | A: |
|---|---|
| D-HWT 175 | 1050 mm |
| D-HWT 259 | 1370 mm |
| Artikel: | B: |
|---|---|
| D-HWT 175 | D. 160 mm |
| D-HWT 259 | D. 160 mm |
| Artikel: | C: |
|---|---|
| D-HWT 175 | 370 mm |
| D-HWT 259 | 530 mm |
| Artikel: | D: |
|---|---|
| D-HWT 175 | D. 63 mm |
| D-HWT 259 | D. 63 mm |
| Artikel: | E: |
|---|---|
| D-HWT 175 | 2“ IG |
| D-HWT 259 | 2“ IG |
| Artikel: | F: |
|---|---|
| D-HWT 175 | 1“ AG |
| D-HWT 259 | 1“ AG |
Technische Daten von dem Daprà Pool Wärmetauscher D-HWT
| Wärmetauscher Daprà D-HWT 12 | Wärmetauscher Daprà D-HWT 24 | Wärmetauscher Daprà D-HWT 35 | Wärmetauscher Daprà D-HWT 54 | Wärmetauscher Daprà D-HWT 65 | Wärmetauscher Daprà D-HWT 93 | Wärmetauscher Daprà D-HWT 122 | Wärmetauscher Daprà D-HWT 182 | |
| Art. Nr.: | 500678 | 500677 | 500675 | 500679 | 500676 | 500672 | 500673 | 500674 |
| Wärmeleistung bei 90 °C: | 14 kW | 28 kW | 42 kW | 63 kW | 84 kW | 133 kW | 175 kW | 256 kW |
| Wärmeleistung bei 90 °C: | 12.040 kcal/h | 24.080 kcal/h | 36.120 kcal/h | 54.180 kcal/h | 72.240 kcal/h | 114.380 kcal/h | 150.500 kcal/h | 222.740 kcal/h |
| Temperaturdifferenz: | 70 °C = 0,2 kW/°C | 70 °C = 0,4 kW/°C | 70 °C = 0,6 kW/°C | 70 °C = 0,9 kW/°C | 70 °C = 1,2 kW/°C | 70 °C = 1,9 kW/°C | 70 °C = 2,5 kW/°C | 70 °C = 3,7 kW/°C |
| Austauschfläche: | 0,08 m² | 0,13 m² | 0,17 m² | 0,29 m² | 0,35 m² | 0,56 m² | 0,80 m² | 0,99 m² |
| Durchflussmenge primär: | 1,2 m³/h | 1,8 m³/h | 2 m³/h | 3 m³/h | 3 m³/h | 4 m³/h | 2 x 4 m³/h | 2 x 4,3 m³/h |
| Durchflussmenge sekundär: | 10 m³/h | 12 m³/h | 10 m³/h | 12 m³/h | 12 m³/h | 15 m³/h | 20 m³/h | 25 m³/h |
| Druckverlust primär: | 0,03 bar | 0,11 bar | 0,18 bar | 0,20 bar | 0,23 bar | 0,44 bar | 0,27 bar | 0,44 bar |
| Druckverlust sekundär: | 0,05 bar | 0,06 bar | 0,10 bar | 0,16 bar | 0,22 bar | 0,22 bar | 0,50 bar | 0,80 bar |
| Max. Betriebsdruck primär: | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar | 3,0 bar | 3,0 bar | 3,0 bar | 3,0 bar | 3,0 bar | 3,0 bar | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 | AISI 316 / 1.4404 | AISI 316 / 1.4404 | AISI 316 / 1.4404 | AISI 316 / 1.4404 | AISI 316 / 1.4404 | AISI 316 / 1.4404 | AISI 316 / 1.4404 |
| Gewicht: | 1,5 kg | 2,2 kg | 3,0 kg | 4,5 kg | 6,0 kg | 9,0 kg | 11,0 kg | 16,0 kg |
| Verpackung: | 0,0059 m³ | 0,0087 m³ | 0,0087 m³ | 0,0205 m³ | 0,0205 m³ | 0,0260 m³ | 0,0360 m³ | 0,0460 m³ |
| Art. Nr.: 500678: | Wärmetauscher Daprà D-HWT 12: |
|---|---|
| Wärmeleistung bei 90 °C: | 14 kW |
| Wärmeleistung bei 90 °C: | 12.040 kcal/h |
| Temperaturdifferenz: | 70 °C = 0,2 kW/°C |
| Austauschfläche: | 0,08 m² |
| Durchflussmenge primär: | 1,2 m³/h |
| Durchflussmenge sekundär: | 10 m³/h |
| Druckverlust primär: | 0,03 bar |
| Druckverlust sekundär: | 0,05 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 1,5 kg |
| Verpackung: | 0,0059 m³ |
| Art. Nr.: 500677: | Wärmetauscher Daprà D-HWT 24: |
|---|---|
| Wärmeleistung bei 90 °C: | 28 kW |
| Wärmeleistung bei 90 °C: | 24.080 kcal/h |
| Temperaturdifferenz: | 70 °C = 0,4 kW/°C |
| Austauschfläche: | 0,13 m² |
| Durchflussmenge primär: | 1,8 m³/h |
| Durchflussmenge sekundär: | 12 m³/h |
| Druckverlust primär: | 0,11 bar |
| Druckverlust sekundär: | 0,06 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 2,2 kg |
| Verpackung: | 0,0087 m³ |
| Art. Nr.: 500675: | Wärmetauscher Daprà D-HWT 35: |
|---|---|
| Wärmeleistung bei 90 °C: | 42 kW |
| Wärmeleistung bei 90 °C: | 36.120 kcal/h |
| Temperaturdifferenz: | 70 °C = 0,6 kW/°C |
| Austauschfläche: | 0,17 m² |
| Durchflussmenge primär: | 2 m³/h |
| Durchflussmenge sekundär: | 10 m³/h |
| Druckverlust primär: | 0,18 bar |
| Druckverlust sekundär: | 0,10 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 3,0 kg |
| Verpackung: | 0,0087 m³ |
| Art. Nr.: 500679: | Wärmetauscher Daprà D-HWT 54: |
|---|---|
| Wärmeleistung bei 90 °C: | 63 kW |
| Wärmeleistung bei 90 °C: | 54.180 kcal/h |
| Temperaturdifferenz: | 70 °C = 0,9 kW/°C |
| Austauschfläche: | 0,29 m² |
| Durchflussmenge primär: | 3 m³/h |
| Durchflussmenge sekundär: | 12 m³/h |
| Druckverlust primär: | 0,20 bar |
| Druckverlust sekundär: | 0,16 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 4,5 kg |
| Verpackung: | 0,0205 m³ |
| Art. Nr.: 500676: | Wärmetauscher Daprà D-HWT 65: |
|---|---|
| Wärmeleistung bei 90 °C: | 84 kW |
| Wärmeleistung bei 90 °C: | 72.240 kcal/h |
| Temperaturdifferenz: | 70 °C = 1,2 kW/°C |
| Austauschfläche: | 0,35 m² |
| Durchflussmenge primär: | 3 m³/h |
| Durchflussmenge sekundär: | 12 m³/h |
| Druckverlust primär: | 0,23 bar |
| Druckverlust sekundär: | 0,22 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 6,0 kg |
| Verpackung: | 0,0205 m³ |
| Art. Nr.: 500672: | Wärmetauscher Daprà D-HWT 93: |
|---|---|
| Wärmeleistung bei 90 °C: | 133 kW |
| Wärmeleistung bei 90 °C: | 114.380 kcal/h |
| Temperaturdifferenz: | 70 °C = 1,9 kW/°C |
| Austauschfläche: | 0,56 m² |
| Durchflussmenge primär: | 4 m³/h |
| Durchflussmenge sekundär: | 15 m³/h |
| Druckverlust primär: | 0,44 bar |
| Druckverlust sekundär: | 0,22 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 9,0 kg |
| Verpackung: | 0,0260 m³ |
| Art. Nr.: 500673: | Wärmetauscher Daprà D-HWT 122: |
|---|---|
| Wärmeleistung bei 90 °C: | 175 kW |
| Wärmeleistung bei 90 °C: | 150.500 kcal/h |
| Temperaturdifferenz: | 70 °C = 2,5 kW/°C |
| Austauschfläche: | 0,80 m² |
| Durchflussmenge primär: | 2 x 4 m³/h |
| Durchflussmenge sekundär: | 20 m³/h |
| Druckverlust primär: | 0,27 bar |
| Druckverlust sekundär: | 0,5 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 11,0 kg |
| Verpackung: | 0,0360 m³ |
| Art. Nr.: 500674: | Wärmetauscher Daprà D-HWT 182: |
|---|---|
| Wärmeleistung bei 90 °C: | 259 kW |
| Wärmeleistung bei 90 °C: | 222.740 kcal/h |
| Temperaturdifferenz: | 70 °C = 3,7 kW/°C |
| Austauschfläche: | 0,99 m² |
| Durchflussmenge primär: | 2 x 4,3 m³/h |
| Durchflussmenge sekundär: | 25 m³/h |
| Druckverlust primär: | 0,44 bar |
| Druckverlust sekundär: | 0,8 bar |
| Max. Betriebsdruck primär: | 10 bar |
| Max. Betriebsdruck sekundär: | 3,0 bar |
| Werkstoff gebeizt, elektropoliert: | AISI 316 / 1.4404 |
| Gewicht: | 16,0 kg |
| Verpackung: | 0,0460 m³ |
