Pahlén Wärmetauscher HI-FLOW
Art.nr.
Wärmetauscher HI-FLOW

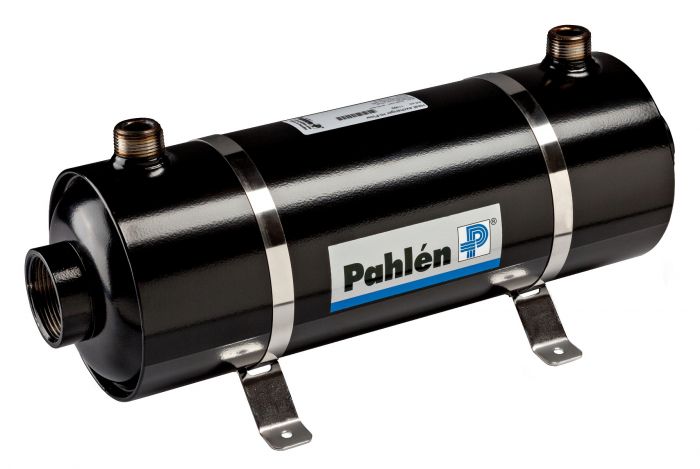

Der Pahlén Pool Wärmetauscher HI-FLOW ist ein Spiralwärmetauscher.
Ein Spiralwärmetauscher sorgt für eine optimale Wärmeübertragung an das Poolwasser.
Der Pahlén Pool Wärmetauscher HI-FLOW eignet sich besonders für Anlagen, welche unter hohen Druck betrieben werden.
Der Pahlén Hi-Flow Pool Wärmetauscher ist ein Spiralwärmetauscher aus säurebeständigem Edelstahl AISI 316L. Der Schwimmbad Wärmetauscher eignet sich für Anlagen, welche unter hohem Druck betrieben werden.
Der Wärmetauscher für Pools ist mit den mitgelieferten verstellbaren Edelstahlhalterungen leicht zu installieren.
Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 8 bar und im Primärkreis (Warmwasser) 30 bar. Geeignet für Pools bis 300 m³.
Dieser Schwimmbad Wärmetauscher ist sehr langlebig und besteht aus Rostfreiem Edelstahl.
Eigenschaften des Pahlén Pool Wärmetauscher HI-FLOW:
- Zum Anschließen hat der Wärmetauscher ein Innengewinde
- Anschlussmöglichkeit für eine Temperatursonde
- Verstellbare Halterungen aus säurebeständigem Edelstahl
- Vier verschiedene Leistungsstufen 13, 28, 40 und 75 kW
- Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung
- Wird horizontal montiert
| Wärmetauscher Pool: | Anschluss Heizung Innengewinde: | Anschluss Schwimmbad Innengewinde: |
| Pahlén HI-FLOW 13 kW | IG ¾“ | IG 1 ½“ |
| Pahlén HI-FLOW 28 kW | IG ¾“" | IG 1 ½“ |
| Pahlén HI-FLOW 40 kW | IG 1" | IG 1 ½“ |
| Pahlén HI-FLOW 75 kW | IG 1" | IG 2“ |
| Modell: | Anschluss Heizung Innengewinde: |
|---|---|
| Pahlén HI-FLOW 13 kW | IG ¾“ |
| Pahlén HI-FLOW 28 kW | IG ¾“ |
| Pahlén HI-FLOW 40 kW | IG 1" |
| Pahlén HI-FLOW 75 kW | IG 1" |
| Modell: | Anschluss Schwimmbad Innengewinde: |
|---|---|
| Pahlén HI-FLOW 13 kW | IG 1 ½“ |
| Pahlén HI-FLOW 28 kW | IG 1 ½“ |
| Pahlén HI-FLOW 40 kW | IG 1 ½“ |
| Pahlén HI-FLOW 75 kW | IG 2“ |
Montage des Pool Wärmetauscher Hi-Flow
- Pool Wärmetauscher Hi-Flow
- Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)
- Primärer Heizwasserkreis
- Thermostat
- Luftschieber
- Rückschlagklappe
- Umwälzpumpe
- Sekundärkreis (Poolwasser)
- Filter
- Filterpumpe
- Poolwassereingang (Saugseite der Filterpumpe)
- Rücklauf des Poolwassers
- Rückspülen (Wasserablauf)
Abmessungen des Pahlén Schwimmbad Wärmetauscher Hi-Flow:
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | F: |
| HI-Flow 13 kW | 11391 | 139 | 129 | 1 ½“ IG | 235 | 72 | ¾“ AG |
| Hi-Flow 28 kW | 11392 | 139 | 129 | 1 ½“ IG | 407 | 75 | ¾“ AG |
| Hi-Flow 40 kW | 11393 | 139 | 129 | 1 ½“ IG | 455 | 85 | 1“ AG |
| Hi-Flow 75 kW | 11394 | 139 | 129 | 2“ IG | 702 | 85 | 1“ AG |
| Artikel: | Art. Nr.: |
|---|---|
| Hi-Flow 13 kW | 11391 |
| Hi-Flow 28 kW | 11392 |
| Hi-Flow 40 kW | 11393 |
| Hi-Flow 75 kW | 11394 |
| Artikel: | A: |
|---|---|
| Hi-Flow 13 kW | 139 |
| Hi-Flow 28 kW | 139 |
| Hi-Flow 40 kW | 139 |
| Hi-Flow 75 kW | 139 |
| Artikel: | B: |
|---|---|
| Hi-Flow 13 kW | 129 |
| Hi-Flow 28 kW | 129 |
| Hi-Flow 40 kW | 129 |
| Hi-Flow 75 kW | 129 |
| Artikel: | C: |
|---|---|
| Hi-Flow 13 kW | 1 ½“ IG |
| Hi-Flow 28 kW | 1 ½“ IG |
| Hi-Flow 40 kW | 1 ½“ IG |
| Hi-Flow 75 kW | 2“ IG |
| Artikel: | D: |
|---|---|
| Hi-Flow 13 kW | 235 |
| Hi-Flow 28 kW | 407 |
| Hi-Flow 40 kW | 455 |
| Hi-Flow 75 kW | 702 |
| Artikel: | E: |
|---|---|
| Hi-Flow 13 kW | 72 |
| Hi-Flow 28 kW | 75 |
| Hi-Flow 40 kW | 85 |
| Hi-Flow 75 kW | 85 |
| Artikel: | F: |
|---|---|
| Hi-Flow 13 kW | ¾“ AG |
| Hi-Flow 28 kW | ¾“ AG |
| Hi-Flow 40 kW | 1" AG |
| Hi-Flow 75 kW | 1“ AG |
