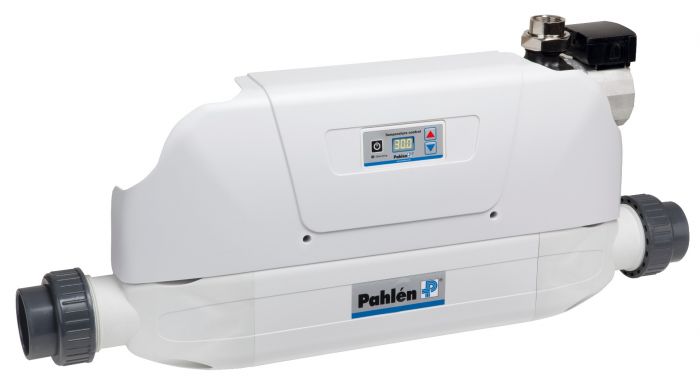

Pahlén Wärmetauscher AQUA-MEX (F.E)

Art.nr.
Wärmetauscher AQUA-MEX (F.E)

Komplett ausgestatteter Pahlén Wärmetauscher AQUA-MEX (F.E).

Der Pool Wärmetauscher verfügt über eine digitale Steuerung, über die die gewünschte Schwimmbeckentemperatur spielend leicht eingestellt werden kann und die aktuelle Schwimmbeckentemperatur in der LED-Anzeige dargestellt wird.

Der voll ausgerüstete Schwimmbad Wärmetauscher AQUA MEX verfügt über eine eingebaute dreistufige Wechselstrom-Umwälzpumpe für den Primarkreislauf (Warmwasser).

In den Wärmetauscher sind 3 Sicherheitssysteme eingebaut:

  • Ein Temperaturfühler welcher die Temperatur im Wärmetauscher dauerhaft überwacht.
  • Ein Durchflussschalter welcher den Poolwasserdurchfluss im Wärmetauscher überwacht.
  • Rückschlagventil (Schwerkraftbremse) im Heizkreislauf

Digitales Bedienfeld

  • Einfache Einstellung der gewünschten Pooltemperatur
  • Klare Zahlen zeigen das Beckenwasser sowie die eingestellte Temperatur
  • Anzeige ob die Heizung in Betrieb ist
  • Stromverbrauch Optimieren
  • Eingebaute Sicherheitsvorrichtung schaltet die Heizung bei 45°C aus

Eigenschaften des Pahlén Wärmetauscher AQUA-MEX (F.E)

  • Dreistufige Wechselstrom-Umwälzpumpe
  • Leistungsbereich 40, 70 kW (100 kW auf Anfrage)
  • Digitale Steuerung und Anzeige
  • Elektronischer Durchflussschalter
  • Spule aus V4A
  • Anschluss Primärkreislauf (Warmwasser) 1" Außengewinde
  • Anschluss Sekundärkreislauf (Poolwasser) 63 mm Klebemuffe oder 2" Außengewinde
  • Einbau zusammen mit Heizkesseln, Wärmepumpen, Solaranlagen oder anderen Wärmequellen möglich



Montage des Pool Wärmetauscher Aqua-Mex (F.E)

Montagebeispiel des Wärmetauscher Pool Aqua-Mex (F.E)

1. Skimmer

2. Bodenablauf

3. Einlaufdüse

4. Gegenstromanlage

5. Beleuchtung

6. Filterpumpe

7. Filter

8. Pool Wärmetauscher Aqua-Mex FE

9. Rückschlagklappe

10. Rückspülen (Wasserablauf)

11. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.) Anschlussbeispiel des Pahlén Aqua-Mex Pool Wärmetauschers an der Heilquelle

9. Rückschlagklappe

12. Wärmetauscher Aqua-Mex FE

13. Umwälzspumpe

Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX (F.E):

Abmessungen des Pahlén Schwimmbad Wärmetauscher AQUA-MEX (F.E)

Bedienungsanleitung Pahlén Pool Wärmetauscher Aqua-Mex (F.E)
