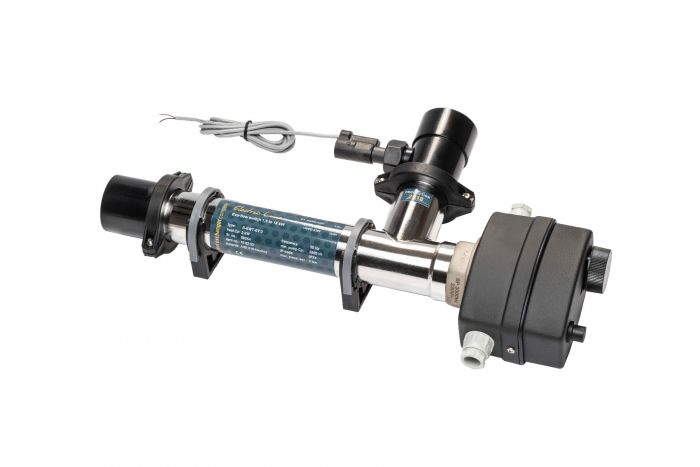

Daprà Elektroheizer D-EWT

Der Daprà Pool Elektroheizer D-EWT-EV wird aus hochwertigen Materialien gefertigt.

Dieser Elektrowärmetauscher der Serie D-EWT-Evo von Daprà ist, mit Regelthermostat 0-40 °C, Sicherheitsthermostat 55°C, Pendelschalter als Wassermangelsicherung und hochkorrosionsbeständigen Heizstäben aus Incoloy 825, zur Erwärmung von Schwimmbädern, Whirlpools und ähnlichen Anlagen vielseitig einsetzbar.

Zur Einbindung des Elektroheize in den Wasserkreislauf wurden eigens zwei neue innovative Klebemuffen Ø 50 mm entwickelt. In eine der zwei Klebemuffen wird der Pendelschalter eingeschraubt. So besteht die Möglichkeit, wahlweise den Pendelschalter am Eingang oder Ausgang des Elektrowärmetauschers zu positionieren.

Ein weiterer Vorteil ist, dass bei Wartung oder Reparaturarbeiten der Pendelschalter geschützt an der Rohrleitung bleiben kann.

Geeignet für stationäre und mobile Anlagen.

Abmessungen des Daprà Schwimmbad Elektroheizer D-EWT-EV:

Abmessungen des Daprá Schwimmbad Elektroheizer D-EWT

Artikel:	Art. Nr.:	A:	B:	C:	D:	E:	F:
D-EWT-EV 1,5 kW	150100	293 mm	D. 50 mm	345 mm	475 mm	110 mm	255 mm
D-EWT-EV 3 kW	150101	293 mm	D. 50 mm	345 mm	475 mm	110 mm	255 mm
D-EWT-EV 6 kW	150102	363 mm	D. 50 mm	415 mm	545 mm	110 mm	255 mm
D-EWT-EV 9 kW	150103	363 mm	D. 50 mm	415 mm	545 mm	110 mm	260 mm
D-EWT-EV 12 kW	150104	453 mm	D. 50 mm	505 mm	635 mm	110 mm	260 mm
D-EWT-EV 15 kW	150105	553 mm	D. 50 mm	605 mm	735 mm	110 mm	270 mm
D-EWT-EV 18 kW	150106	653 mm	D. 50 mm	705 mm	835 mm	110 mm	270 mm

Artikel:	Art. Nr.:
D-EWT-EV 1,5 kW	150100
D-EWT-EV 3 kW	150101
D-EWT-EV 6 kW	150102
D-EWT-EV 9 kW	150103
D-EWT-EV 12 kW	150104
D-EWT-EV 15 kW	150105
D-EWT-EV 18 kW	150106

Artikel:	A:
D-EWT-EV 1,5 kW	293 mm
D-EWT-EV 3 kW	293 mm
D-EWT-EV 6 kW	363 mm
D-EWT-EV 9 kW	363 mm
D-EWT-EV 12 kW	453 mm
D-EWT-EV 15 kW	553 mm
D-EWT-EV 18 kW	653 mm

Artikel:	B:
D-EWT-EV 1,5 kW	D. 50 mm
D-EWT-EV 3 kW	D. 50 mm
D-EWT-EV 6 kW	D. 50 mm
D-EWT-EV 9 kW	D. 50 mm
D-EWT-EV 12 kW	D. 50 mm
D-EWT-EV 15 kW	D. 50 mm
D-EWT-EV 18 kW	D. 50 mm

Artikel:	C:
D-EWT-EV 1,5 kW	345 mm
D-EWT-EV 3 kW	345 mm
D-EWT-EV 6 kW	415 mm
D-EWT-EV 9 kW	415 mm
D-EWT-EV 12 kW	505 mm
D-EWT-EV 15 kW	605 mm
D-EWT-EV 18 kW	705 mm

Artikel:	D:
D-EWT-EV 1,5 kW	475 mm
D-EWT-EV 3 kW	475 mm
D-EWT-EV 6 kW	545 mm
D-EWT-EV 9 kW	545 mm
D-EWT-EV 12 kW	635 mm
D-EWT-EV 15 kW	735 mm
D-EWT-EV 18 kW	835 mm

Artikel:	E:
D-EWT-EV 1,5 kW	110 mm
D-EWT-EV 3 kW	110 mm
D-EWT-EV 6 kW	110 mm
D-EWT-EV 9 kW	110 mm
D-EWT-EV 12 kW	110 mm
D-EWT-EV 15 kW	110 mm
D-EWT-EV 18 kW	110 mm

Artikel:	F:
D-EWT-EV 1,5 kW	255 mm
D-EWT-EV 3 kW	255 mm
D-EWT-EV 6 kW	255 mm
D-EWT-EV 9 kW	260 mm
D-EWT-EV 12 kW	260 mm
D-EWT-EV 15 kW	270 mm
D-EWT-EV 18 kW	270 mm

Technische Eigenschaften von dem Daprà Pool Elektroheizer D-EWT-EV:

	Elektroheizer Daprà D-EWT-EV 1,5	Elektroheizer Daprà D-EWT-EV 3	Elektroheizer Daprà D-EWT-EV 6	Elektroheizer Daprà D-EWT-EV 9	Elektroheizer Daprà D-EWT-EV 12	Elektroheizer Daprà D-EWT-EV 15	Elektroheizer Daprà D-EWT-EV 18
Art. Nr.:	150100	150101	150102	150103	150104	150105	150106
Wärmeleistung:	1,5 kW	3,0 kW	6,0 kW	9,0 kW	12,0 kW	15,0 kW	18,0 kW
Min. Pumpenleistung:	2.800 l/h	2.800 l/h	2.800 l/h	2.800 l/h	2.800 l/h	2.800 l/h	2.800 l/h
Max. Betriebsdruck:	3,0 bar	3,0 bar	3,0 bar	3,0 bar	3,0 bar	3,0 bar	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404	AISI 316 / 1.4404	AISI 316 / 1.4404	AISI 316 / 1.4404	AISI 316 / 1.4404	AISI 316 / 1.4404	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825	Incoloy 825
Schutzart:	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
Stromaufnahme bei 3 x 400 V:	2,2 A	4,3 A	8,7 A	13 A	17,3 A	21,7 A	26 A
Stromaufnahme bei 3 x 230 V:	3,8 A	7,4 A	15 A	22,5 A	30 A	37,6 A	45 A
Stromaufnahme bei 1 x 230 V:	6,6 A	12,9 A	26,1 A	/	/	/	/
Frequenz:	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Schützsteuerung:	außerhalb	außerhalb	außerhalb	außerhalb	außerhalb	außerhalb	außerhalb

Art. Nr.: 150100:	Elektroheizer Daprà D-EWT-EV 1,5:
Wärmeleistung:	1,5 kW
Min. Pumpenleistung:	2.800 l/h
Max. Betriebsdruck:	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825
Schutzart:	IPX4
Stromaufnahme bei 3 x 400 V:	2,2 A
Stromaufnahme bei 3 x 230 V:	3,8 A
Stromaufnahme bei 1 x 230 V:	6,6 A
Frequenz:	50/60 Hz
Schützsteuerung:	außerhalb

Art. Nr.: 150101:	Elektroheizer Daprà D-EWT-EV 3:
Wärmeleistung:	3,0 kW
Min. Pumpenleistung:	2.800 l/h
Max. Betriebsdruck:	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825
Schutzart:	IPX4
Stromaufnahme bei 3 x 400 V:	4,3 A
Stromaufnahme bei 3 x 230 V:	7,4 A
Stromaufnahme bei 1 x 230 V:	12,9 A
Frequenz:	50/60 Hz
Schützsteuerung:	außerhalb

Art. Nr.: 150102:	Elektroheizer Daprà D-EWT-EV 6:
Wärmeleistung:	6,0 kW
Min. Pumpenleistung:	2.800 l/h
Max. Betriebsdruck:	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825
Schutzart:	IPX4
Stromaufnahme bei 3 x 400 V:	8,7 A
Stromaufnahme bei 3 x 230 V:	15 A
Stromaufnahme bei 1 x 230 V:	26,1 A
Frequenz:	50/60 Hz
Schützsteuerung:	außerhalb

Art. Nr.: 150103:	Elektroheizer Daprà D-EWT-EV 9:
Wärmeleistung:	9,0 kW
Min. Pumpenleistung:	2.800 l/h
Max. Betriebsdruck:	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825
Schutzart:	IPX4
Stromaufnahme bei 3 x 400 V:	13 A
Stromaufnahme bei 3 x 230 V:	22,5 A
Stromaufnahme bei 1 x 230 V:	/
Frequenz:	50/60 Hz
Schützsteuerung:	außerhalb

Art. Nr.: 150104:	Elektroheizer Daprà D-EWT-EV 12:
Wärmeleistung:	12,0 kW
Min. Pumpenleistung:	2.8000 l/h
Max. Betriebsdruck:	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825
Schutzart:	IPX4
Stromaufnahme bei 3 x 400 V:	17,3 A
Stromaufnahme bei 3 x 230 V:	30 A
Stromaufnahme bei 1 x 230 V:	/
Frequenz:	50/60 Hz
Schützsteuerung:	außerhalb

Art. Nr.: 150105:	Elektroheizer Daprà D-EWT-EV 15:
Wärmeleistung:	15,0 kW
Min. Pumpenleistung:	2.800 l/h
Max. Betriebsdruck:	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825
Schutzart:	IPX4
Stromaufnahme bei 3 x 400 V:	21,7 A
Stromaufnahme bei 3 x 230 V:	37,6 A
Stromaufnahme bei 1 x 230 V:	/
Frequenz:	50/60 Hz
Schützsteuerung:	außerhalb

Art. Nr.: 150106:	Elektroheizer Daprà D-EWT-EV 18:
Wärmeleistung:	18,0 kW
Min. Pumpenleistung:	2.800 l/h
Max. Betriebsdruck:	3,0 bar
Werkstoff Gehäuse poliert:	AISI 316 / 1.4404
Werkstoff Heizstab:	Incoloy 825
Schutzart:	IPX4
Stromaufnahme bei 3 x 400 V:	26 A
Stromaufnahme bei 3 x 230 V:	45 A
Stromaufnahme bei 1 x 230 V:	/
Frequenz:	50/60 Hz
Schützsteuerung:	außerhalb
