Pahlén Wärmetauscher HI-TEMP

Art.nr.
Wärmetauscher HI-TEMP

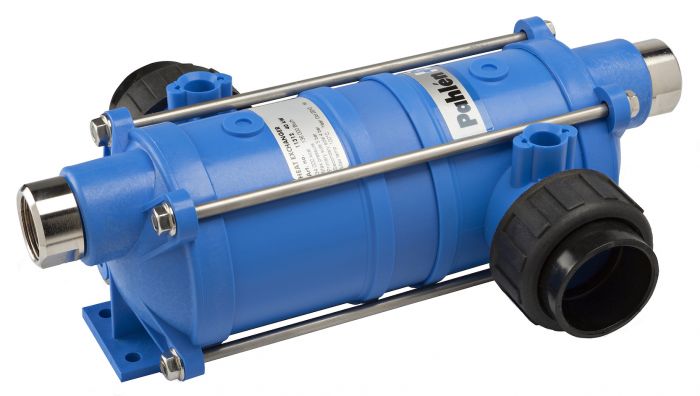

Der Pahlén Hi-Temp Pool Wärmetauscher ist ein Spiralwärmetauscher aus Thermoplasten mit einem hohen Glasanteil für zusätzliche Haltbarkeit.

Der maximale Druck im Sekundärkreis (Poolwasser) beträgt 4 bar und im Primärkreis (Warmwasser) 5 bar.

Der Schwimmbad Wärmetauscher eignet sich für Pools mit bis 300 m³ Beckenvolumen.

Eigenschaften des Pahlén Pool Wärmetauscher HI-Temp:

• Außenmantel aus Thermoplast

• Integrierte Wandhalterung

• Zwei verschiedene Leistungsstufen: 40 und 75 kW

• Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung

• Kann horizontal oder vertikal montiert werden

Wärmetauscher Pool: Anschluss Heizung: Anschluss Schwimmbad Klebemuffe:
Pahlén Hi-Temp 40 kW 1" Innengewinde Ø 50 mm
Pahlén HI-Temp 75 kW 1" Innengewinde Ø 50 mm
Modell: Anschluss Heizung:
Pahlén Hi-Temp 40 kW 1" Innengewinde
Pahlén HI-Temp 75 kW 1" Innengewinde
Modell: Anschluss Schwimmbad Klebemuffe:
Pahlén Hi-Temp 40 kW Ø 50 mm
Pahlén HI-Temp 75 kW Ø 50 mm



Montage des Pool Wärmetauscher Hi-Temp

1. Pool Wärmetauscher HI-Temp

2. Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)

3. Primärer Heizwasserkreis

4. Thermostat

5. Luftschieber

6. Rückschlagklappe

7. Umwälzpumpe

8. Sekundärkreis (Poolwasser)

9. Filter

10. Filterpumpe

11. Poolwassereingang (Saugseite der Filterpumpe)

12. Rücklauf des Poolwassers

13. Rückspülen (Wasserablauf)

Abmessungen des Pahlén Schwimmbad Wärmetauscher Hi-Temp

Abmessungen der Pahlén Schwimmbad Wärmetauscher Hi-Temp

Artikel: Art. Nr.: A: B: C:
HI-Temp 40 kW 11312 277 360 315
Hi-Temp 75 kW 11314 454 535 492
Artikel: Art. Nr.:
Hi-Temp 40 kW 1132
Hi-Temp 75 kW 11314
Artikel: A:
Hi-Temp 40 kW 277
Hi-Temp 75 kW 454
Artikel: B:
Hi-Temp 40 kW 360
Hi-Temp 75 kW 535
Artikel: C:
Hi-Temp 40 kW 315
Hi-Temp 75 kW 492



Bedienungsanleitung Pahlén Pool Wärmetauscher Hi-Temp
