Pool Wärmetauscher Pahlén MAXI-FLO
Art.nr.

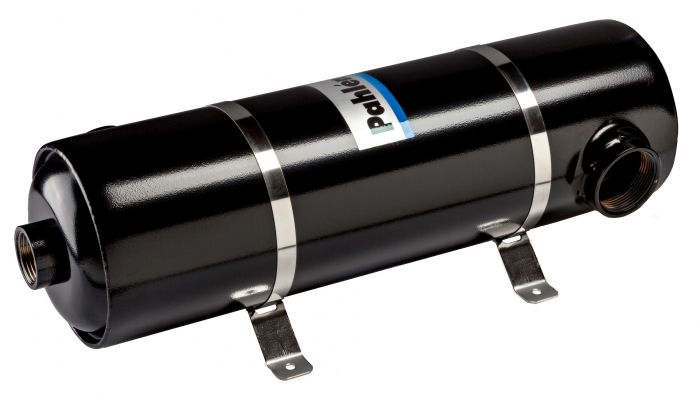

Wärmetauscher MAXI-FLOW
Der Pahlén Pool Wärmetauscher eignet sich für Pools mit bis zu 450 m³ Wasservolumen.
Der Pahlén Pool Wärmetauscher Maxi-Flo überzeugt mit seinen hervorragenden Heizeigenschaften und hochwertigen Materialien.
Maxi-Flo ist ein Röhrenwärmetauscher mit hervorragenden Heizeigenschaften. Es besteht aus säurebeständigem Edelstahl AISI 316L für eine optimale Lebensdauer.
Der Pool Wärmetauscher ist mit den mitgelieferten verstellbaren Edelstahlhalterungen leicht zu installieren.
Der maximale Druck im Sekundärkreislauf (Poolwasser) beträgt 5 bar und der Primärkreislauf (Warmwasser) beträgt 10 bar.
Geeignet für Becken bis 450 m³.
Dieser Wärmetauscher für Pools ist sehr langlebig und besteht aus Rostfreiem Edelstahl.
Eigenschaften des Pahlén Pool Wärmetauscher MAXI FLO:
- Präzisionsgeschweißter Außenmantel
- 37 nahtlose Rohre mit Durchflussbegrenzern für Heißwasser
- Vier verschiedene Leistungsstufen 40, 60, 75 und 120 kW
- Wird an eine vorhandene Wärmequelle angeschlossen wie z.B. die Hausheizung
- Kann bei Bedarf in Reihe geschaltet werden
- Vertikale Montage
| Wärmetauscher Pool: | Anschluss Heizung Innengewinde: | Anschluss Schwimmbad Innengewinde: |
| Pahlén MAXI-FLO 40 kW | IG 1" | IG 1 ½“ |
| Pahlén MAXI-FLO 60 kW | IG 1" | IG 1 ½“ |
| Pahlén MAXI-FLO 75 kW | IG 1" | IG 1 ½“ |
| Pahlén MAXI-FLO 120 kW | IG 1" | IG 2“ |
| Modell: | Anschluss Heizung Innengewinde: |
|---|---|
| Pahlén MAXI-FLO 40 kW | IG 1" |
| Pahlén MAXI-FLO 60 kW | IG 1" |
| Pahlén MAXI-FLO 75 kW | IG 1" |
| Pahlén MAXI-FLO 120 kW | IG 1" |
| Modell: | Anschluss Schwimmbad Innengewinde: |
|---|---|
| Pahlén MAXI-FLO 40 kW | IG 1 ½“ |
| Pahlén MAXI-FLO 60 kW | IG 1 ½“ |
| Pahlén MAXI-FLO 75 kW | IG 1 ½“ |
| Pahlén MAXI-FLO 120 kW | IG 2“ |
Montage des Pool Wärmetauscher Maxi-Flo:
- Pool Wärmetauscher Maxi-Flo
- Heizquelle (Heizkessel, Sonnenkollektor, Wärmepumpe usw.)
- Primärer Heizwasserkreis
- Thermostat
- Luftschieber
- Rückschlagklappe
- Umwälzpumpe
- Sekundärkreis (Poolwasser)
- Filter
- Filterpumpe
- Poolwassereingang (Saugseite der Filterpumpe)
- Rücklauf des Poolwassers
- Rückspülen (Wasserablauf)
Abmessungen des Pahlén Schwimmbad Wärmetauscher Maxi-Flow:
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | F: |
| Maxi-Flow 40 kW | 11365 | 139 | 129 | 1" | 355 | 92 | 1 ½“ |
| Maxi-Flow 60 kW | 11366 | 139 | 129 | 1" | 485 | 92 | 1 ½“ |
| Maxi-Flow 75 kW | 11367 | 139 | 129 | 1" | 600 | 85 | 2“ |
| Maxi-Flow 120 kW | 11368 | 139 | 129 | 1 ½“ | 1070 | 85 | 2“ |
| Artikel: | Art. Nr.: |
|---|---|
| Maxi-Flow 40 kW | 11365 |
| Maxi-Flow 60 kW | 11366 |
| Maxi-Flow 75 kW | 11367 |
| Maxi-Flow 120 kW | 11368 |
| Artikel: | A: |
|---|---|
| Maxi-Flow 40 kW | 139 |
| Maxi-Flow 60 kW | 139 |
| Maxi-Flow 75 kW | 139 |
| Maxi-Flow 120 kW | 139 |
| Artikel: | B: |
|---|---|
| Maxi-Flow 40 kW | 129 |
| Maxi-Flow 60 kW | 129 |
| Maxi-Flow 75 kW | 129 |
| Maxi-Flow 120 kW | 129 |
| Artikel: | C: |
|---|---|
| Maxi-Flow 40 kW | 1" |
| Maxi-Flow 60 kW | 1" |
| Maxi-Flow 75 kW | 1" |
| Maxi-Flow 120 kW | 1 ½“ |
| Artikel: | D: |
|---|---|
| Maxi-Flow 40 kW | 355 |
| Maxi-Flow 60 kW | 485 |
| Maxi-Flow 75 kW | 600 |
| Maxi-Flow 120 kW | 1070 |
| Artikel: | E: |
|---|---|
| Maxi-Flow 40 kW | 92 |
| Maxi-Flow 60 kW | 92 |
| Maxi-Flow 75 kW | 85 |
| Maxi-Flow 120 kW | 85 |
| Artikel: | F: |
|---|---|
| Maxi-Flow 40 kW | 1 ½“ |
| Maxi-Flow 60 kW | 1 ½“ |
| Maxi-Flow 75 kW | 2" |
| Maxi-Flow 120 kW | 2“ |
