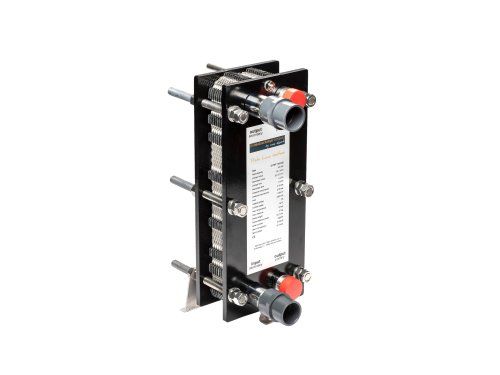

Daprà Plattenwärmetauscher doppelwandig DW-PWT-Plus Titanium | 40 °C Primärkreislauf
Der doppelwandige Titan Pool Plattenwärmetauscher Daprà DW‑PWT‑Plus ist ein besonders sicherer und korrosionsbeständiger Wärmetauscher, der selbst in Salzwasserpools und aggressiven Wasserbedingungen zuverlässig für effizient beheiztes Poolwasser sorgt.
Dank der doppelwandigen Konstruktion und Belgaqua‑Zertifizierung (EN 1717) ist er ideal für private, gewerbliche und öffentliche Poolanlagen geeignet.
Doppelwandiger Titan Pool Plattenwärmetauscher Daprà DW-PWT-Plus - Belgaqua-zertifiziert EN1717
Der doppelwandige Titan Pool Plattenwärmetauscher Daprà DW-PWT-Plus ist ein besonders sicherer und korrosionsbeständiger Wärmetauscher, der speziell für die Beheizung von Pools – auch mit Salzwasser oder anderen aggressiven Wasserarten – entwickelt wurde.
Dank seiner doppelwandigen Konstruktion bietet er zusätzlichen Schutz und erfüllt hohe Sicherheitsanforderungen, z. B. bei gewerblichen oder öffentlichen Anwendungen. Zudem ist der Wärmetauscher Belgaqua-zertifiziert gemäß EN 1717 und eignet sich damit ideal für Installationen mit erhöhten Anforderungen an den Trinkwasserschutz.
Die korrosionsbeständigen Titanplatten sorgen für eine zuverlässige und gleichmäßige Wärmeübertragung und machen den Wärmetauscher ideal für den Einsatz mit Wärmepumpen, Solaranlagen, Hausheizungen sowie anderen modernen Heizsystemen.
Durch seine effiziente Bauweise wird die verfügbare Heizenergie optimal genutzt – für angenehm warmes Poolwasser bei gleichzeitig niedrigem Energieverbrauch.
Der DW-PWT-Plus ist in verschiedenen Leistungsgrößen erhältlich (in 20 kW, 40 kW, 60 kW und 80 kW) und eignet sich sowohl für private Salzwasserpools als auch für Hotel-, Wellness- und Gewerbe-Poolanlagen, insbesondere dort, wo Normkonformität nach EN 1717 vorgeschrieben ist.
Abmessungen des Daprà Schwimmbad Wärmetauscher Titan DW-PWT-Plus:
| Artikel: | Art. Nr.: | A: | B: | C: | D: | E: | H1/F | H1/G: | J: |
| DW-PWT-Plus 20 Ti | 101468 | 200 mm | 470mm | 70 mm | 380 mm | 135 mm | 70 mm / 1¼” | 40 mm / 1¼” | 30 mm |
| DW-PWT-Plus 40 Ti | 101469 | 200 mm | 470mm | 70 mm | 380 mm | 135 mm | 70 mm / 1¼” | 40 mm / 1¼” | 51 mm |
| DW-PWT-Plus 60 Ti | 101470 | 200 mm | 470mm | 70 mm | 380 mm | 185 mm | 70 mm / 1¼” | 40 mm / 1¼” | 78 mm |
| DW-PWT-Plus 80 Ti | 101471 | 200 mm | 470mm | 70 mm | 380 mm | 185 mm | 70 mm / 1¼” | 40 mm / 1¼” | 99 mm |
| DW-PWT-Plus 20 Ti | |
|---|---|
| Art. Nr.: | 101468 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 135 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 30 mm |
| DW-PWT-Plus 40 Ti | |
|---|---|
| Art. Nr.: | 101469 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 135 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 51 mm |
| DW-PWT-Plus 60 Ti | |
|---|---|
| Art. Nr.: | 101470 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 185 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 78 mm |
| DW-PWT-Plus 80 Ti | |
|---|---|
| Art. Nr.: | 101471 |
| A: | 200 mm |
| B: | 470 mm |
| C: | 70 mm |
| D: | 380 mm |
| E: | 185 mm |
| H1/F: | 70 mm / 1¼” |
| H1/G: | 40 mm / 1¼” |
| J: | 99 mm |
Technische Daten von dem Daprà Pool Wärmetauscher Titanium DW-PWT-Plus:
| Artikel | DW-PWT-Plus 20 Ti | DW-PWT-Plus 40 Ti | DW-PWT-Plus 60 Ti | DW-PWT-Plus 80 Ti |
| Art. Nr.: | 101468 | 101469 | 101470 | 101471 |
| Wärmeleistung: | 20 kW | 40 kW | 60 kW | 80 kW |
| Primär ein/aus: | 40/30,84°C | 40/30°C | 40/29,96°C | 40/30°C |
| Sekundär ein/aus: | 20/29,59°C | 20/29,9°C | 20/29,77°C | 20/30°C |
| Durchflussmenge primär: | 1,9 m³/h | 3,5 m³/h | 5,2 m³/h | 7 m³/h |
| Durchflussmenge sekundär: | 1,8 m³/h | 3,5 m³/h | 5,3 m³/h | 7 m³/h |
| Druckverlust primär: | 0,24 bar | 0,27 bar | 0,24 bar | 0,27 bar |
| Druckverlust sekundär: | 0,23 bar | 0,28 bar | 0,26 bar | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20°C | 20°C | 20°C | 20°C |
| Installation Schwimmbad: | bypass | bypass | bypass | bypass |
| Anzahl Platten: | 9 | 15 | 23 | 29 |
| Fläche: | 0,29 m² | 0,53 m² | 0,861 m² | 1,10 m² |
| Material Platten: | titanium | titanium | titanium | titanium |
| Material Gewindestangen: | AISI 304 | AISI 304 | AISI 304 | AISI 304 |
| Max. Betriebstemperatur: | 90°C | 90°C | 90°C | 90°C |
| Max. Betriebsdruck: | 10 bar | 10 bar | 10 bar | 10 bar |
| Leergewicht Titan: | 25 kg | 27 kg | 29 kg | 30 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR | S 235 JR | S 235 JR | S 235 JR |
| Dichtungen NBRHT: | max. 150°C | max. 150°C | max. 150°C | max. 150°C |
| Art. Nr.: 101468 | DW-PWT-Plus 20 Ti |
|---|---|
| Wärmeleistung: | 20 kW |
| Primär ein/aus: | 40/30,84°C |
| Sekundär ein/aus: | 20/29,59°C |
| Durchflussmenge primär: | 1,9 m³/h |
| Durchflussmenge sekundär: | 1,8 m³/h |
| Druckverlust primär: | 0,24 bar |
| Druckverlust sekundär: | 0,23 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 9 |
| Fläche: | 0,29 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 25 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101469 | DW-PWT-Plus 40 Ti |
|---|---|
| Wärmeleistung: | 40 kW |
| Primär ein/aus: | 40/30°C |
| Sekundär ein/aus: | 20/29,9°C |
| Durchflussmenge primär: | 3,5 m³/h |
| Durchflussmenge sekundär: | 3,5 m³/h |
| Druckverlust primär: | 0,27 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 15 |
| Fläche: | 0,53 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 27 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101470 | DW-PWT-Plus 60 Ti |
|---|---|
| Wärmeleistung: | 60 kW |
| Primär ein/aus: | 40/29,96°C |
| Sekundär ein/aus: | 20/29,77°C |
| Durchflussmenge primär: | 5,2 m³/h |
| Durchflussmenge sekundär: | 5,3 m³/h |
| Druckverlust primär: | 0,24 bar |
| Druckverlust sekundär: | 0,26 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 23 |
| Fläche: | 0,861 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 29 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
| Art. Nr.: 101471 | DW-PWT-Plus 80 Ti |
|---|---|
| Wärmeleistung: | 80 kW |
| Primär ein/aus: | 40/30°C |
| Sekundär ein/aus: | 20/30°C |
| Durchflussmenge primär: | 7 m³/h |
| Durchflussmenge sekundär: | 7 m³/h |
| Druckverlust primär: | 0,27 bar |
| Druckverlust sekundär: | 0,28 bar |
| Berechnungsgrundlage sekundär: | 20 °C |
| Installation Schwimmbad: | Bypass |
| Anzahl Platten: | 29 |
| Fläche: | 1,10 m² |
| Material Platten: | titanium |
| Material Gewindestange: | AISI 304 |
| Max. Betriebstemperatur: | 90 °C |
| Max. Betriebsdruck: | 10 bar |
| Leergewicht Titan: | 30 kg |
| Gestellmaterial lackiert RAL9005: | S 235 JR |
| Dichtungen NBRHT: | max. 150 °C |
