Sandfilteranlage Hawaii Ø 400

Art.nr.

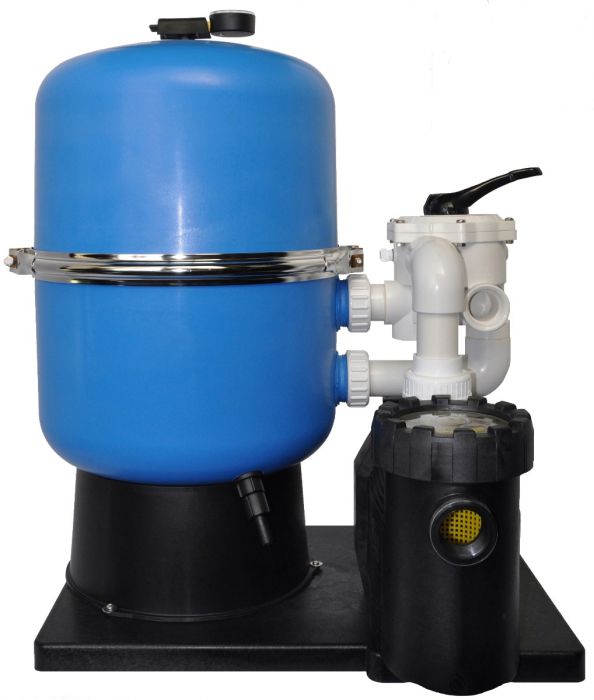

Hawaii Ø 400 Sandfilteranlage

Die Hawaii Sandfilteranlage eignet sich für Pools mit einen Beckenvolumen von bis zu 50 m³. Durch den teilbaren Filterbehälter ist es sehr einfach den Filtersand in den Filterbehälter einzufüllen oder zu tauschen. Als Filterpumpe wird eine Pumpe von der Firma Speck oder Aqua Technix verwendet.

Die Hawaii Sandfilteranlage eignet sich für Pools mit einen Beckenvolumen von bis zu 50 m³.

Durch den teilbaren Filterbehälter ist es sehr einfach den Filtersand in den Filterbehälter einzufüllen oder zu tauschen.

Als Filterpumpe wird eine Pumpe von der Firma Speck oder Aqua Technix verwendet.

Der Filterbehälter und die Filterpumpe sind Made in Germany !!! Die Filteranlage wir fertig montiert ausgeliefert..

Des Weiteren eignet sich die Filteranlagen für Salzwasserpools mit einem Salzgehalt von bis zu 0,5 % (entspricht 5 g Salz pro Liter Wasser).



Das 6-Wege-Side-Mount-Ventil der Hawaii Ø 400 Sandfilteranlage verfügt über folgende Funktionen:



Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.



Anschlussmöglichkeiten der Pool Filteranlage Hawaii 400:



Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Beim Wassereingang variieren die Anschlussmöglichkeit je nach Pumpe.

Pumpe:

  • Badu Magic: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm
  • Badu Top II: 2“ Innengewinde
  • Badu Prime 230V:   1 1/2“ Innengewinde
  • Badu Prime 400V:   1 1/2“ Innengewinde
  • Aqua Plus:    2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm
  • Badu Alpha: 2 x Klebemuffe Ø 50 mm
  • Badu Magna:    2“ Innengewinde

Wasserausgang am Ventil: 1 ½“ Innengewinde



Das 6-Wege-Side-Mount-Ventil der Hawaii Ø 400 Sandfilteranlage verfügt über folgende Eigenschaften:



  • Leichte Bedienbarkeit
  • Mehrsprachige Laserbeschriftung
  • Optimale Durchfluss- und Druckverlustwerte
  • Geräuscharme Funktion
  • Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
  • Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
  • 6-Wege / 7 Positionen => zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem



Abmessungen der Pool Filteranlage Hawaii Ø 400:



Maßzeichnung Sandfilteranlage Hawaii 400



Mit Filterpumpe: Länge (L): Breite (B): Höhe (H):
BADU Magic II 6 65 cm 57 cm 80 cm
BADU Top II 8 65 cm 60 cm 80 cm
BADU Prime 7 230 V 65 cm 60 cm 80 cm
BADU Prime 7 400 V 65 cm 60 cm 80 cm
OKU Aqua Plus 6 65 cm 57 cm 80 cm
BADU Magna 8 65 cm 60 cm 80 cm
BADU Alpha 6 65 cm 60 cm 80 cm
BADU Alpha 8 65 cm 60 cm 80 cm
Mit Filterpumpe: Länge (L):
BADU Magic II 6 65 cm
BADU Top II 8 65 cm
BADU Prime 7 230 V 65 cm
BADU Prime 7 400 V 65 cm
OKU Aqua Plus 6 65 cm
BADU Magna 8 65 cm
BADU Alpha 6 65 cm
BADU Alpha 8 65 cm
Mit Filterpumpe: Breite (B):
BADU Magic II 6 57 cm
BADU Top II 8 60 cm
BADU Prime 7 230 V 60 cm
BADU Prime 7 400 V 60 cm
OKU Aqua Plus 6 57 cm
BADU Magna 8 60 cm
BADU Alpha 6 60 cm
BADU Alpha 8 60 cm
Mit Filterpumpe: Höhe (H):
BADU Magic II 6 80 cm
BADU Top II 8 80 cm
BADU Prime 7 230 V 80 cm
BADU Prime 7 400 V 80 cm
OKU Aqua Plus 6 80 cm
BADU Magna 8 80 cm
BADU Alpha 6 80 cm
BADU Alpha 8 80 cm



Welches Filtermedium für die Sandfilteranlage:



Filterbehälter Ø: Menge Filtersand Filtersand Körnung: Menge Filterglas Filterglas Körnung: Menge Filterpearls Filterpearls Körnung: Menge Aqualoon / Filterbälle:
400 mm 50 kg 0,4 - 0,8 mm 50 kg 0,5 - 0,1 mm 43 kg 0,5 - 0,1 mm 1400 g
Filterbehälter Ø: Menge Filtersand Filtersand Körnung:
400 mm 50 kg 0,4 - 0,8 mm
Filterbehälter Ø: Menge Filterglas Filterglas Körnung:
400 mm 50 kg 0,5 - 0,1 mm
Filterbehälter Ø: Menge Filterpearls Filterpearls Körnung:
400 mm 43 kg 0,5 - 0,1 mm
Filterbehälter Ø: Menge Aqualoon / Filterbälle:
400 mm 1400 g





Im Lieferumfang ist der Filterkessel aus glasfaserverstärktem PP, geräuschdämmende Grundplatte, 6-Wege-Side-Mount-Ventil, Düsenkreuz, Manometer, Entleerung mit selbstansaugender Pumpe.



Maximaler Betriebsdruck: 1,5 bar
