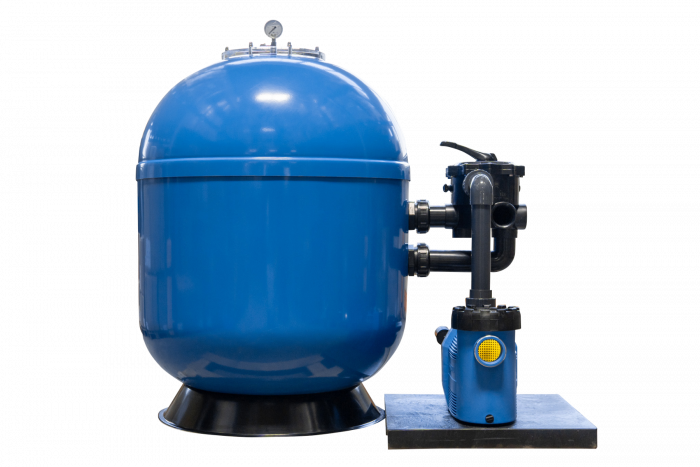

Sandfilteranlage GFK Atlantica Ø 750 mm

Art.nr.

Die hochwertige GFK Sandfilteranlage Atlantica Ø 750 mm liefert ein optimales Filterergebnis.

Die Filteranlage eignet sich für Pools mit bis zu 168 m³ Wasservolumen.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Details

Die OKU GFK Sandfilteranlage Atlantica Ø 750 mm mit 6-Wege-Side-Mount-Ventil eignet sich für jegliche Art von Pools.

Die GFK Sandfilteranlage Ø 750 mm Atlantica eignet sich für alle Arten von Pool Installationen.

Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.

Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.

Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.

Die hochwertigen Filterkessel werden in Handarbeit gefertigt.

Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.

Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.

Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der Tausch vom Filtermedium, vorgenommen werden.

Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.

Öffnung von dem OKU GFK Filterbehälter Atlantica Ø 750 mm

Um das Befüllen bzw. den Tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.

Diffusor von dem OKU GFK Filterbehälter Atlantica Ø 750 mm

Für die Filteranlage gibt es verschiedenste hochwertige Pumpen zur Auswahl.

Sandfilteranlage Atlantica Ø 750 mm mit BADU Prime 20 - 230 V Pumpe
Sandfilteranlage Atlantica Ø 750 mm mit BADU Prime 20 - 400 V Pumpe
Sandfilteranlage Atlantica Ø 750 mm mit BADU Delta 17 - 230 V Pumpe
Sandfilteranlage Atlantica Ø 750 mm mit BADU Delta 17 - 400 V Pumpe

Die Vorteile von den Atlantica GFK Sandfilter Ø 750 mm:

Filterkessel aus verstärktem Glasfaser
UV-beständig
Transparenter Deckel aus Methacrylat mit 8 Schrauben.
Filterkessel Öffnung: Ø 30 cm
Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
Betriebsdruck: bis zu 1,47 bar
Maximaler Druck: bis zu 2,45 bar

Anschlussmöglichkeiten der GFK Pool Filteranlage Atlantica Ø 750 mm:

Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Mit Filterpumpe:	Art. Nr.:	Anschluss Saugseite an der Filterpumpe:	Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:
BADU Prime 20 - 230 V Pumpe	400803-3	2“ IG	2“ IG	2“ IG
BADU Prime 20 - 400 V Pumpe	400803-4	2“ IG	2“ IG	2“ IG
BADU Delta 17 - 230 V Pumpe	400803-5	Ø 63 mm Pool Verrohrung	2“ IG	2“ IG
BADU Delta 17 - 400 V Pumpe	400803-6	Ø 63 mm Pool Verrohrung	2“ IG	2“ IG

Mit Filterpumpe:	BADU Prime 20 - 230 V Pumpe
Art. Nr.:	400803-3
Anschluss Saugseite an der Filterpumpe:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Prime 20 - 400 V Pumpe
Art. Nr.:	400803-4
Anschluss Saugseite an der Filterpumpe:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Delta 17 - 230 V Pumpe
Art. Nr.:	400803-5
Anschluss Saugseite an der Filterpumpe:	Ø 63 mm Pool Verrohrung
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Delta 17 - 400 V Pumpe
Art. Nr.:	400803-6
Anschluss Saugseite an der Filterpumpe:	Ø 63 mm Pool Verrohrung
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:

Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil wird entlastet. Dadurch werden die Dichtungen über den Winter geschont wenn die Filteranlage nicht im Betrieb ist.

Das 6-Wege-Side-Mount-Ventil der Atlantica Ø 750 Sandfilteranlage verfügt über folgende Eigenschaften:

Leichte Bedienbarkeit
Mehrsprachige Laserbeschriftung (Deutsch, Englisch, Französisch, Spanisch)
Optimale Durchfluss- und Druckverlustwerte
Geräuscharmer Betrieb
Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
6-Wege / 7 Positionen =>; zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem

Abmessungen von der GFK Filteranlage Atlantica:

Mit Filterpumpe:	Art. Nr.:	Länge (L):	Breite (B):	Höhe (H):
BADU Prime 20 - 230 V Pumpe	400803-3	ca. 111 cm	ca. 85 cm	ca. 111 cm
BADU Prime 20 - 400 V Pumpe	400803-4	ca. 111 cm	ca. 85 cm	ca. 111 cm
BADU Delta 17 - 230 V Pumpe	400803-5	ca. 111 cm	ca. 92,5 cm	ca. 111 cm
BADU Delta 17 - 400 V Pumpe	400803-6	ca. 111 cm	ca. 92,5 cm	ca. 111 cm

Mit Filterpumpe:	BADU Prime 20 - 230 V Pumpe
Art. Nr.:	400803-3
Länge (L):	ca. 111 cm
Breite (B):	ca. 85 cm
Höhe (H):	ca. 111 cm

Mit Filterpumpe:	BADU Prime 20 - 400 V Pumpe
Art. Nr.:	400803-4
Länge (L):	ca. 111 cm
Breite (B):	ca. 85 cm
Höhe (H):	ca. 111 cm

Mit Filterpumpe:	BADU Delta 17 - 230 V Pumpe
Art. Nr.:	400803-5
Länge (L):	ca. 111 cm
Breite (B):	ca. 92,5 cm
Höhe (H):	ca. 111 cm

Mit Filterpumpe:	BADU Delta 17 - 400 V Pumpe
Art. Nr.:	400803-6
Länge (L):	ca. 111 cm
Breite (B):	ca. 92,5 cm
Höhe (H):	ca. 111 cm

Technische Daten von der Pool Filteranlage Atlantica Ø 750 mm:

Filteranlage:	Sandfilteranlage Atlantica Ø 750 mm mit BADU Prime 20 - 230 V	Sandfilteranlage Atlantica Ø 750 mm mit BADU Prime 20 - 400 V	Sandfilteranlage Atlantica Ø 750 mm mit BADU Delta 17 - 230 V	Sandfilteranlage Atlantica Ø 750 mm mit BADU Delta 17 - 400 V
Art. Nr.:	400803-3	400803-4	400803-5	400803-6
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC	1 ºC bis 40 ºC	1 ºC bis 40 ºC	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG	2“ IG	2“ IG	2“ IG
Filterfläche:	0,44 m²	0,44 m²	0,44 m²	0,44 m²
Menge Filtersand Filtersand Körnung:	225 kg 0,4 - 0,8 mm	225 kg 0,4 - 0,8 mm	225 kg 0,4 - 0,8 mm	225 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	225 kg 0,5 - 1,0 mm	225 kg 0,5 - 1,0 mm	225 kg 0,5 - 1,0 mm	225 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	194 kg 0,5 - 1,0 mm	194 kg 0,5 - 1,0 mm	194 kg 0,5 - 1,0 mm	194 kg 0,5 - 1,0 mm
Menge Aqualoon / Filterbälle:	6300 g	6300 g	6300 g	6300 g
Technische Daten Filterpumpe:	BADU Prime 20 - 230 V Pumpe	BADU Prime 20 - 400 V Pumpe	BADU Delta 17 - 230 V Pumpe	BADU Delta 17 - 400 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe	Einstufige Poolpumpe	Einstufige Poolpumpe	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe	Selbstansaugende Pumpe	Selbstansaugende Pumpe	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	20 m³/h bei 8 Meter Wassersäule	20 m³/h bei 8 Meter Wassersäule	17 m³/h bei 8 Meter Wassersäule	17 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,29/1,00	1,20/1,00	0,72/0,55	0,69/0,55
Nennstrom (A)	1 ~ 230 V 6,20	3 ~ 400 V 2,55	1 ~ 230 V 3,50	3 ~ 400 V 1,40
Steckerfertig:	Nein	Nein	Nein	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 750 mm mit BADU Prime 20 - 230 V Pumpe:
Art. Nr.:	400803-3
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,44 m²
Menge Filtersand Filtersand Körnung:	225 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	255 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	194 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	6300 g
Technische Daten Filterpumpe:	BADU Prime 20 - 230 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	20 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,29/1,00
Nennstrom (A)	1 ~ 230 V 6,20
Steckerfertig:	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 750 mm mit BADU Prime 20 - 400 V Pumpe:
Art. Nr.:	400803-4
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,44 m²
Menge Filtersand Filtersand Körnung:	255 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	255 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	194 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	6300 g
Technische Daten Filterpumpe:	BADU Prime 20 - 400 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	20 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,20/1,00
Nennstrom (A)	3 ~ 400 V 2,55
Steckerfertig:	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 750 mm mit BADU Delta 17 - 230 V Pumpe:
Art. Nr.:	400803-5
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,44 m²
Menge Filtersand Filtersand Körnung:	225 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	225 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	194 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	6300 g
Technische Daten Filterpumpe:	BADU Delta 17 - 230 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	17 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	0,72/0,55
Nennstrom (A)	1 ~ 230 V 3,50
Steckerfertig:	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 750 mm mit BADU Delta 17 - 400 V Pumpe:
Art. Nr.:	400803-6
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,44 m²
Menge Filtersand Filtersand Körnung:	225 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	225 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	194 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	6300 g
Technische Daten Filterpumpe:	BADU Delta 17 - 400 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	17 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	0,69/0,55
Nennstrom (A)	3 ~ 400 V 1,40
Steckerfertig:	Nein
