Sandfilteranlage Grenada Ø 600

Art.nr.

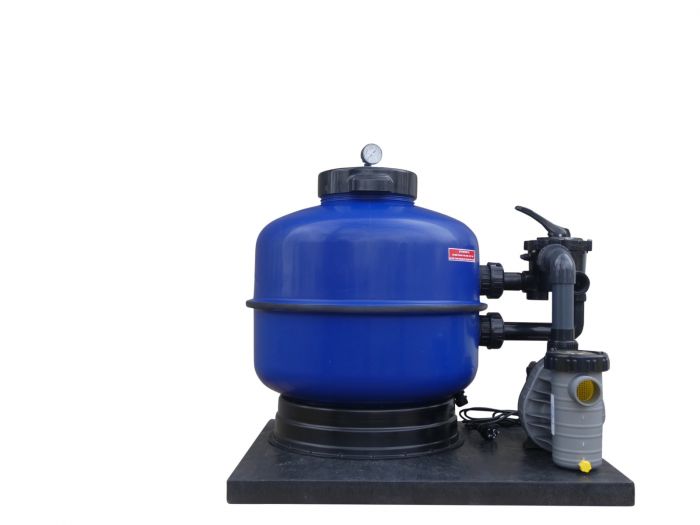

Grenada Ø 600 Sandfilteranlage

Die Grenada Sandfilteranlage ist für Pools mit einem Beckenvolumen von bis zu ca. 80 m³ geeignet. Diese Filteranlage wird fertig montiert ausgeliefert.

Die Grenada Sandfilteranlage ist für Pools mit einem Beckenvolumen von bis zu ca. 60 m³ geeignet. Diese Filteranlage wird fertig montiert ausgeliefert.

Als Filterpumpe wird entweder eine Pumpe von der Firma Speck Pumpen oder Aqua Technix verwendet. Der Filterbehälter und alle Pumpen sind Made in Germany !!!

Des Weiteren eignet sich die Filteranlagen für Salzwasserpools mit einem Salzgehalt von bis zu 0,5 % (entspricht 5 g Salz pro Liter Wasser).



Anschlussmöglichkeiten der Grenada Sandfilteranlage:

Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Beim Wassereingang variieren die Anschlussmöglichkeit je nach Pumpe.



Pumpen:

  • Badu Magic: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm
  • Badu Top II: 2“ Innengewinde
  • Badu Prime 230V:   2“IG
  • Badu Prime 400V:   2“IG
  • Aqua Plus: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm



Wasserausgang am Ventil: 1 ½“ Innengewinde



Das 6-Wege-Side-Mount-Ventil hat folgende Eigenschaften:

  • Leichte Bedienbarkeit
  • Mehrsprachige Laserbeschriftung
  • Optimale Durchfluss- und Druckverlustwerte
  • Geräuscharme Funktion
  • Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
  • Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
  • 6-Wege / 7 Positionen => zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem



Das 6-Wege-Side-Mount-Ventil der Grenada Sandfilteranlage verfügt über folgende Funktionen:



Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den kanalanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.



Abmessungen der Pool Filteranlage Grenada Ø 600:



Maßzeichnung Sandfilteranlage Grenada 600



Mit Filterpumpe: Länge (L): Breite (B): Höhe (H):
BADU Magic II 11 91 cm 77 cm 82 cm
BADU Top II 14 91 cm 75 cm 82 cm
BADU Prime 13 230 V 91 cm 76 cm 82 cm
BADU Prime 13 400 V 91 cm 76 cm 82 cm
OKU Aqua Plus 11 91 cm 78 cm 82 cm
Mit Filterpumpe: Länge (L):
BADU Magic II 11 91 cm
BADU Top II 14 91 cm
BADU Prime 13 230 V 91 cm
BADU Prime 13 400 V 91 cm
OKU Aqua Plus 11 91 cm
Mit Filterpumpe: Breite (B):
BADU Magic II 11 77 cm
BADU Top II 14 75 cm
BADU Prime 13 230 V 76 cm
BADU Prime 13 400 V 76 cm
OKU Aqua Plus 11 78 cm
Mit Filterpumpe: Höhe (H):
BADU Magic II 11 82 cm
BADU Top II 14 82 cm
BADU Prime 13 230 V 82 cm
BADU Prime 13 400 V 82 cm
OKU Aqua Plus 11 82 cm



Welches Filtermedium für die Sandfilteranlage:



Filterbehälter Ø: Menge Filtersand Filtersand Körnung: Menge Filterglas Filterglas Körnung: Menge Filterpearls Filterpearls Körnung: Menge Aqualoon / Filterbälle:
600 mm 125 kg 0,4 - 0,8 mm 125 kg 0,5 - 0,1 mm 106 kg 0,5 - 0,1 mm 3500 g
Filterbehälter Ø: Menge Filtersand Filtersand Körnung:
600 mm 125 kg 0,4 - 0,8 mm
Filterbehälter Ø: Menge Filterglas Filterglas Körnung:
600 mm 125 kg 0,5 - 0,1 mm
Filterbehälter Ø: Menge Filterpearls Filterpearls Körnung:
600 mm 106 kg 0,5 - 0,1 mm
Filterbehälter Ø: Menge Aqualoon / Filterbälle:
600 mm 3500 g



Im Lieferumfang ist der Filterkessel aus HDPE, geräuschdämmende Grundplatte, 6-Wege-Side-Mount-Ventil, Düsenkreuz, Manometer, Entleerung mit selbstansaugender Pumpe

Maximaler Betriebsdruck: 1,5 bar
