Sandfilteranlage Grenada Ø 500

Art.nr.

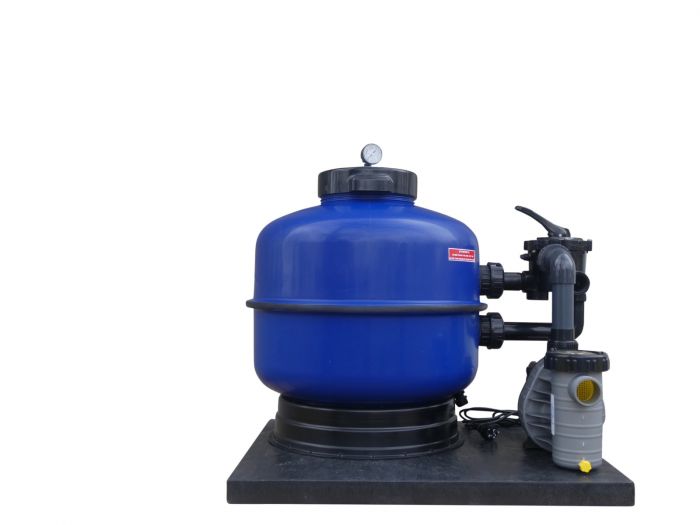

Grenada Ø 500 Sandfilteranlage

Die Grenada Sandfilteranlage ist für Pools mit einem Beckenvolumen von bis zu ca. 60 m³ geeignet.

Diese Filteranlage wird fertig montiert ausgeliefert.

Als Filterpumpe wird entweder eine Pumpe von der Firma Speck Pumpen oder Aqua Technix verwendet.

Der Filterbehälter und alle Pumpen sind Made in Germany !!!

Des Weiteren eignet sich die Filteranlagen für Salzwasserpools mit einem Salzgehalt von bis zu 0,5 % (entspricht 5 g Salz pro Liter Wasser).

Anschlussmöglichkeiten der Pool Filteranlage Grenada 500:

>

Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Beim Wassereingang variieren die Anschlussmöglichkeit je nach Filterpumpe.

Pumpe:

Badu Magic: 2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm

Badu Top II: 2“ Innengewinde

Badu Prime 230V:   1 ½“ Innengewinde

Badu Prime 400V:   1 ½“ Innengewinde

Aqua Plus:    2 x Klebemuffe Ø 50 mm oder 2 x Schlauchtülle Ø 38 mm

Wasserausgang am Ventil: 1 ½“ Innengewinde

Das 6-Wege-Side-Mount-Ventil hat folgende Eigenschaften:

  • Leichte Bedienbarkeit
  • Mehrsprachige Laserbeschriftung
  • Optimale Durchfluss- und Druckverlustwerte
  • Geräuscharme Funktion
  • Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
  • Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
  • 6-Wege / 7 Positionen => zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem



Das 6-Wege-Side-Mount-Ventil der Grenada Ø 500 Sandfilteranlage verfügt über folgende Funktionen:

Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den kanalanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.



Abmessungen der Pool Filteranlage Grenada Ø 500:

Maßzeichnung Sandfilteranlage Grenada 500



Mit Filterpumpe: Länge (L): Breite (B): Höhe (H):
BADU Magic II 8 84 cm 70 cm 77 cm
BADU Top II 12 84 cm 68 cm 77 cm
BADU Prime 11 230 V 84 cm 67 cm 77 cm
BADU Prime 11 400 V 84 cm 67 cm 77 cm
OKU Aqua Plus 8 84 cm 72 cm 77 cm
Mit Filterpumpe: Länge (L):
BADU Magic II 8 84 cm
BADU Top II 12 84 cm
BADU Prime 11 230 V 84 cm
BADU Prime 11 400 V 84 cm
OKU Aqua Plus 8 84 cm
Mit Filterpumpe: Breite (B):
BADU Magic II 8 70 cm
BADU Top II 8 68 cm
BADU Prime 11 230 V 67 cm
BADU Prime 11 400 V 67 cm
OKU Aqua Plus 8 72 cm
Mit Filterpumpe: Höhe (H):
BADU Magic II 8 77 cm
BADU Top II 12 77 cm
BADU Prime 11 230 V 77 cm
BADU Prime 11 400 V 77 cm
OKU Aqua Plus 8 77 cm



Im Lieferumfang ist der Filterkessel, geräuschdämmende Grundplatte, 6-Wege-Side-Mount-Ventil, Düsenkreuz, Manometer, Entleerung mit selbstansaugender Pumpe



Maximaler Betriebsdruck 1,5 bar

Empfohlene Sandmenge 75 kg mit einer Körnung
von 0,4 – 0,8 mm.

Bedienungsanleitung Grenada Sandfilteranlage
