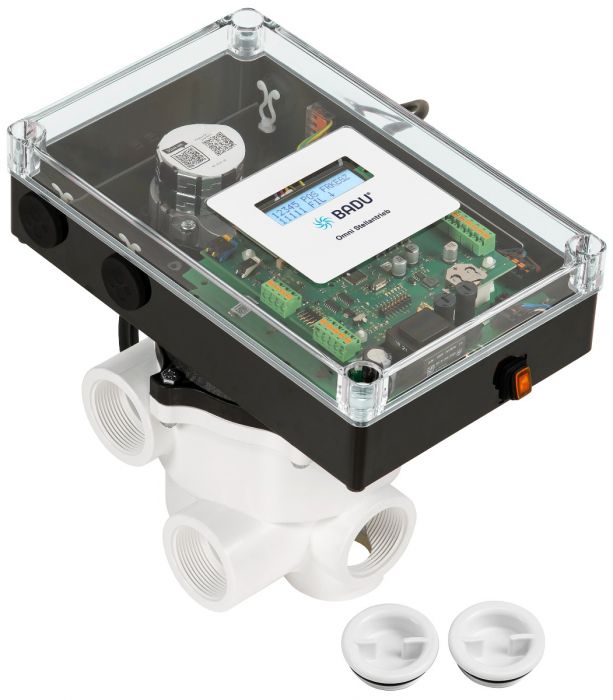

BADU Omni Stellantrieb – Automatischer Stellantrieb für 6-Wege-Filterventile
Automatisieren Sie Ihre Sandfilteranlage zuverlässig und komfortabel
Der BADU Omni Stellantrieb von SPECK Pumpen ist die ideale Lösung zur automatischen Ansteuerung von 6-Wege-Filterventilen bei Pool - Sandfilteranlagen.
Der elektrisch betriebene Stellantrieb übernimmt das präzise Verstellen des Ventils und ermöglicht die komfortable Einbindung in übergeordnete Poolsteuerungen.
Alle sechs Ventilstellungen können automatisch über eine externe Steuerung angefahren werden.
Mit dem BADU Omni Stellantrieb können sämtliche Positionen eines 6-Wege-Ventils automatisch angesteuert werden:
- Filtern
- Rückspülen
- Klarspülen
- Entleeren
- Geschlossen
- Zirkulieren
Über das Display oben am Stellantrieb wird die aktuelle Ventilstellung angezeigt.
Die gewünschte Ventilstellung wird über potenzialfreie Kontakte oder alternativ über 230-V-Steuereingänge vorgegeben.
Nach Erreichen der Position meldet der integrierte Rückmeldekontakt die erfolgreiche Stellung an die externe Steuerung zurück.
So kann beispielsweise die Filterpumpe erst freigegeben werden, wenn das Ventil sicher in der richtigen Position steht.
Dies erhöht die Betriebssicherheit und schützt die gesamte Filteranlage.
Sollte es zu einen Fehler beim Ventil kommen gibt das Ventil ein akustisches Signal.
Der BADU Omni Stellantrieb eignet sich optimal für externe Steuerungen:
Der BADU Omni Stellantrieb wurde speziell für Anwendungen mit externen Steuerungen entwickelt.
Der Stellantrieb übernimmt ausschließlich die Ventilverstellung und die Positionsrückmeldung.
Funktionen wie das Ein- oder Ausschalten der Filterpumpe erfolgen durch eine übergeordnete Steuerung.
Technische Daten von denn BADU Omni Stellantrieb:
| Technische Daten | BADU Omni Stellantrieb mit R41/3 A | BADU Omni Stellantrieb mit R51/3 A |
| Art. Nr.: | 260.6100.041 | 260.6100.051 |
| Betriebsspannung: | 1~ 230 V, 50/60 Hz | 1~ 230 V, 50/60 Hz |
| Anschlusswert (Motorleistung P1): | max. 1,00 kW | max. 1,00 kW |
| Sicherung nur für Stellmotor: | 315 mA träge / 4 A träge | 315 mA träge / 4 A träge |
| Betriebsdruck: | max. 2 bar | max. 2 bar |
| Ansteuerung: | über potenzialfreie oder 230-V Eingänge |
über potenzialfreie oder 230-V Eingänge |
| Rückmeldekontakt: | für erreichte Ventilstellung zur sicheren Freigabe der Filterpumpe | für erreichte Ventilstellung zur sicheren Freigabe der Filterpumpe |
| Nettogewicht: | 4 kg | 4 kg |
| Technische Daten | BADU Omni Stellantrieb mit R41/3 A |
|---|---|
| Art. Nr.: | 260.6100.041 |
| Betriebsspannung: | 1~ 230 V, 50/60 Hz |
| Anschlusswert (Motorleistung P1): | max. 1,00 kW |
| Sicherung nur für Stellmotor: | 315 mA träge / 4 A träge |
| Betriebsdruck: | max. 2 bar |
| Ansteuerung: | über potenzialfreie oder 230-V Eingänge |
| Rückmeldekontakt: | für erreichte Ventilstellung zur sicheren Freigabe der Filterpumpe |
| Nettogewicht: | 4 kg |
| Technische Daten | BADU Omni Stellantrieb mit R51/3 A |
|---|---|
| Art. Nr.: | 260.6100.051 |
| Betriebsspannung: | 1~ 230 V, 50/60 Hz |
| Anschlusswert (Motorleistung P1): | max. 1,00 kW |
| Sicherung nur für Stellmotor: | 315 mA träge / 4 A träge |
| Betriebsdruck: | max. 2 bar |
| Ansteuerung: | über potenzialfreie oder 230-V Eingänge |
| Rückmeldekontakt: | für erreichte Ventilstellung zur sicheren Freigabe der Filterpumpe |
| Nettogewicht: | 4 kg |
Passendes optionales Zubehör für den BADU Omni Stellantrieb:
Installationsort von dem Filterkessel mit dem BADU Omni Stellantrieb ober-/ unterhalb des Wasserspiegels:
▾Der BADU Omni Stellnatrieb kann sowohl oberhalb als auch unterhalb des Wasserspiegels installiert werden.
Wichtige Hinweise bei der Montage unterhalb des Wasserspiegels:
- Die Installation darf maximal 3 Meter unterhalb des Wasserspiegels erfolgen.
- In die Rückspülleitung muss ein Rückschlagventil oder eine Montageschleife eingebaut werden.
Wird diese bauliche Maßnahme nicht vorgenommen, kann während des Umschaltvorgangs eine Rückströmung durch das Ventil in Richtung Kanal erfolgen.
Empfohlene Rückschlagventile:
Notstromversorgung bei Stromausfall Akkupack mit Konverter
▾Zuverlässige Uhrzeitpufferung mit langlebigem Akkupack
Die Uhrzeit der Poolsteuerung wird durch eine integrierte Batteriepufferung zuverlässig gesichert.
Die Lebensdauer der Batterie hängt von verschiedenen Faktoren ab – etwa der Temperatur oder der Betriebszeit ohne Spannungsversorgung usw. – beträgt jedoch in der Regel mindestens 5 Jahre.
Alle Systemparameter werden zusätzlich in einem Mikroprozessor gespeichert und bleiben somit auch ohne Batterie vollständig erhalten.
Benötigter Artikel:
Akkupack mit Konverter – Art.-Nr.: 260.6402.157
