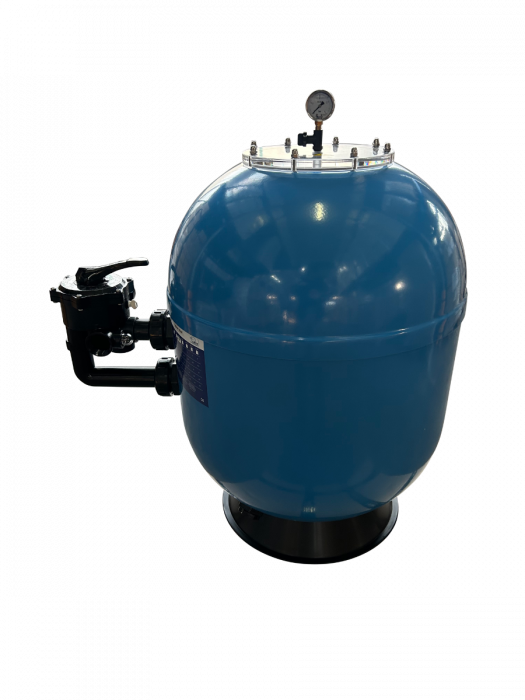

GFK Filterkessel Atlantica mit 6-Wege-Side-Mount-Ventil
Mit den GFK-Filterkessel Atlantica erhalten Sie ein optimales Filterergebnis für Ihren Pool.
Der OKU GFK-Filterbehälter Atlantica mit 6-Wege-Side-Mount-Ventil eignet sich für jegliche Art von Pools.
Die Vorteile von den Atlantica GFK Sandfilter:
- Filterkessel aus verstärktem Glasfaser
- UV-beständige
- Transparenter Deckel aus Methacrylat mit 8 Schrauben.
- Filterkessel Öffnung Ø 30 cm
- Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
- Betriebsdruck: bis zu 1,47 bar
- Maximaler Druck: bis zu 2,45 bar
Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.
Abmessungen von dem GFK Filterkessel Atlantica:
Filterbehälter Ø: | Ø 400 mm: | Ø 510 mm: | Ø 620 mm: | Ø 750 mm: | Ø 900 mm: |
Art. Nr.: | 400800-1 | 400801-1 | 400802-1 | 400803-1 | 400804-1 |
A: | 565 mm | 790 mm | 860 mm | 1020 mm | 1020 mm |
B: | 400 mm | 510 mm | 620 mm | 750 mm | 900 mm |
C: | 250 mm | 350 mm | 400 mm | 455 mm | 455 mm |
D: | 375 mm | 475 mm | 525 mm | 580 mm | 580 mm |
Stichmaß: | 125 mm | 125 mm | 125 mm | 125 mm | 125 mm |
Filterbehälter Ø: | Ø 400 mm: |
---|---|
Art. Nr.: | 400800-1 |
A: | 565 mm |
B: | 400 mm |
C: | 250 mm |
D: | 375 mm |
Stichmaß: | 125 mm |
Filterbehälter Ø: | Ø 510 mm: |
---|---|
Art. Nr.: | 400801-1 |
A: | 790 mm |
B: | 510 mm |
C: | 350 mm |
D: | 475 mm |
Stichmaß: | 125 mm |
Filterbehälter Ø: | Ø 620 mm: |
---|---|
Art. Nr.: | 400802-1 |
A: | 860 mm |
B: | 620 mm |
C: | 400 mm |
D: | 525 mm |
Stichmaß: | 125 mm |
Filterbehälter Ø: | Ø 750 mm: |
---|---|
Art. Nr.: | 400803-1 |
A: | 1020 mm |
B: | 750 mm |
C: | 455 mm |
D: | 580 mm |
Stichmaß: | 125 mm |
Filterbehälter Ø: | Ø 900 mm: |
---|---|
Art. Nr.: | 400804-1 |
A: | 1020 mm |
B: | 900 mm |
C: | 455 mm |
D: | 580 mm |
Stichmaß: | 125 mm |
Technische Daten von dem GFK Filterkessel Atlantica:
Filterbehälter Ø: | Ø 400 mm: | Ø 510 mm: | Ø 620 mm: | Ø 750 mm: | Ø 900 mm: |
Art. Nr.: | 400800-1 | 400801-1 | 400802-1 | 400803-1 | 400804-1 |
Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
bis zu 1,47 bar 1,5 kg/cm² |
bis zu 1,47 bar 1,5 kg/cm² |
bis zu 1,47 bar 1,5 kg/cm² |
bis zu 1,47 bar 1,5 kg/cm² |
Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
bis zu 2,45 bar 2,5 kg/cm² |
bis zu 2,45 bar 2,5 kg/cm² |
bis zu 2,45 bar 2,5 kg/cm² |
bis zu 2,45 bar 2,5 kg/cm² |
Betriebstemperatur: | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC |
Anschluss: | 1 ½“ IG | 1 ½“ IG | 1 ½“ IG | 2“ IG | 2“ IG |
Filterfläche: | 0,13 m² | 0,20 m² | 0,30 m² | 0,44 m² | 0,64 m² |
Durchfluss: | 7 m³/h | 10 m³/h | 15 m³/h | 22 m³/h | 32 m³/h |
Gewicht: | 14 kg | 20 kg | 25 kg | 35 kg | 44 kg |
Menge Filtersand Filtersand Körnung: |
50 kg 0,4 - 0,8 mm |
100 kg 0,4 - 0,8 mm |
150 kg 0,4 - 0,8 mm |
225 kg 0,4 - 0,8 mm |
350 kg 0,4 - 0,8 mm |
Menge Filterglas Filterglas Körnung: |
50 kg 0,5 - 1,0 mm |
100 kg 0,5 - 1,0 mm |
150 kg 0,5 - 1,0 mm |
225 kg 0,5 - 1,0 mm |
350 kg 0,5 - 1,0 mm |
Menge Filterpearls Filterpearls Körnung: |
43 kg 0,5 - 1,0 mm |
86 kg 0,5 - 1,0 mm |
129 kg 0,5 - 1,0 mm |
194 kg 0,5 - 1,0 mm |
301 kg 0,5 - 1,0 mm |
Menge Aqualoon / Filterbälle: |
1400 g | 2800 g | 4200 g | 6300 g | 12.000 g |
Filterbehälter Ø: | Ø 400 mm: |
---|---|
Art. Nr.: | 400800-1 |
Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
Betriebstemperatur: | 1 ºC bis 40 ºC |
Anschluss: | 1 ½“ IG |
Filterfläche: | 0,13 m² |
Durchfluss: | 7 m³/h |
Gewicht: | 14 kg |
Menge Filtersand Filtersand Körnung: |
50 kg 0,4 - 0,8 mm |
Menge Filterglas Filterglas Körnung: |
50 kg 0,5 - 1,0 mm |
Menge Filterpearls Filterpearls Körnung: |
43 kg 0,5 - 1,0 mm |
Menge Aqualoon / Filterbälle: |
1400 g |
Filterbehälter Ø: | Ø 510 mm: |
---|---|
Art. Nr.: | 400801-1 |
Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
Betriebstemperatur: | 1 ºC bis 40 ºC |
Anschluss: | 1 ½“ IG |
Filterfläche: | 0,20 m² |
Durchfluss: | 10 m³/h |
Gewicht: | 20 kg |
Menge Filtersand Filtersand Körnung: |
100 kg 0,4 - 0,8 mm |
Menge Filterglas Filterglas Körnung: |
100 kg 0,5 - 1,0 mm |
Menge Filterpearls Filterpearls Körnung: |
86 kg 0,5 - 1,0 mm |
Menge Aqualoon / Filterbälle: |
2800 g |
Filterbehälter Ø: | Ø 620 mm: |
---|---|
Art. Nr.: | 400802-1 |
Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
Betriebstemperatur: | 1 ºC bis 40 ºC |
Anschluss: | 1 ½“ IG |
Filterfläche: | 0,30 m² |
Durchfluss: | 15 m³/h |
Gewicht: | 25 kg |
Menge Filtersand Filtersand Körnung: |
150 kg 0,4 - 0,8 mm |
Menge Filterglas Filterglas Körnung: |
150 kg 0,5 - 1,0 mm |
Menge Filterpearls Filterpearls Körnung: |
129 kg 0,5 - 1,0 mm |
Menge Aqualoon / Filterbälle: |
4200 g |
Filterbehälter Ø: | Ø 750 mm: |
---|---|
Art. Nr.: | 400803-1 |
Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
Betriebstemperatur: | 1 ºC bis 40 ºC |
Anschluss: | 2“ IG |
Filterfläche: | 0,44 m² |
Durchfluss: | 22 m³/h |
Gewicht: | 35 kg |
Menge Filtersand Filtersand Körnung: |
225 kg 0,4 - 0,8 mm |
Menge Filterglas Filterglas Körnung: |
225 kg 0,5 - 1,0 mm |
Menge Filterpearls Filterpearls Körnung: |
194 kg 0,5 - 1,0 mm |
Menge Aqualoon / Filterbälle: |
6300 g |
Filterbehälter Ø: | Ø 900 mm: |
---|---|
Art. Nr.: | 400804-1 |
Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
Betriebstemperatur: | 1 ºC bis 40 ºC |
Anschluss: | 2“ IG |
Filterfläche: | 0,64 m² |
Durchfluss: | 32 m³/h |
Gewicht: | 44 kg |
Menge Filtersand Filtersand Körnung: |
350 kg 0,4 - 0,8 mm |
Menge Filterglas Filterglas Körnung: |
350 kg 0,5 - 1,0 mm |
Menge Filterpearls Filterpearls Körnung: |
301 kg 0,5 - 1,0 mm |
Menge Aqualoon / Filterbälle: |
12.000 g |
Lieferumfang von dem GFK-Filterkessel Atlantica:
- GFK-Filterkessel in entsprechender Größe
- Das zum Filterbehälter passende 6-Wege-Side-Mount-Ventil
- Manometer mit Entlüftung
- Entleerung
