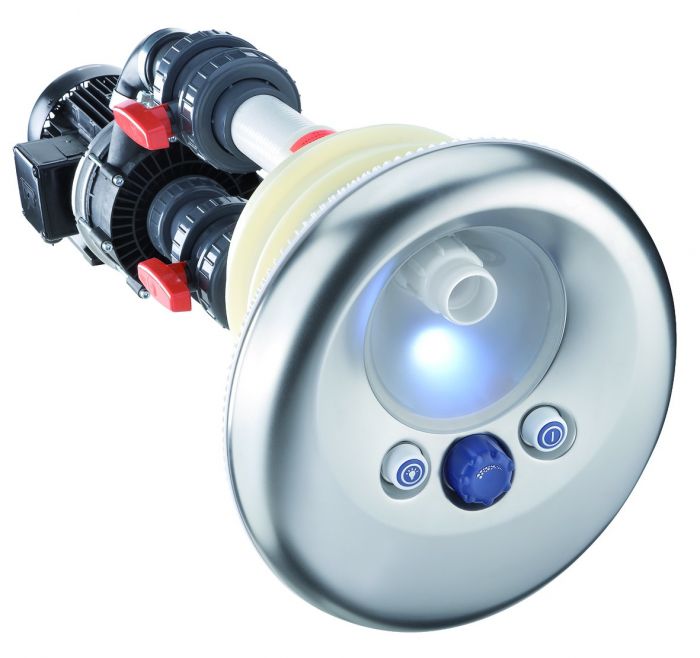

Badu Jet Vogue - Gegenstromschwimmanlage
Durch ein im Schwimmbad bündig eingebautes Einbau- und Düsengehäuse aus Kunststoff wird mit einer über eine Saug- und Druckleitung angeschlossenen leistungsstarken BADU Pumpe Wasser angesaugt und mit einem kräftigen Strahl über eine regelbare Düse – allseitig um 60° schwenkbar – ins Schwimmbecken zurückgeführt.
Ausführung:
Durch ein im Schwimmbad bündig eingebautes Einbau- und Düsengehäuse aus Kunststoff wird mit einer über eine Saug- und Druckleitung angeschlossenen leistungsstarken BADU Pumpe Wasser angesaugt und mit einem kräftigen Strahl über eine regelbare Düse – allseitig um 60° schwenkbar – ins Schwimmbecken zurückgeführt.
Eine Vielzahl von Öffnungen um das Düsengehäuse sorgt für eine äußerst geringe Ansaugströmung.
Blickfang dieser Anlage ist eine hochwertige Edelstahlblende, die durch ein fließendes homogenes Design besticht. Für ein wohliges Ambiente sorgt eine eingebaute LED – Leuchte, die wie auch der pneumatische Ein-/Ausschalter und die Regelung für prickelnde Luftperlbad, von Becken aus bedient werden kann.
Einsatzgebiet:
Zum Wandeinbau in alle Beckenausführungen, als Attraktion, für die Fitness, als Wellen- oder Luftperlbad, für die Unterwassermassage nach ärztlichem Rat. Schwimmen ohne Wenden auch in kleinen Becken möglich.
| Technische Daten Fertigmontagesatz: | BADU JET Vogue mit weißer LED: | BADU JET Vogue mit Multicolor-LED: | BADU JET Vogue mit weißer LED: | BADU JET Vogue mit Multicolor-LED: |
| Artikel-Nr.: | 232.2400.000 | 232.2420.000 | 232.2200.000 | 232.2220.000 |
| Spannung: | 1~ 230 V | 1~ 230 V | 3 N~ 400/230 V | 3 N~ 400/230 V |
| Leistungsabgabe P2: | 2,20 kW | 2,20 kW | 2,60 kW | 2,60 kW |
| Technische Daten Pumpe für Gegenstromanlage bei 50 Hz: | 21-60/44 GT 27° | 21-60/44 GT 27° | 21-60/45 GT 27° | 21-60/45 GT 27° |
| Förderstrom der Pumpe (m³/h): | 54 | 54 | 58 | 58 |
| Spannung: | 1~ 230 V | 1~ 230 V | 3 N~ 400/230 V | 3 N~ 400/230 V |
| Leistungsaufnahme P1/-abgabe P2 (kW): | 2,89/2,20 | 2,89/2,20 | 3,18/2,60 | 3,18/2,60 |
| Anzahl der Düsen (Ø 40 mm): | 1 | 1 | 1 | 1 |
| Ausströmdruck an der Düse (bar): | 1,00 | 1,00 | 1,10 | 1,10 |
| Ausströmgeschw. mittig 2 m vor der Düse (m/s): | 1,10 | 1,10 | 1,20 | 1,20 |
| Massagedruck (bar) max.: | 1,40 | 1,40 | 1,60 | 1,60 |
| Düse allseitig schwenkbar (Grad): | 60 | 60 | 60 | 60 |
| Nettogewicht (kg): | 33,50 | 33,50 | 33,00 | 33,00 |
| Technische Daten Fertigmontagesatz: | BADU JET Vogue mit weißer LED: |
|---|---|
| Artikel-Nr.: | 232.2400.000 |
| Spannung: | 1~ 230 V |
| Leistungsabgabe P2: | 2,20 kW |
| Technische Daten Pumpe für Gegenstromanlage bei 50 Hz: | 21-60/44 GT 27° |
|---|---|
| Förderstrom der Pumpe (m³/h): | 54 |
| Spannung: | 1~ 230 V |
| Leistungsaufnahme P1/-abgabe P2 (kW): | 2,89/2,20 |
| Anzahl der Düsen (Ø 40 mm): | 1 |
| Ausströmdruck an der Düse (bar): | 1,00 |
| Ausströmgeschw. mittig 2 m vor der Düse (m/s): | 1,10 |
| Massagedruck (bar) max.: | 1,70 |
| Düse allseitig schwenkbar (Grad): | 60 |
| Nettogewicht (kg): | 33,50 |
| Technische Daten Fertigmontagesatz: | BADU JET Vogue mit Multicolor-LED: |
|---|---|
| Artikel-Nr.: | 232.2420.000 |
| Spannung: | 1~ 230 V |
| Leistungsabgabe P2: | 2,20 kW |
| Technische Daten Pumpe für Gegenstromanlage bei 50 Hz: | 21-60/44 GT 27° |
|---|---|
| Förderstrom der Pumpe (m³/h): | 54 |
| Spannung: | 1~ 230 V |
| Leistungsaufnahme P1/-abgabe P2 (kW): | 2,89/2,20 |
| Anzahl der Düsen (Ø 40 mm): | 1 |
| Ausströmdruck an der Düse (bar): | 1,00 |
| Ausströmgeschw. mittig 2 m vor der Düse (m/s): | 1,10 |
| Massagedruck (bar) max.: | 1,40 |
| Düse allseitig schwenkbar (Grad): | 60 |
| Nettogewicht (kg): | 33,50 |
| Technische Daten Fertigmontagesatz: | BADU JET Vogue mit weißer LED: |
|---|---|
| Artikel-Nr.: | 232.2200.000 |
| Spannung: | 3 N~ 400/230 V |
| Leistungsabgabe P2: | 2,60 kW |
| Technische Daten Pumpe für Gegenstromanlage bei 50 Hz: | 21-60/45 GT 27° |
|---|---|
| Förderstrom der Pumpe (m³/h): | 58 |
| Spannung: | 3 N~ 400/230 V |
| Leistungsaufnahme P1/-abgabe P2 (kW): | 3,18/2,60 |
| Anzahl der Düsen (Ø 40 mm): | 1 |
| Ausströmdruck an der Düse (bar): | 1,10 |
| Ausströmgeschw. mittig 2 m vor der Düse (m/s): | 1,20 |
| Massagedruck (bar) max.: | 1,60 |
| Düse allseitig schwenkbar (Grad): | 60 |
| Nettogewicht (kg): | 33,00 |
| Technische Daten Fertigmontagesatz: | BADU JET Vogue mit Multicolor-LED: |
|---|---|
| Artikel-Nr.: | 232.2220.000 |
| Spannung: | 3 N~ 400/230 V |
| Leistungsabgabe P2: | 2,60 kW |
| Technische Daten Pumpe für Gegenstromanlage bei 50 Hz: | 21-60/45 GT 27° |
|---|---|
| Förderstrom der Pumpe (m³/h): | 58 |
| Spannung: | 3 N~ 400/230 V |
| Leistungsaufnahme P1/-abgabe P2 (kW): | 3,18/2,60 |
| Anzahl der Düsen (Ø 40 mm): | 1 |
| Ausströmdruck an der Düse (bar): | 1,10 |
| Ausströmgeschw. mittig 2 m vor der Düse (m/s): | 1,20 |
| Massagedruck (bar) max.: | 1,60 |
| Düse allseitig schwenkbar (Grad): | 60 |
| Nettogewicht (kg): | 33,00 |
