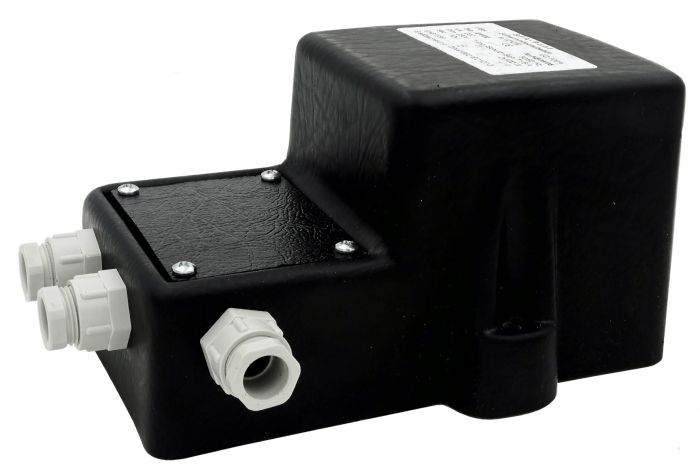

Transformator AC
Sicherheitstransformator für den Elektrischen Anschluss für z.B. Unterwasserscheinwerfer.
Stromspannung: 230 V / 12 V AC
Mit den Sicherheitstransformator kann die Poolbleuchtung elektrisch angeschlossen werden.
Der Transformator wandelt die Netzspannung 230 V aus der Steckdose um in die Betriebsspannung 12 V für die Unterwasserscheinwerfer.
Mit dem Trafo wird der Wechselstrom 230 V in Wechselstrom 12 V umgewandelt.
Welche Leistung / wie viel Watt benötigt der Trafo?
Die benötigte Trafoleistung lässt sich sehr einfach durch das Aufsummieren der angeschlossenen Verbraucher errechnen.
Beispielrechnung:
Es wird ein Trafo für 2 Unterwasserscheinwerfer gesucht.
Die Scheinwerfer haben jeweils eine Leistung von 20 Watt.
20 W + 20 W = 40 W
Der Trafo benötigt mindestens eine Leistung von 40 Watt.
Wie viele Strom Ein- / Ausgänge hat der Trafo
| Nennleistung: | Anzahl Stromeingang: | Anzahl Stromausgänge: |
| 20 VA | 1 | 1 |
| 50 VA | 1 | 1 |
| 100 VA | 1 | 1 |
| 300 VA | 1 | 1 |
| 600 VA | 1 | 2 |
| 900 VA | 1 | 3 |
| Nennleistung: | Anzahl Stromeingang: | Anzahl Stromausgänge: |
|---|---|---|
| 20 VA | 1 | 1 |
| 50 VA | 1 | 1 |
| 100 VA | 1 | 1 |
| 300 VA | 1 | 1 |
| 600 VA | 1 | 2 |
| 900 VA | 1 | 3 |
Technische Daten Sicherheitstransformator:
- Stromspannung: 230 V / 12 V AC
- Frequenz 50 / 60 Hz
- Schutzklasse IP 65
- Geschützt gegen Strahlwasser
- Eingang PG-Verschraubung
- Ausgang Anschlussklemmen
- Isolierstoffklasse ta 40 °C/E
- Transformatoren ab einer Leistung von 150 VA sind vor Kurzschlüssen und Überlastungen durch eine zusätzliche Schmelzsicherung geschützt
- Trafo wird nach gültiger VDE-Vorschrift gefertigt
- Die Transformatoren sind nach EN61558-2-6 als Sicherheitstransformatoren gebaut und ausgeführt und geeignet zum Betrieb von Anlagen mit Schutzkleinspannung
- Bei der Fertigung werden die Transformatoren einer 100 % Stückprüfung unterzogen
- Transformatoren lassen sich mit handelsüblichen Dimmern dimmen
- Die Niedervolltransformatoren sind mit einem nicht selbständig rücksetzbaren Temperaturschalter ausgerüstet
- Made in Germany !!!
Die Transformatoren sind möglichst Ihrer Nennleistung zu belasten.
Um zu verhindern, dass die Ausgangspannung des Transformators die Betriebsspannung des Verbrauchers übersteigt werden entsprechend der Tabelle folgende Mindestbelastungen empfohlen.
| Nennleistung: | min. Belastung: |
| 20 VA | 20 W |
| 50 VA | 35 W |
| 100 VA | 80 W |
| 300 VA | 200 W |
| 600 VA | 400W |
| Nennleistung: | min. Belastung: |
|---|---|
| 20 VA | 20 W |
| 50 VA | 35 W |
| 100 VA | 80 W |
| 300 VA | 200 W |
| 600 VA | 400 W |
