Sandfilteranlage Top-Mount - ohne Pumpe

Art.nr.
Sandfilteranlage - ohne Pumpe

Sie müssen bei diesem Pool Filter Set nur noch eine Pumpe Ihrer Wahl anschließen und können dann Ihren Pool Filtern.

In diesem Set ist der Filterbehälter mit 6-Wege-Topmount-Ventil 1 ½“, Manometer, 3 Schlauchtüllen 32/38 mm mit einen Außengewinde 1 ½“, Geräuschdementer Grundplatte, Standrohr mit Düse bzw. Filterkreuz, Entleerung und der Schlauch zur Pumpe Ø 38 mm mit 2 Schellen 32 – 50 mm enthalten.

Welche Anschlüsse hat das OKU® 6-Wege-Top-Mount-Ventil OKU®

Die 3 Ausgänge bei diesem Ventil verfügen über ein Innen Gewinde von 1 ½“. Als weiter Anschlussmöglichkeit sind 3 Schlauchtüllen für einen Ø 32/38 mm Schlauch enthalten.

Das 6-Wege-Top-Mount-Ventil des Sandfilterbehälters verfügt über folgende Funktionen:

Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.

Abmessungen der OKU Sandfilteranlage Top-Mount - ohne Pumpe:

Maßzeichnung OKU Sandfilteranlage Top-Mount - ohne Pumpe



Filterbehälter Ø: Länge (L): Breite (B): Höhe (H):
300 mm 55 cm 33 cm 65 cm
400 mm 74 cm 51 cm 79 cm
500 mm 74 cm 51 cm 88 cm
Filterbehälter Ø: Länge (L):
300 mm 55 cm
400 mm 74 cm
500 mm 74 cm
Filterbehälter Ø: Breite (B):
300 mm 33 cm
400 mm 51 cm
500 mm 51 cm
Filterbehälter Ø: Höhe (H):
300 mm 65 cm
400 mm 79 cm
500 mm 88 cm



Welches Filtermedium für den Sandfilterbehälter:



Filterbehälter Ø: Menge Filtersand: Filtersand Körnung: Menge Aqualoon / Filterbälle:
300 mm 20 kg 0,4 - 0,8 mm 560 g
400 mm 50 kg 0,4 - 0,8 mm 1400 g
500 mm 75 kg 0,4 - 0,8 mm 2100 g
Filterbehälter Ø: Menge Filtersand:
300 mm 20 kg
400 mm 50 kg
500 mm 75 kg
Filterbehälter Ø: Filtersand Körnung:
300 mm 0,4 - 0,8 mm
400 mm 0,4 - 0,8 mm
500 mm 0,4 - 0,8 mm
Filterbehälter Ø: Menge Aqualoon / Filterbälle:
300 mm 560 g
400 mm 1400 g
500 mm 2100 g

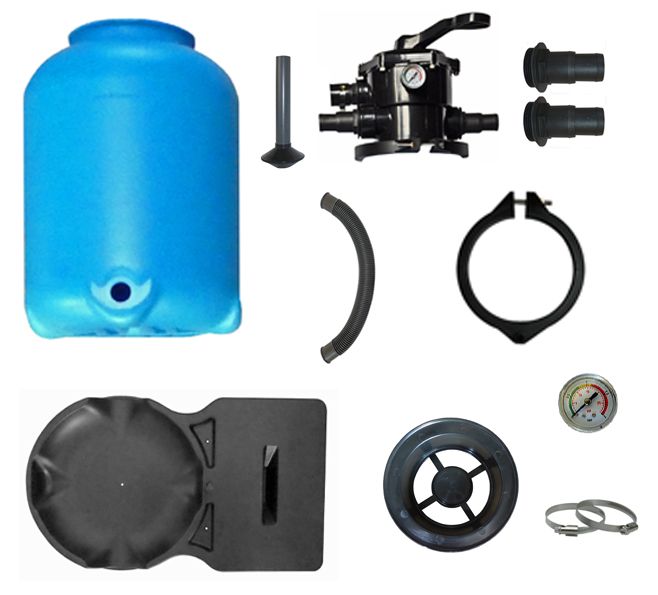

Im Lieferumfang ist enthalten:

  • Filterkessel
  • 6-Wege-Top-Mount-Ventil
  • Entleerung
  • Standrohr
  • Manometer
  • 3 x Schlauchtülle 32/38 mm
  • Spannring
  • Filterpalette

Bedienungsanleitung Sandfilteranlage Top-Mount - ohne Pumpe
