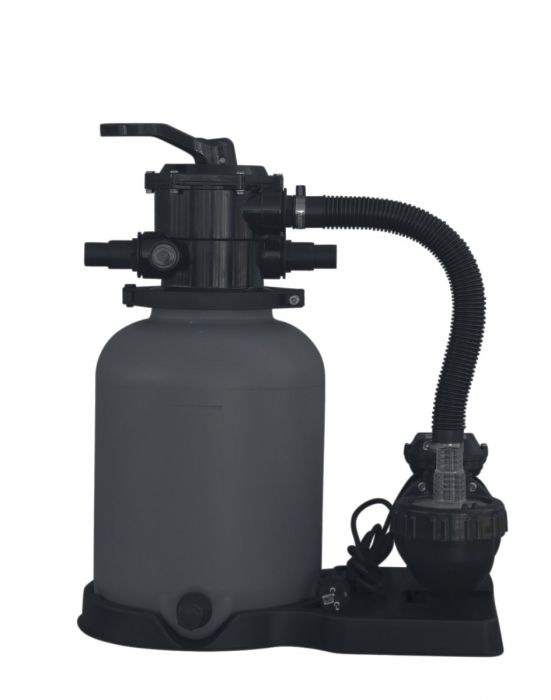

Sandfilteranlage Palau
Die Palau Sandfilteranlage eignet sich für Pools mit einem Beckenvolumen von bis zu 36 m³. Für diese Filteranlage wird eine Aqua Splash Pumpe verwendet welche Made in Germany !!! ist.
Die Palau Sandfilteranlage eignet sich für Pools mit einem Beckenvolumen von bis zu 36 m³. Für diese Filteranlage wird eine Aqua Splash Pumpe verwendet welche Made in Germany !!! ist.
Merkmale der Aqua Splash Pumpe:
- Hohe Leistung und Laufruhe
- Geringer Stromverbrauch
- Anschlussfertige Lieferung (normales Stromnetz mit 230 V)
- Verschleißarme Werkstoffe
- Integrierter Fasernfänger
- Integrierter Siebkorb
- Äußerst unempfindlich gegen Verschmutzung
- Pulverbeschichteter Motor
- Normalsaugende Pumpe
Das 6-Wege-Top-Mount-Ventil der Palau Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.
Anschlussmöglichkeiten der Palau Filteranlage:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
Wassereingang: Saugseite Pumpe hat folgenden Anschluss Schlauchtülle 32/38 mm
Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde
Abmessungen der Palau Pool Filteranlage:
| Filterbehälter Ø: | Länge (L): | Breite (B): | Höhe (H): |
| 300 mm | 55 cm | 48 cm | 65 cm |
| 400 mm | 74 cm | 50 cm | 79 cm |
| Filterbehälter Ø: | Länge (L): |
|---|---|
| 300 mm | 55 cm |
| 400 mm | 74 cm |
| Filterbehälter Ø: | Breite (B): |
|---|---|
| 300 mm | 48 cm |
| 400 mm | 50 cm |
| Filterbehälter Ø: | Höhe (H): |
|---|---|
| 300 mm | 65 cm |
| 400 mm | 79 cm |
Welches Filtermedium für die Sandfilteranlage:
| Filterbehälter Ø: | Menge Filtersand Filtersand Körnung: | Menge Filterglas Filterglas Körnung: | Menge Filterpearls Filterpearls Körnung: | Menge Aqualoon / Filterbälle: |
| 300 mm | 20 kg 0,4 - 0,8 mm | 20 kg 0,5 - 1,0 mm | 17 kg 0,5 - 1,0 mm | 560 g |
| 400 mm | 50 kg 0,4 - 0,8 mm | 50 kg 0,5 - 1,0 mm | 43 kg 0,5 - 1,0 mm | 1400 g |
| Filterbehälter Ø: | Menge Filtersand Filtersand Körnung: |
|---|---|
| 300 mm | 20 kg 0,4 - 0,8 mm |
| 400 mm | 50 kg 0,4 - 0,8 mm |
| Filterbehälter Ø: | Menge Filterglas Filterglas Körnung: |
|---|---|
| 300 mm | 20 kg 0,5 - 1,0 mm |
| 400 mm | 50 kg 0,5 - 1,0 mm |
| Filterbehälter Ø: | Menge Filterpearls Filterpearls Körnung: |
|---|---|
| 300 mm | 17 kg 0,5 - 1,0 mm |
| 400 mm | 43 kg 0,5 - 1,0 mm |
| Filterbehälter Ø: | Menge Aqualoon / Filterbälle: |
|---|---|
| 300 mm | 560 g |
| 400 mm | 1400 g |
Technische Daten der Palau Sandfilteranlagen:
| Technische Eigenschaften: | Palau 300 / Aqua Splash II 4: | Palau 400 / Aqua Splash II 6: |
| Artikelnummer: | 300200 | 300201 |
| Poolgröße (in m³): | bis 24 m³ | bis 36 m³ |
| Filterbehälter Ø: | 300 mm | 400 mm |
| Filterpumpe: | Aqua Splash II 4 | Aqua Splash II 6 |
| Fördermenge (in m³/h): | 4 m³/h | 6 m³/h |
| bei einer Förderhöhe von (in m): | 6 m | 6 m |
| Leistungsaufnahme P1 (in kW): | 0,39 kW / 230 V | 0,45 kW / 230 V |
| Leistungsabgabe P2 (in kW): | 0,18 kW / 230 V | 0,25 kW / 230 V |
| Nennstrom (A) 1~ 230 V: | 1,95 | 2,30 |
| Schutzart: | IP X5 | IP X5 |
| Wärmeklasse: | F | F |
| Wassertemperatur (°C) max: | 40 (60) * | 40 (60) * |
| Gehäuseinnendruck (bar) max: | 2,5 | 2,5 |
| Geräuschpegel (in dB): | 55,7 dB | 56,3 dB |
| Gewicht Filteranlage (kg): | 12 | 16 |
| Technische Eigenschaften: | Palau 300 / Aqua Splash II 4: |
|---|---|
| Artikelnummer: | 300200 |
| Poolgröße (in m³): | bis 24 m³ |
| Filterbehälter Ø: | 300 mm |
| Filterpumpe: | Aqua Splash II 4 |
| Fördermenge (in m³/h): | 4 m³/h |
| Förderhöhe von (in m): | 6 m |
| Leistungsaufnahme P1 (in kW): | 0,39 kW / 230 V |
| Leistungsabgabe P2 (in kW): | 0,18 kW / 230 V |
| Nennstrom (A) 1~ 230 V: | 1,95 |
| Schutzart: | IP X 5 |
| Wärmeklasse: | F |
| Wassertemperatur: | 40 (60) * |
| Wassertemperatur (°C) max: | 40 (60) * |
| Gehäuseinnendruck (bar) max: | 2,5 |
| Geräuschpegel (in dB): | 55,7 dB |
| Gewicht Filteranlage (kg): | 12 |
| Technische Eigenschaften: | Palau 400 / Aqua Splash II 6 |
|---|---|
| Artikelnummer: | 300201 |
| Poolgröße (in m³): | bis 36 m³ |
| Filterbehälter Ø: | 400 mm |
| Filterpumpe: | Aqua Splash II 6 |
| Fördermenge (in m³/h): | 6 m³/h |
| Förderhöhe von (in m): | 6 m |
| Leistungsaufnahme P1 (in kW): | 0,45 kW / 230 V |
| Leistungsabgabe P2 (in kW): | 0,25 kW / 230 V |
| Nennstrom (A) 1~ 230 V: | 2,30 |
| Schutzart: | IP X 5 |
| Wärmeklasse: | F |
| Wassertemperatur (°C) max: | 40 (60) * |
| Gehäuseinnendruck (bar) max: | 2,5 |
| Geräuschpegel (in dB): | 56,3 dB |
| Gewicht Filteranlage (kg): | 16 |
* Erläuterung Wassertemperatur 40 (60) °C:
40 °C: gilt für maximale Wassertemperatur im Sinne des GS-Zeichens.
(60 °C): Pumpe ist ohne Weiteres für eine max. Wassertemperatur von 60 °C einsetzbar/ausgelegt.
Im Lieferumfang ist enthalten:
- Geräuschdämmende Grundplatte
- 6-Wege-Top-Mount-Ventil OKU®
- Filterdüse/Düsenkreuz (bei Ø 500 mm)
- Manometer
- Entleerung
- Aqua Splash Pumpe Made in Germany !!!
- Filterkessel Made in Germany !!!
