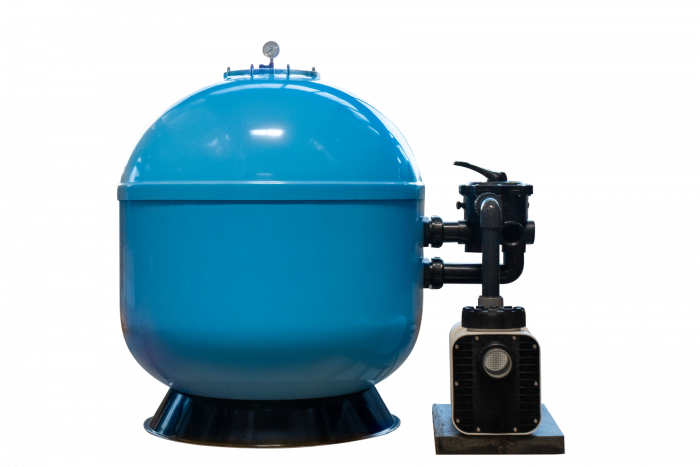

Sandfilteranlage GFK Atlantica Ø 900 mm

Art.nr.

Die hochwertige GFK Sandfilteranlage Atlantica Ø 900 mm liefert ein optimales Filterergebnis.

Die Filteranlage eignet sich für Pools mit bis zu 240 m³ Wasservolumen.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Details

Die OKU GFK Sandfilteranlage Atlantica Ø 900 mm mit 6-Wege-Side-Mount-Ventil eignet sich für jegliche Art von Pools.

Die GFK Sandfilteranlage Ø 900 mm Atlantica eignet sich für alle Arten von Pool Installationen.

Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.

Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.

Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.

Die hochwertigen Filterkessel werden in Handarbeit gefertigt.

Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.

Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.

Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der Tausch vom Filtermedium, vorgenommen werden.

Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.

Öffnung von dem OKU GFK Filterbehälter Atlantica Ø 900 mm

Um das Befüllen bzw. den Tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.

Diffusor von dem OKU GFK Filterbehälter Atlantica Ø 900 mm

Für die Filteranlage gibt es verschiedenste hochwertige Pumpen zur Auswahl.

Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime 25 - 230 V Pumpe
Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime 25 - 400 V Pumpe
Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta 28 - 230 V Pumpe
Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta 28 - 400 V Pumpe

Die Vorteile von den Atlantica GFK Sandfilter Ø 900 mm:

Filterkessel aus verstärktem Glasfaser
UV-beständig
Transparenter Deckel aus Methacrylat mit 8 Schrauben.
Filterkessel Öffnung: Ø 30 cm
Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
Betriebsdruck: bis zu 1,47 bar
Maximaler Druck: bis zu 2,45 bar

Anschlussmöglichkeiten der GFK Pool Filteranlage Atlantica Ø 900 mm:

Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Mit Filterpumpe:	Art. Nr.:	Anschluss Saugseite an der Filterpumpe:	Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:
BADU Prime 25 - 230 V Pumpe	400804-3	Ø 75 mm Pool Verrohrung	2“ IG	2“ IG
BADU Prime 25 - 400 V Pumpe	400804-4	Ø 75 mm Pool Verrohrung	2“ IG	2“ IG
BADU Delta 28 - 230 V Pumpe	400804-5	Ø 63 mm Pool Verrohrung	2“ IG	2“ IG
BADU Delta 28 - 400 V Pumpe	400804-6	Ø 63 mm Pool Verrohrung	2“ IG	2“ IG

Mit Filterpumpe:	BADU Prime 25 - 230 V Pumpe
Art. Nr.:	400804-3
Anschluss Saugseite an der Filterpumpe:	Ø 75 mm Pool Verrohrung
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Prime 25 - 400 V Pumpe
Art. Nr.:	400804-4
Anschluss Saugseite an der Filterpumpe:	Ø 75 mm Pool Verrohrung
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Delta 28 - 230 V Pumpe
Art. Nr.:	400804-5
Anschluss Saugseite an der Filterpumpe:	Ø 63 mm Pool Verrohrung
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Delta 28 - 400 V Pumpe
Art. Nr.:	400804-6
Anschluss Saugseite an der Filterpumpe:	Ø 63 mm Pool Verrohrung
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:

Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil wird entlastet. Dadurch werden die Dichtungen über den Winter geschont wenn die Filteranlage nicht im Betrieb ist.

Das 6-Wege-Side-Mount-Ventil der Atlantica Ø 900 Sandfilteranlage verfügt über folgende Eigenschaften:

Leichte Bedienbarkeit
Mehrsprachige Laserbeschriftung (Deutsch, Englisch, Französisch, Spanisch)
Optimale Durchfluss- und Druckverlustwerte
Geräuscharmer Betrieb
Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
6-Wege / 7 Positionen =>; zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem

Abmessungen von der GFK Filteranlage Atlantica:

Mit Filterpumpe:	Art. Nr.:	Länge (L):	Breite (B):	Höhe (H):
BADU Prime 25 - 230 V Pumpe	400804-3	ca. 123,5 cm	ca. 112 cm	ca. 119 cm
BADU Prime 25 - 400 V Pumpe	400804-4	ca. 123,5 cm	ca. 112 cm	ca. 119 cm
BADU Delta 28 - 230 V Pumpe	400804-5	ca. 123,5 cm	ca. 110,5 cm	ca. 119 cm
BADU Delta 28 - 400 V Pumpe	400804-6	ca. 123,5 cm	ca. 110,5 cm	ca. 119 cm

Mit Filterpumpe:	BADU Prime 25 - 230 V Pumpe
Art. Nr.:	400804-3
Länge (L):	ca. 123,5 cm
Breite (B):	ca. 112 cm
Höhe (H):	ca. 119 cm

Mit Filterpumpe:	BADU Prime 25 - 400 V Pumpe
Art. Nr.:	400804-4
Länge (L):	ca. 123,5 cm
Breite (B):	ca. 112 cm
Höhe (H):	ca. 119 cm

Mit Filterpumpe:	BADU Delta 28 - 230 V Pumpe
Art. Nr.:	400804-5
Länge (L):	ca. 123,5 cm
Breite (B):	ca. 110,5 cm
Höhe (H):	ca. 119 cm

Mit Filterpumpe:	BADU Delta 28 - 400 V Pumpe
Art. Nr.:	400804-6
Länge (L):	ca. 123,5 cm
Breite (B):	ca. 110,5 cm
Höhe (H):	ca. 119 cm

Technische Daten von der Pool Filteranlage Atlantica Ø 900 mm:

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime 25 - 230 V	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime 25 - 400 V	Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta 28 - 230 V	Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta 28 - 400 V
Art. Nr.:	400804-3	400804-4	400804-5	400804-6
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC	1 ºC bis 40 ºC	1 ºC bis 40 ºC	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG	2“ IG	2“ IG	2“ IG
Filterfläche:	0,64 m²	0,64 m²	0,64 m²	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm	350 kg 0,4 - 0,8 mm	350 kg 0,4 - 0,8 mm	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm	350 kg 0,5 - 1,0 mm	350 kg 0,5 - 1,0 mm	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm	301 kg 0,5 - 1,0 mm	301 kg 0,5 - 1,0 mm	301 kg 0,5 - 1,0 mm
Menge Aqualoon / Filterbälle:	12.000 g	12.000 g	12.000 g	12.000 g
Technische Daten Filterpumpe:	BADU Prime 25 - 230 V Pumpe	BADU Prime 25 - 400 V Pumpe	BADU Delta 28 - 230 V Pumpe	BADU Delta 28 - 400 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe	Einstufige Poolpumpe	Einstufige Poolpumpe	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe	Selbstansaugende Pumpe	Selbstansaugende Pumpe	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	25 m³/h bei 8 Meter Wassersäule	25 m³/h bei 8 Meter Wassersäule	28,5 m³/h bei 8 Meter Wassersäule	28,5 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,85/1,30	1,55/1,30	1,29/1,00	1,20/1,00
Nennstrom (A)	1 ~ 230 V 7,70	3 ~ 400 V 2,95	1 ~ 230 V 6,20	3 ~ 400 V 2,55
Steckerfertig:	Nein	Nein	Nein	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime 25 - 230 V Pumpe:
Art. Nr.:	400804-3
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	12.000 g
Technische Daten Filterpumpe:	BADU Prime 25 - 230 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	25 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,85/1,30
Nennstrom (A)	1 ~ 230 V 7,70
Steckerfertig:	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime 25 - 400 V Pumpe:
Art. Nr.:	400804-4
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	12.000 g
Technische Daten Filterpumpe:	BADU Prime 25 - 400 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	25 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,55/1,30
Nennstrom (A)	3 ~ 400 V 2,95
Steckerfertig:	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta 28 - 230 V Pumpe:
Art. Nr.:	400804-5
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	12.000 g
Technische Daten Filterpumpe:	BADU Delta 28 - 230 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	28,5 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,29/1,00
Nennstrom (A)	1 ~ 230 V 6,20
Steckerfertig:	Nein

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta 28 - 400 V Pumpe:
Art. Nr.:	400804-6
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	12.00 g
Technische Daten Filterpumpe:	BADU Delta 28 - 400 V Pumpe
Poolpumpen Typ:	Einstufige Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	28,5 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	1,20/1,00
Nennstrom (A)	3 ~ 400 V 2,55
Steckerfertig:	Nein
