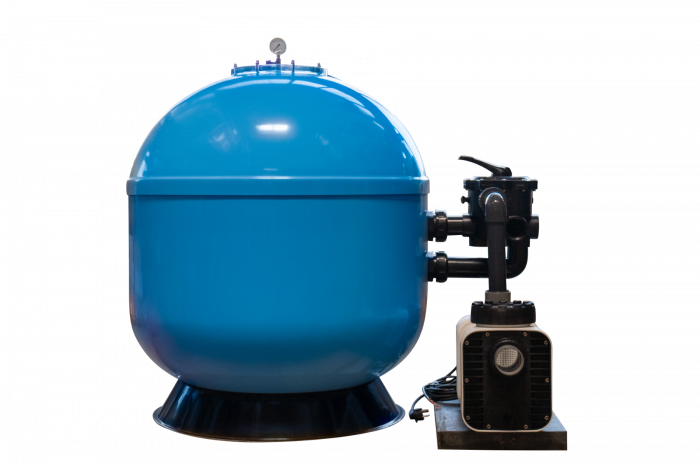

Sandfilteranlage GFK Atlantica Ø 900 mm mit drehzahlgesteuerten Poolpumpen

Art.nr.

Sandfilteranlage Atlantica Ø 900 mm drehzahlgesteuerter Pumpe

Die hochwertige GFK Sandfilteranlage Atlantica Ø 900 mm mit einer drehzahlgeregelte Poolpumpe liefert ein optimales Filterergebnis und ist gleichzeitig energiesparend.

Die Filteranlage eignet sich für Pools mit bis zu 240 m³ Wasservolumen.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Details

Die OKU GFK Sandfilteranlage Atlantica Ø 900 mm mit drehzahlgesteuerten Poolpumpe eignet sich für jegliche Art von Pools.

Die GFK Sandfilteranlage Ø 900 mm Atlantica eignet sich für alle Arten von Pool Installationen.

Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.

Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.

Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.

Die hochwertigen Filterkessel werden in Handarbeit gefertigt.

Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.

Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.

Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der Tausch vom Filtermedium, vorgenommen werden.

Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.

Öffnung von der OKU GFK Sandfilteranlage Atlantica Ø 900 mm mit drehzahlgesteuerten Poolpumpen

Um das Befüllen bzw. den Tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.

Diffusor von der OKU Sandfilteranlage Atlantica Ø 900 mm mit drehzahlgesteuerten Poolpumpen

Die Vorteile von den Atlantica GFK Sandfilter Ø 900 mm:

Filterkessel aus verstärktem Glasfaser
UV-beständig
Transparenter Deckel aus Methacrylat mit 8 Schrauben.
Filterkessel Öffnung: Ø 30 cm
Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
Betriebsdruck: bis zu 1,47 bar
Maximaler Druck: bis zu 2,45 bar

Die Vorteile einer drehzahlgesteuerten Poolpumpe:

Die drehzahlgesteuerte Poolpumpen ist eine sehr energieeffiziente Poolpumpe.

Denn die Pumpenleistung kann individuell auf Ihre Bedürfnisse eingestellt werden.

Womit die Pumpe geringere Betriebskosten hat verglichen zu einer herkömmlichen einstufigen Pumpe.

Dadurch tun Sie nicht nur der Umwelt etwas gutes sondern sparen bares Geld bei den Betriebskosten von der Filteranlage.

Anschlussmöglichkeiten der GFK Pool Filteranlage Atlantica Ø 900 mm mit drehzahlgesteuerten Poolpumpen:

Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Mit Filterpumpe:	Art. Nr.:	Anschluss Saugseite an der Filterpumpe:	Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:
BADU Prime Eco VS Pumpe	400804-7	2“ IG	2“ IG	2“ IG
BADU Prime Neo VS Pumpe	400804-8	2“ IG	2“ IG	2“ IG
BADU Delta Eco VS Pumpe	400804-9	Ø 63 mm Pool Verrohrung	2“ IG	2“ IG

Mit Filterpumpe:	BADU Prime Eco VS Pumpe
Art. Nr.:	400804-7
Anschluss Saugseite an der Filterpumpe:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Prime Neo VS Pumpe
Art. Nr.:	400804-8
Anschluss Saugseite an der Filterpumpe:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Mit Filterpumpe:	BADU Delta Eco VS Pumpe
Art. Nr.:	400804-9
Anschluss Saugseite an der Filterpumpe:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool:	2“ IG
Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung:	2“ IG

Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:

Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil wird entlastet. Dadurch werden die Dichtungen über den Winter geschont wenn die Filteranlage nicht im Betrieb ist.

Das 6-Wege-Side-Mount-Ventil der Atlantica Ø 900 Sandfilteranlage verfügt über folgende Eigenschaften:

Leichte Bedienbarkeit
Mehrsprachige Laserbeschriftung (Deutsch, Englisch, Französisch, Spanisch)
Optimale Durchfluss- und Druckverlustwerte
Geräuscharmer Betrieb
Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
6-Wege / 7 Positionen =>; zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem

Abmessungen von der GFK Filteranlage Atlantica Ø 900 mm mit einer drehzahlgesteuerten Poolpumpen:

Mit Filterpumpe:	Art. Nr.:	Länge (L):	Breite (B):	Höhe (H):
BADU Prime Eco VS Pumpe	400804-7	ca. 123,5 cm	ca. 88,5 cm	ca. 119 cm
BADU Prime Neo VS Pumpe	400804-8	ca. 123,5 cm	ca. 88,5 cm	ca. 119 cm
BADU Delta Eco VS Pumpe	400804-9	ca. 123,5 cm	ca. 110,5 cm	ca. 119 cm

Mit Filterpumpe:	BADU Prime Eco VS Pumpe
Art. Nr.:	400804-7
Länge (L):	ca. 123,5 cm
Breite (B):	ca. 88,5 cm
Höhe (H):	ca. 119 cm

Mit Filterpumpe:	BADU Prime Neo VS Pumpe
Art. Nr.:	400804-8
Länge (L):	ca. 123,5 cm
Breite (B):	ca. 88,5 cm
Höhe (H):	ca. 119 cm

Mit Filterpumpe:	BADU Delta Eco VS Pumpe
Art. Nr.:	400804-9
Länge (L):	ca. 123,5 cm
Breite (B):	ca. 110,5 cm
Höhe (H):	ca. 119 cm

Technische Daten von der Pool Filteranlage Atlantica Ø 900 mm:

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime Eco VS Pumpe:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime Neo VS Pumpe:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta Eco VS Pumpe:
Art. Nr.:	400804-7	400804-8	400804-9
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC	1 ºC bis 40 ºC	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG	2“ IG	2“ IG
Filterfläche:	0,64 m²	0,64 m²	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm	350 kg 0,4 - 0,8 mm	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm	350 kg 0,5 - 1,0 mm	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm	301 kg 0,5 - 1,0 mm	301 kg 0,5 - 1,0 mm
Menge Aqualoon / Filterbälle:	12.000 g	12.000 g	12.000 g
Technische Daten Filterpumpe:	BADU Prime Eco VS Pumpe	Poolpumpe BADU Prime Neo VS	BADU Delta Eco VS Pumpe
Poolpumpen Typ:	Drehzahlgesteuerte Poolpumpe	Drehzahlgesteuerte Poolpumpe	Drehzahlgesteuerte Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe	Selbstansaugende Pumpe	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	28 m³/h bei 8 Meter Wassersäule	25 m³/h bei 8 Meter Wassersäule	31 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	0,03-1,40 / 0,01-1,10	0,03-1,40 / 0,01-1,10	0,03-1,40 / 0,01-1,10
Nennstrom (A)	1 ~ 230 V 0,50-6,10 A	1 ~ 230 V 0,50-6,10 A	1 ~ 230 V 0,50-6,10 A
Steckerfertig:	Ja	Ja	Ja
Externe Ansteuerung der Poolpumpe:	Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Die Kabel sind potentialfrei anzuschließen.	Zur externen Ansteuerung besitz die Pumpe ein 10-adriges Kabel mit offenen Ende.	Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Die Kabel sind potentialfrei anzuschließen.

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime Eco VS Pumpe:
Art. Nr.:	400804-7
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	12.000 g
Technische Daten Filterpumpe:	BADU Prime Eco VS Pumpe
Poolpumpen Typ:	Drehzahlgesteuerte Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	28 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	0,03-1,40 / 0,01-1,10
Nennstrom (A)	1 ~ 230 V 0,50-6,10 A
Steckerfertig:	Ja
Externe Ansteuerung der Poolpumpe:	Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Die Kabel sind potentialfrei anzuschließen.

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Prime Neo VS Pumpe:
Art. Nr.:	400804-8
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	12.000 g
Technische Daten Filterpumpe:	Poolpumpe BADU Prime Neo VS
Poolpumpen Typ:	Drehzahlgesteuerte Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	25 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	0,03-1,40 / 0,01-1,10
Nennstrom (A)	1 ~ 230 V 0,50-6,10 A
Steckerfertig:	Ja
Externe Ansteuerung der Poolpumpe:	Zur externen Ansteuerung besitz die Pumpe ein 10-adriges Kabel mit offenen Ende.

Filteranlage:	Sandfilteranlage Atlantica Ø 900 mm mit BADU Delta Eco VS Pumpe:
Art. Nr.:	400804-9
Betriebsdruck:	bis zu 1,47 bar 1,5 kg/cm²
Maximaler Druck:	bis zu 2,45 bar 2,5 kg/cm²
Betriebstemperatur:	1 ºC bis 40 ºC
Anschluss am 6-Wege-Side-Mount Ventil:	2“ IG
Filterfläche:	0,64 m²
Menge Filtersand Filtersand Körnung:	350 kg 0,4 - 0,8 mm
Menge Filterglas Filterglas Körnung:	350 kg 0,5 - 1,0 mm
Menge Filterpearls Filterpearls Körnung:	301 kg 0,5 - 1,0 mm
Menge Aqualoon Filterbälle:	12.000 g
Technische Daten Filterpumpe:	BADU Delta Eco VS Pumpe
Poolpumpen Typ:	Drehzahlgesteuerte Poolpumpe
Poolpumpen Art:	Selbstansaugende Pumpe
Aufstellort:	max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus
Fördermenge (in m³/h):	31 m³/h bei 8 Meter Wassersäule
Salzwasserbeständig:	max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter
Leistungsaufnahme P1/-abgabe P2 (kW)	0,03-1,40 / 0,01-1,10
Nennstrom (A)	1 ~ 230 V 0,50-6,10 A
Steckerfertig:	Ja
Externe Ansteuerung der Poolpumpe:	Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Die Kabel sind potentialfrei anzuschließen.
