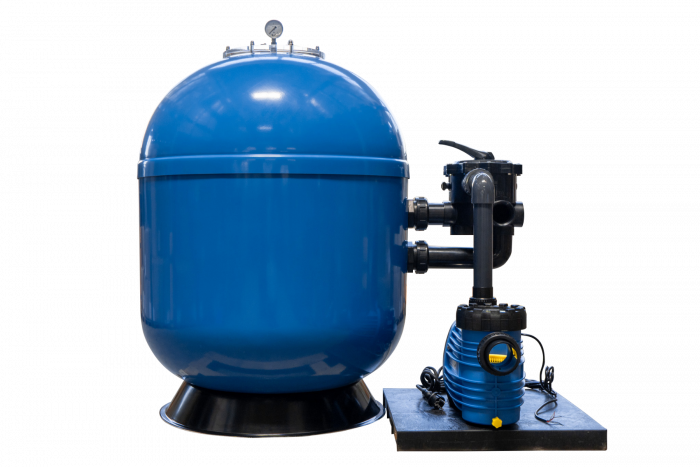

Sandfilteranlage GFK Atlantica Ø 750 mm mit drehzahlgesteuerter Poolpumpe BADU Eco Soft
Auf Lager
Die hochwertige GFK Sandfilteranlage Atlantica Ø 750 mm mit der drehzahlgeregelte Poolpumpe BADU ECO Soft liefert ein optimales Filterergebnis und ist gleichzeitig energiesparend.
Die Filteranlage eignet sich für Pools mit bis zu 168 m³ Wasservolumen.
Die OKU GFK Sandfilteranlage Atlantica Ø 750 mm mit der BADU ECO Soft Poolpumpe eignet sich für jegliche Art von Pools.
Die GFK Sandfilteranlage Ø 750 mm Atlantica eignet sich für alle Arten von Pool Installationen.
Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.
Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.
Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.
Die hochwertigen Filterkessel werden in Handarbeit gefertigt.
Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.
Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.
Durch die Ø 30 cm große Öffnung oben am Filterkessel können sehr leicht Wartungsarbeiten, wie z.B. der Tausch vom Filtermedium, vorgenommen werden.
Die Ø 30 cm große Öffnung wird mit einem Transparenten Deckel aus Methacrylat mit 8 Stehbolzen verschlossen.
Um das Befüllen bzw. den Tausch vom Filtermedium weiter zu vereinfachen lässt sich, lässt sich der Diffusor zur Seite wegklappen.
Die Vorteile von den Atlantica GFK Sandfilter Ø 750 mm:
- Filterkessel aus verstärktem Glasfaser
- UV-beständig
- Transparenter Deckel aus Methacrylat mit 8 Schrauben.
- Filterkessel Öffnung: Ø 30 cm
- Klappbarer Diffusor zur Befüllung des Filterkessel mit dem Filtermedium und zur Wartung der Kessel innen Teile.
- Betriebsdruck: bis zu 1,47 bar
- Maximaler Druck: bis zu 2,45 bar
Die Vorteile der BADU ECO Soft Poolpumpe:
Die drehzahlgesteuerte Pumpe BADU ECO Soft ist eine sehr energieeffiziente Poolpumpe.
Denn die Pumpenleistung kann individuell auf Ihre Bedürfnisse eingestellt werden.
Womit die Pumpe geringere Betriebskosten hat verglichen zu einer herkömmlichen einstufigen Pumpe.
Dadurch tun Sie nicht nur der Umwelt etwas gutes sondern sparen bares Geld bei den Betriebskosten von der Filteranlage.
Beispielrechnung: zu der Ersparnis der Betriebskosten bei der Atlantica Filteranlage Ø 750 mit der BADU ECO Soft:
Drehzahlgesteuerte Pumpe BADU ECO Soft verglichen mit einer einstufigen Pumpe BADU Prime 20 - 230 V
| Vergleichsparameter: | Poolpumpe: |
| Leistungsaufnahme P1 (kW): | BADU ECO Soft: 0,06 - 1,10 kW BADU Prime 20 - 230 V: 1,29 kW |
| Fördermenge (in m³/h): | BADU ECO Soft: Bei 100 % 21,5 m³/h bei 8 Meter Wassersäule BADU Prime 20 - 230 V: 20 m³/h bei 8 Meter Wassersäule |
| Damit die BADU ECO Soft den gleichen Volumenstrom wie die BADU Prime 20 - 230 V erzeugt (20 m³/h bei 8 Meter Wassersäule) benötigt die BADU ECO Soft nur ca. 90 % ihrer Leistung. Dafür benötigt die BADU ECO Soft Leistungsaufnahme P1 (kW): 0,99 |
|
| Leistungsvergleich: | BADU ECO Soft: P1 = 0,99 KW BADU Prime 20 - 230 V: P1 = 1,29 KW |
| Ersparnis: | Dadurch erspart die BADU ECO Soft 0,30 kW |
| Ø Betriebsstunden pro Saison: 1.800 Stunden | |
| Ersparnis in kW: | 1.800 Stunden x 0,30 kW = 540 kW / h |
| Ersparnis in Euro (€) bei Stromkosten von 0,42 € pro kW/h: | 540 KW x 0,42 € = 226,80 € |
| Weiterer Vorteil: | Durch erhöhten Volumenstrom bei der Rückspülung, kürzere Rückspülzeiten. |
| Vergleichsparameter: | Poolpumpe: |
|---|---|
| Leistungsaufnahme P1 (kW): | BADU ECO Soft: P1 = 0,06 - 1,10 kW BADU Prime 20 - 230 V kW: P1 = 1,29 |
| Fördermenge (in m³/h): | BADU ECO Soft: Bei 100 % 21,5 m³/h bei 8 Meter Wassersäule BADU Prime 20 - 230 V: 20 m³/h bei 8 Meter Wassersäule |
| Damit die BADU ECO Soft den gleichen Volumenstrom wie die BADU Prime 20 - 230 V erzeugt (20 m³/h bei 8 Meter Wassersäule) benötigt die BADU ECO Soft nur 90 % ihrer Leistung. Dafür benötigt die BADU ECO Soft Leistungsaufnahme P1 (kW): 0,99 |
|
| Leistungsvergleich: | BADU ECO Soft: P1 = 0,99 KW BADU Prime 20 - 230 V: P1 = 1,29 KW |
| Ersparnis: | Dadurch erspart die BADU ECO Soft 0,30 kW |
| Ø Betriebsstunden pro Saison: 1.800 Stunden | |
| Ersparnis in kW: | 1.800 Stunden x 0,30 KW = 540 kW / h |
| Ersparnis in Euro (€) bei Stromkosten von 0,42 € pro kW/h: | 540 KW x 0,42 € = 226,80 € |
| Weiterer Vorteil: | Durch erhöhten Volumenstrom bei der Rückspülung, kürzere Rückspülzeiten. |
- Korrosionsbeständigkeit – durch hochwertigen Kunststoff.
- Unempfindlich – gegen Verunreinigungen, dank eines Saugsiebes.
- Selbstansaugende – Pumpe max. 3,0 m oberhalb bis max. 3,0 m unterhalb des Wasserspiegels aufstellbar.
- Zuverlässige Abdichtung – durch wartungsfreie, geschlossene Balg – Gleitringdichtung.
- Sichere – Motor – bzw. Pumpenwelle kommt mit dem Schwimmbadwasser nicht in Berührung.
- Geräuscharm – niedrige Dauerschalldruckpegel während des Betriebes.
- Die Drehzahl der Pumpe kann frei an Ihre Bedürfnisse in 1 % Schritten angepasst werden.
Anschlussmöglichkeiten der GFK Pool Filteranlage Atlantica Ø 750 mm mit der BADU ECO Soft Poolpumpe:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
| Mit Filterpumpe: | Art. Nr.: | Anschluss Saugseite an der Filterpumpe: | Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool: | Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung: |
| BADU ECO Soft Pumpe | 400803-7 | Ø 63 mm Pool Verrohrung | 2“ IG | 2“ IG |
| Mit Filterpumpe: | BADU ECO Soft Pumpe |
|---|---|
| Art. Nr.: | 400803-7 |
| Anschluss Saugseite an der Filterpumpe: | Ø 63 mm Pool Verrohrung |
| Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool: | 2“ IG |
| Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung: | 2“ IG |
Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil wird entlastet. Dadurch werden die Dichtungen über den Winter geschont wenn die Filteranlage nicht im Betrieb ist.
Das 6-Wege-Side-Mount-Ventil der Atlantica Ø 750 Sandfilteranlage verfügt über folgende Eigenschaften:
- Leichte Bedienbarkeit
- Mehrsprachige Laserbeschriftung (Deutsch, Englisch, Französisch, Spanisch)
- Optimale Durchfluss- und Druckverlustwerte
- Geräuscharmer Betrieb
- Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
- Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
- 6-Wege / 7 Positionen =>; zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem
Abmessungen von der GFK Filteranlage Atlantica Ø 750 mm mit der BADU ECO Soft Poolpumpe:
| Mit Filterpumpe: | Art. Nr.: | Länge (L): | Breite (B): | Höhe (H): |
| BADU ECO Soft Pumpe | 400803-7 | ca. 111 cm | ca. 92 cm | ca. 111 cm |
| Mit Filterpumpe: | BADU ECO Soft Pumpe |
|---|---|
| Art. Nr.: | 400803-7 |
| Länge (L): | ca. 111 cm |
| Breite (B): | ca. 92 cm |
| Höhe (H): | ca. 111 cm |
Technische Daten von der Pool Filteranlage Atlantica Ø 750 mm mit BADU ECO Soft Pumpe:
| Filteranlage: | Sandfilteranlage Atlantica Ø 750 mm mit BADU ECO Soft Pumpe |
| Art. Nr.: | 400803-7 |
| Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
| Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 2“ IG |
| Filterfläche: | 0,44 m² |
| Menge Filtersand Filtersand Körnung: |
225 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
225 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
194 kg 0,5 - 1,0 mm |
| Menge Aqualoon / Filterbälle: |
6300 g |
| Technische Daten Filterpumpe: | BADU ECO Soft Pumpe |
| Poolpumpen Typ: | Drehzahlgesteuerte Poolpumpe |
| Poolpumpen Art: | Selbstansaugende Poolpumpe |
| Aufstellort: | max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus |
| Fördermenge (in m³/h): | 21,5 m³/h bei 8 Meter Wassersäule |
| Salzwasserbeständig: | max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter |
| Leistungsaufnahme P1/-abgabe P2 (kW) | 0,06 - 1,10 / 0,03 - 0,75 |
| Nennstrom (A) | 1 ~ 230 V 0,45 - 5,00 |
| Steckerfertig: | Ja mit 3,0 m Kabel |
| Externe Ansteuerung der Poolpumpe: | Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Zur Ansteuerung: Digitalsignal (Potentialfrei) Steckkontakte (Analogsignal) |
| Filteranlage: | Sandfilteranlage Atlantica Ø 750 mm mit BADU ECO Soft Pumpe |
|---|---|
| Art. Nr.: | 400803-7 |
| Betriebsdruck: | bis zu 1,47 bar 1,5 kg/cm² |
| Maximaler Druck: | bis zu 2,45 bar 2,5 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 2“ IG |
| Filterfläche: | 0,44 m² |
| Menge Filtersand Filtersand Körnung: |
225 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
225 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
194 kg 0,5 - 1,0 mm |
| Menge Aqualoon Filterbälle: |
6300 g |
| Technische Daten Filterpumpe: | BADU ECO Soft Pumpe |
| Poolpumpen Typ: | Drehzahlgesteuerte Poolpumpe |
| Poolpumpen Art: | Selbstansaugende Pumpe |
| Aufstellort: | max. 3 m oberhalb oder max. 3 m unterhalb des Wasserniveaus |
| Fördermenge (in m³/h): | 21,5 m³/h bei 8 Meter Wassersäule |
| Salzwasserbeständig: | max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter |
| Leistungsaufnahme P1/-abgabe P2 (kW) | 0,06 - 1,10 / 0,03 - 0,75 |
| Nennstrom (A) | 1 ~ 230 V 0,45 - 5,00 |
| Steckerfertig: | Ja mit 3,0 m Kabel |
| Externe Ansteuerung der Poolpumpe: | Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Zur Ansteuerung: Digitalsignal (Potentialfrei) Steckkontakte (Analogsignal) |
Lieferumfang von dem GFK Sandfilteranlage Atlantica Ø 750 mm mit der BADU ECO Soft Poolpumpe:
- GFK-Filterkessel Atlantica Ø 750 mm
- 6-Wege-Side-Mount-Ventil
- Manometer mit Entlüftung
- Entleerung
- Filterplatte
- BADU ECO Soft Poolpumpe
Optionaler Lieferumfang zu der GFK Sandfilteranlage Atlantica Ø 750 mm mit der BADU ECO Soft Poolpumpe:
- Filtermedium
- Filtersand
- EGFM Eco Glas
- Filtermedium OKU Crystal Filterpearls
- Speck BADU Netlink Pumpensteuerung
- Wasserdetektor für BADU NetLink Pumpensteuerung
