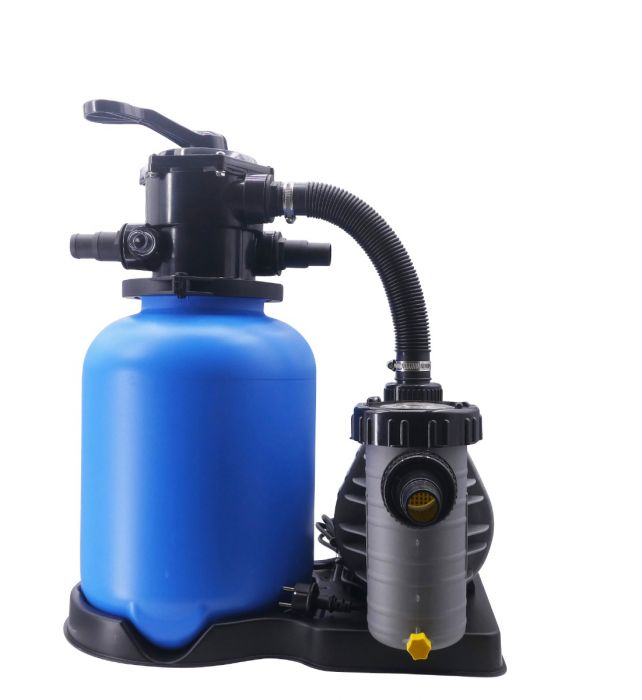

Sandfilteranlage Bali
Die Bali Sandfilteranlage eignet sich für Pools mit einem Beckenvolumen von bis zu 80 m³.Für diese Filteranlage wird eine Aqua Plus Pumpe verwendet welche Made in Germany !!! ist.
Die Bali Sandfilteranlage eignet sich für Pools mit einem Beckenvolumen von bis zu 80 m³.
Für diese Filteranlage wird eine Aqua Plus Pumpe verwendet welche Made in Germany !!! ist.
Merkmale der OKU Aqua Plus Pumpe:
- Laufruhig
- Servicefreundlich
- Verschleißarme Werkstoffe
- Verschraubungen an Saug- und Druckseite
- Balg-Gleitringdichtung auf Kunststoff-Laufradnabe montiert
- Selbstansaugende Pumpe (Montage max. 2 m oberhalb oder max. 3 m unterhalb des Wasserniveaus möglich)
- Großer Siebkorb mit ca. 0,5 l Fassungsvermögen
- Saugsieb-Maschenweite ca. 2,8 x 2,8 mm
- Salzwasserbeständig bis zu 0,5 % (entspricht 5 g Salz pro Liter Wasser)
Das 6-Wege-Top-Mount-Ventil der Bali Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.
Anschlussmöglichkeiten der Filteranlage:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
Wassereingang: Saugseite Pumpe hat folgende Anschlüsse Bundbuchse Ø 50 mm, Schlauchtülle 32/38 mm
Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde
Abmessungen der Bali Pool Filteranlage:
| Filterbehälter Ø: | Länge (L): | Breite (B): | Höhe (H): |
| 300 mm | 55 cm | 48 cm | 65 cm |
| 400 mm | 74 cm | 50 cm | 79 cm |
| 500 mm | 74 cm | 50 cm | 92 cm |
| Filterbehälter Ø: | Länge (L): |
|---|---|
| 300 mm | 55 cm |
| 400 mm | 74 cm |
| 500 mm | 74 cm |
| Filterbehälter Ø: | Breite (B): |
|---|---|
| 300 mm | 48 cm |
| 400 mm | 50 cm |
| 500 mm | 50 cm |
| Filterbehälter Ø: | Höhe (H): |
|---|---|
| 300 mm | 65 cm |
| 400 mm | 79 cm |
| 500 mm | 92 cm |
Welches Filtermedium für die Sandfilteranlage:
| Filterbehälter Ø: | Menge Filtersand Filtersand Körnung: | Menge Filterglas Filterglas Körnung: | Menge Filterpearls Filterpearls Körnung: | Menge Aqualoon / Filterbälle: |
| 300 mm | 20 kg 0,4 - 0,8 mm | 20 kg 0,5 - 1,0 mm | 17 kg 0,5 - 1,0 mm | 560 g |
| 400 mm | 50 kg 0,4 - 0,8 mm | 50 kg 0,5 - 1,0 mm | 43 kg 0,5 - 1,0 mm | 1400 g |
| 500 mm | 75 kg 0,4 - 0,8 mm | 75 kg 0,5 - 1,0 mm | 64 kg 0,5 - 1,0 mm | 2100 g |
| Filterbehälter Ø: | Menge Filtersand Filtersand Körnung: |
|---|---|
| 300 mm | 20 kg 0,4 - 0,8 mm |
| 400 mm | 50 kg 0,4 - 0,8 mm |
| 500 mm | 75 kg 0,4 - 0,8 mm |
| Filterbehälter Ø: | Menge Filterglas Filterglas Körnung: |
|---|---|
| 300 mm | 20 kg 0,5 - 1,0 mm |
| 400 mm | 50 kg 0,5 - 1,0 mm |
| 500 mm | 75 kg 0,5 - 1,0 mm |
| Filterbehälter Ø: | Menge Filterpearls Filterpearls Körnung: |
|---|---|
| 300 mm | 17 kg 0,5 - 1,0 mm |
| 400 mm | 43 kg 0,5 - 1,0 mm |
| 500 mm | 64 kg 0,5 - 1,0 mm |
| Filterbehälter Ø: | Menge Aqualoon / Filterbälle: |
|---|---|
| 300 mm | 560 g |
| 400 mm | 1400 g |
| 500 mm | 2100 g |
Technische Daten der Bali Sandfilteranlagen:
| Technische Eigenschaften: | OKU Aqua Plus 4 / bis 30 m³: | OKU Aqua Plus 6 / bis 40m³: | OKU Aqua Plus 6 / bis 50 m³: | OKU Aqua Plus 8 / bis 60 m³: | OKU Aqua Plus 11 / bis 70 m³: | OKU Aqua Plus 11 / bis 80 m³: |
| Artikelnummer: | 300350 | 300360 | 300400 | 300500 | 300550 | 300600 |
| Poolgröße (in m³): | bis 30 m³ | bis 40 m³ | bis 50 m³ | bis 60 m³ | bis 70 m³ | bis 80 m³ |
| Filterbehälter Ø: | 300 mm | 300 mm | 400 mm | 400 mm | 400 mm | 500 mm |
| Filterpumpe: | Aqua Plus 4 | Aqua Plus 6 | Aqua Plus 6 | Aqua Plus 8 | Aqua Plus 11 | Aqua Plus 11 |
| Fördermenge (in m³/h): | 4 m³/h | 6 m³/h | 6 m³/h | 8 m³/h | 11 m³/h | 11 m³/h |
| Förderhöhe von (in m): | 8 m | 8 m | 8 m | 9 m | 9 m | 9 m |
| Leistungsabgabe P2 (in kW): | 0,18 kW / 230 V | 0,25 kW / 230 V | 0,25 kW / 230 V | 0,40 kW / 230 V | 0,45 kW / 230 V | 0,45 kW / 230 V |
| Geräuschpegel (in dB): | 53,9 dB | 59,2 dB | 59,2 dB | 59,4 dB | 59,8 dB | 59,8 dB |
| Technische Eigenschaften: | OKU Aqua Plus 4 / bis 30 m³: |
|---|---|
| Artikelnummer: | 300350 |
| Poolgröße (in m³): | bis 30 m³ |
| Filterbehälter Ø: | 300 mm³ |
| Filterpumpe: | Aqua Plus 4 |
| Fördermenge (in m³/h): | 4 m³/h |
| Förderhöhe von (in m): | 8 m |
| Leistungsabgabe P2 (in kW): | 0,18 kW / 230 V |
| Geräuschpegel (in dB): | 53,9 dB |
| Technische Eigenschaften: | OKU Aqua Plus 6 / bis 40m³: |
|---|---|
| Artikelnummer: | 300360 |
| Poolgröße (in m³): | bis 40 m³ |
| Filterbehälter Ø: | 300 mm |
| Filterpumpe: | Aqua Plus 6 |
| Fördermenge (in m³/h): | 6 m³/h |
| Förderhöhe von (in m): | 8 m |
| Leistungsabgabe P2 (in kW): | 0,25 kW / 230 V |
| Geräuschpegel (in dB): | 59,2 dB |
| Technische Eigenschaften: | OKU Aqua Plus 6 / bis 50m³: |
|---|---|
| Artikelnummer: | 300400 |
| Poolgröße (in m³): | bis 50 m³ |
| Filterbehälter Ø: | 400 mm |
| Filterpumpe: | Aqua Plus 6 |
| Fördermenge (in m³/h): | 6 m³/h |
| Förderhöhe von (in m): | 8 m |
| Leistungsabgabe P2 (in kW): | 0,25 kW / 230 V |
| Geräuschpegel (in dB): | 59,2 dB |
| Technische Eigenschaften: | OKU Aqua Plus 8 / bis 60m³: |
|---|---|
| Artikelnummer: | 300500 |
| Poolgröße (in m³): | bis 60 m³ |
| Filterbehälter Ø: | 400 mm |
| Filterpumpe: | Aqua Plus 8 |
| Fördermenge (in m³/h): | 8 m³/h |
| Förderhöhe von (in m): | 9 m |
| Leistungsabgabe P2 (in kW): | 0,40 kW / 230 V |
| Geräuschpegel (in dB): | 59,4 dB |
| Technische Eigenschaften: | OKU Aqua Plus 11 / bis 70m³: |
|---|---|
| Artikelnummer: | 300550 |
| Poolgröße (in m³): | bis 70 m³ |
| Filterbehälter Ø: | 400 mm |
| Filterpumpe: | Aqua Plus 11 |
| Fördermenge (in m³/h): | 11 m³/h |
| Förderhöhe von (in m): | 9 m |
| Leistungsabgabe P2 (in kW): | 0,45 kW / 230 V |
| Geräuschpegel (in dB): | 59,8 dB |
| Technische Eigenschaften: | OKU Aqua Plus 11 / bis 80m³: |
|---|---|
| Artikelnummer: | 300600 |
| Poolgröße (in m³): | bis 80 m³ |
| Filterbehälter Ø: | 500 mm |
| Filterpumpe: | Aqua Plus 11 |
| Fördermenge (in m³/h): | 11 m³/h |
| Förderhöhe von (in m): | 9 m |
| Leistungsabgabe P2 (in kW): | 0,45 kW / 230 V |
| Geräuschpegel (in dB): | 59,8 dB |
Im Lieferumfang ist enthalten:
- Geräuschdämmende Grundplatte
- 6-Wege-Top-Mount-Ventil OKU®
- Filterdüse/Düsenkreuz (bei Ø 500 mm)
- Manometer
- Entleerung
- Aqua Plus Pumpe Made in Germany !!!
- Filterkessel Made in Germany !!!
