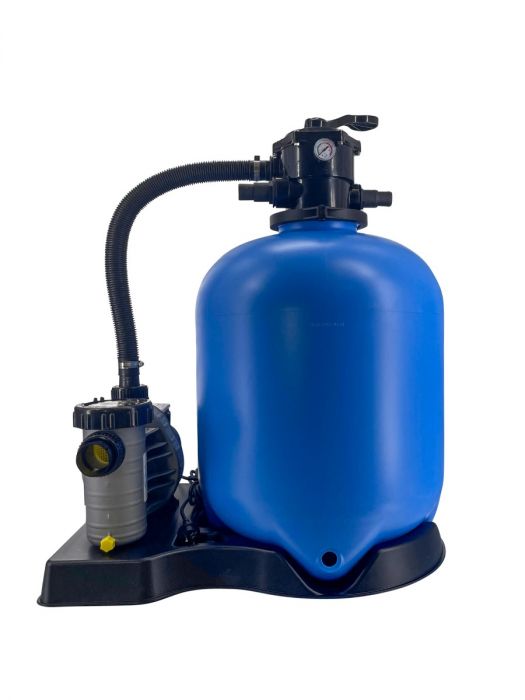

Sandfilteranlage Bali - Timer

Die Sandfilteranlage Bali – Timer eignet sich Pools mit einen Beckenvolumen von bis zu 80 m³.

Zu der Pool Filteranlage wird die dazu passende Poolpumpe OKU Aqua Plus Timer verwendet.

Bei der Filterpumpe ist eine Zeitschaltuhr integriert.

Mit Hilfe der integrierten Zeitschaltuhr können Sie frei hinterlegen wann sich der Poolfilter ein und wieder ausschalten soll. Dadurch müssen Sie sich keine Gedanken mehr darüber machen wann Sie die Filteranlage in Betrieb nehmen wollen. Denn dies funktioniert mithilfe der Zeitschaltuhr automatisch. Dies ermöglicht ein unbeschwertes Badevergnügen ohne das Sie sich noch sorgen machen müssen ob die Filterpumpe ein oder ausgeschaltet ist.

Bei der Zeitgeschalteten Pumpe können Sie bis zu drei verschiedene Programme ganz einfach hinterlegen.

Die Filteranlage ist Made in Germany !!!

Steuerung der Zeitschaltuhr:

Steuerung der Sandfilteranlage Bali - Timer

Mit Hilfe der integrierten Knöpfe und dem Display kann die Zeitschaltuhr von der Poolpumpe sehr einfach nach ihren Wünschen eingestellt werden.

Merkmale der OKU Aqua Plus Timer Pumpe:

  • Mit integrierter Zeitschaltuhr
  • Laufruhig
  • Servicefreundlich
  • Verschleißarme Werkstoffe
  • Verschraubungen an Saug- und Druckseite
  • Balg-Gleitringdichtung auf Kunststoff-Laufradnabe montiert
  • Selbstansaugende Pumpe (Montage max. 2 m oberhalb oder max. 3 m unterhalb des Wasserniveaus möglich)
  • Großer Siebkorb mit ca. 0,5 l Fassungsvermögen
  • Saugsieb-Maschenweite ca. 2,8 x 2,8 mm
  • Salzwasserbeständig bis zu 0,5 % (entspricht 5 g Salz pro Liter Wasser)

Das 6-Wege-Top-Mount-Ventil der Bali Sandfilteranlage verfügt über folgende Funktionen:

Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.

Anschlussmöglichkeiten der Filteranlage:

Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Wassereingang: Saugseite Pumpe hat folgende Anschlüsse Bundbuchse Ø 50 mm, Schlauchtülle 32/38 mm

Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde

Abmessungen der Bali Pool Filteranlage:

Maßzeichnung Sandfilteranlage Bali



Filterbehälter Ø: Länge (L): Breite (B): Höhe (H):
400 mm 74 cm 50 cm 79 cm
500 mm 74 cm 50 cm 92 cm
Filterbehälter Ø: Länge (L):
400 mm 74 cm
500 mm 74 cm
Filterbehälter Ø: Breite (B):
400 mm 50 cm
500 mm 50 cm
Filterbehälter Ø: Höhe (H):
400 mm 79 cm
500 mm 92 cm



Welches Filtermedium für die Sandfilteranlage:



Filterbehälter Ø: Menge Filtersand: Filtersand Körnung: Menge Aqualoon / Filterbälle:
400 mm 50 kg 0,4 - 0,8 mm 1400 g
500 mm 75 kg 0,4 - 0,8 mm 2100 g
Filterbehälter Ø: Menge Filtersand:
400 mm 50 kg
500 mm 75 kg
Filterbehälter Ø: Filtersand Körnung:
400 mm 0,4 - 0,8 mm
500 mm 0,4 - 0,8 mm
Filterbehälter Ø: Menge Aqualoon / Filterbälle:
400 mm 1400 g
500 mm 2100 g



Im Lieferumfang ist enthalten:

  • Geräuschdämmende Grundplatte
  • 6-Wege-Top-Mount-Ventil OKU®
  • Filterdüse/Düsenkreuz (bei Ø 500 mm)
  • Manometer
  • Entleerung
  • Aqua Plus Pumpe Made in Germany !!!
  • Filterkessel Made in Germany !!!

Bedienungsanleitung Bali Sandfilteranlage
