Sandfilteranlage Bali Premium

Art.nr.
Bali Premium

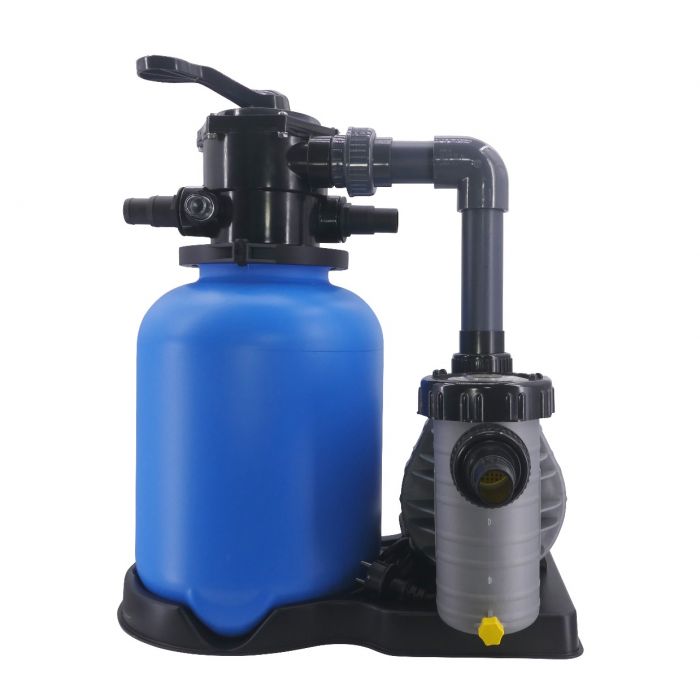

Die Bali Premium Sandfilteranlage mit fester Verrohrung eignet sich für Pools mit einem Beckenvolumen von bis zu 80 m³.

Für diese Filteranlage wird eine Aqua Plus Pumpe verwendet welche Made in Germany !!! ist.

Die Bali Premium Sandfilteranlage mit fester Verrohrung eignet sich für Pools mit einem Beckenvolumen von bis zu 80 m³.

Für diese Filteranlage wird eine Aqua Plus Pumpe verwendet welche Made in Germany !!! ist.



Merkmale der OKU Aqua Plus Pumpe:



  • Laufruhig
  • Servicefreundlich
  • Verschleißarme Werkstoffe
  • Verschraubungen an Saug- und Druckseite
  • Balg-Gleitringdichtung auf Kunststoff-Laufradnabe montiert
  • Selbstansaugende Pumpe (Montage max. 2 m oberhalb oder max. 3 m unterhalb des Wasserniveaus möglich)
  • Großer Siebkorb mit ca. 0,5 l Fassungsvermögen
  • Saugsieb-Maschenweite ca. 2,8 x 2,8 mm
  • Salzwasserbeständig bis zu 0,5 % (entspricht 5 g Salz pro Liter Wasser)



Das 6-Wege-Top-Mount-Ventil der Bali Premium Sandfilteranlage verfügt über folgende Funktionen:



Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.



Anschlussmöglichkeiten der Pool Filteranlage:



Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.

Wassereingang: Saugseite Pumpe hat folgende Anschlüsse Bundbuchse Ø 50 mm, Schlauchtülle 32/38 mm

Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde



Abmessungen der Bali Premium Pool Filteranlage:



Maßzeichnung Sandfilteranlage Bali Premium



Filterbehälter Ø: Länge (L): Breite (B): Höhe (H):
300 mm 55 cm 48 cm 65 cm
400 mm 74 cm 50 cm 79 cm
500 mm 74 cm 50 cm 92 cm
Filterbehälter Ø: Länge (L):
300 mm 55 cm
400 mm 74 cm
500 mm 74 cm
Filterbehälter Ø: Breite (B):
300 mm 48 cm
400 mm 50 cm
500 mm 50 cm
Filterbehälter Ø: Höhe (H):
300 mm 65 cm
400 mm 79 cm
500 mm 92 cm



Welches Filtermedium für die Sandfilteranlage:



Filterbehälter Ø: Menge Filtersand: Filtersand Körnung: Menge Aqualoon / Filterbälle:
300 mm 20 kg 0,4 - 0,8 mm 560 g
400 mm 50 kg 0,4 - 0,8 mm 1400 g
500 mm 75 kg 0,4 - 0,8 mm 2100 g
Filterbehälter Ø: Menge Filtersand:
300 mm 20 kg
400 mm 50 kg
500 mm 75 kg
Filterbehälter Ø: Filtersand Körnung:
300 mm 0,4 - 0,8 mm
400 mm 0,4 - 0,8 mm
500 mm 0,4 - 0,8 mm
Filterbehälter Ø: Menge Aqualoon / Filterbälle:
300 mm 560 g
400 mm 1400 g
500 mm 2100 g





Technische Daten der Bali Premium Sandfilteranlagen:



Technische Eigenschaften: OKU Aqua Plus 4 / bis 30 m³: OKU Aqua Plus 6 / bis 40m³: OKU Aqua Plus 6 / bis 50 m³: OKU Aqua Plus 8 / bis 60 m³: OKU Aqua Plus 11 / bis 70 m³: OKU Aqua Plus 11 / bis 80 m³:
Artikelnummer: 301350 301360 301400 301500 301550 301600
Poolgröße (in m³): bis 30 m³ bis 40 m³ bis 50 m³ bis 60 m³ bis 70 m³ bis 80 m³
Filterbehälter Ø: 300 mm 300 mm 400 mm 400 mm 400 mm 500 mm
Filterpumpe: Aqua Plus 4 Aqua Plus 6 Aqua Plus 6 Aqua Plus 8 Aqua Plus 11 Aqua Plus 11
Fördermenge (in m³/h): 4 m³/h 6 m³/h 6 m³/h 8 m³/h 11 m³/h 11 m³/h
Förderhöhe von (in m): 8 m 8 m 8 m 9 m 9 m 9 m
Leistungsabgabe P2 (in kW): 0,18 kW / 230 V 0,25 kW / 230 V 0,25 kW / 230 V 0,40 kW / 230 V 0,45 kW / 230 V 0,45 kW / 230 V
Geräuschpegel (in dB): 53,9 dB 59,2 dB 59,2 dB 59,4 dB 59,8 dB 59,8 dB
Technische Eigenschaften: OKU Aqua Plus 4 / bis 30 m³:
Artikelnummer: 301350
Poolgröße (in m³): bis 30 m³
Filterbehälter Ø: 300 mm³
Filterpumpe: Aqua Plus 4
Fördermenge (in m³/h): 4 m³/h
Förderhöhe von (in m): 8 m
Leistungsabgabe P2 (in kW): 0,18 kW / 230 V
Geräuschpegel (in dB): 53,9 dB
Technische Eigenschaften: OKU Aqua Plus 6 / bis 40m³:
Artikelnummer: 301360
Poolgröße (in m³): bis 40 m³
Filterbehälter Ø: 300 mm
Filterpumpe: Aqua Plus 6
Fördermenge (in m³/h): 6 m³/h
Förderhöhe von (in m): 8 m
Leistungsabgabe P2 (in kW): 0,25 kW / 230 V
Geräuschpegel (in dB): 59,2 dB
Technische Eigenschaften: OKU Aqua Plus 6 / bis 50m³:
Artikelnummer: 301400
Poolgröße (in m³): bis 50 m³
Filterbehälter Ø: 400 mm
Filterpumpe: Aqua Plus 6
Fördermenge (in m³/h): 6 m³/h
Förderhöhe von (in m): 8 m
Leistungsabgabe P2 (in kW): 0,25 kW / 230 V
Geräuschpegel (in dB): 59,2 dB
Technische Eigenschaften: OKU Aqua Plus 8 / bis 60m³:
Artikelnummer: 301500
Poolgröße (in m³): bis 60 m³
Filterbehälter Ø: 400 mm
Filterpumpe: Aqua Plus 8
Fördermenge (in m³/h): 8 m³/h
Förderhöhe von (in m): 9 m
Leistungsabgabe P2 (in kW): 0,40 kW / 230 V
Geräuschpegel (in dB): 59,4 dB
Technische Eigenschaften: OKU Aqua Plus 11 / bis 70m³:
Artikelnummer: 301550
Poolgröße (in m³): bis 70 m³
Filterbehälter Ø: 400 mm
Filterpumpe: Aqua Plus 11
Fördermenge (in m³/h): 11 m³/h
Förderhöhe von (in m): 9 m
Leistungsabgabe P2 (in kW): 0,45 kW / 230 V
Geräuschpegel (in dB): 59,8 dB
Technische Eigenschaften: OKU Aqua Plus 11 / bis 80m³:
Artikelnummer: 301600
Poolgröße (in m³): bis 80 m³
Filterbehälter Ø: 500 mm
Filterpumpe: Aqua Plus 11
Fördermenge (in m³/h): 11 m³/h
Förderhöhe von (in m): 9 m
Leistungsabgabe P2 (in kW): 0,45 kW / 230 V
Geräuschpegel (in dB): 59,8 dB



Im Lieferumfang ist enthalten:



  • Geräuschdämmende Grundplatte
  • 6-Wege-Top-Mount-Ventil OKU®
  • Filterdüse/Düsenkreuz (bei Ø 500 mm)
  • Manometer
  • Entleerung
  • Aqua Plus Pumpe Made in Germany !!!
  • Filterkessel Made in Germany !!!
