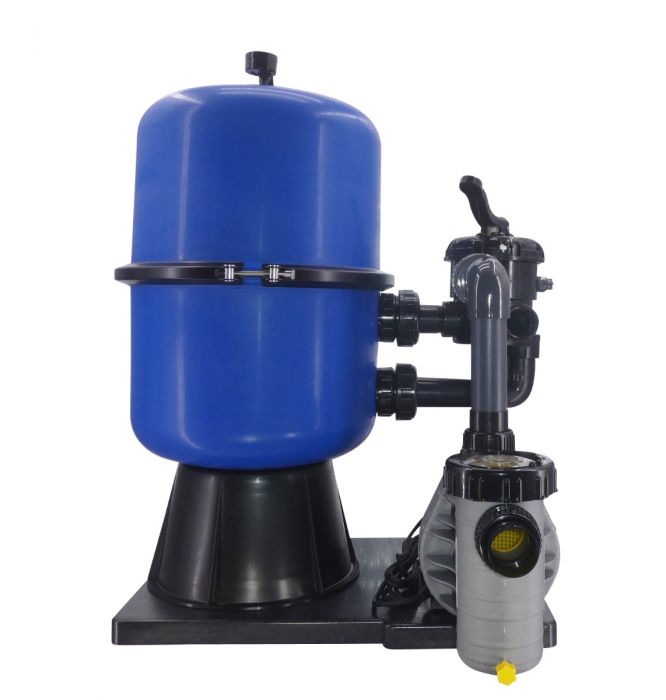

Sandfilteranlage Pacific
Das Leistungsstärkste Model der Filteranlagenserie Pacific eignet sich für Pools mit einen Beckenvolumen von bis zu 80 m³. Durch den in der Mitte teilbaren Filterbehälter ist es sehr einfach das Filtermedium in den Filterbehälter einzufüllen oder zu tauschen.
Die Sandfilteranlage Pacific erzeugt ein optimales Filterergebnis bei Ihrem Pool und ist sehr wartungsfreundlich.
Das Leistungsstärkste Model der Filteranlagenserie Pacific eignet sich für Pools mit einen Beckenvolumen von bis zu 80 m³.
Bei dem 2-geteilten Filterkessel von der Filteranlage lässt sich die obere Hälfte von dem Kessel abnehmen.
Durch die abnehmbare obere Filterhälfte haben Sie eine sehr große Öffnung um bequem Wartungsarbeiten am Filterkessel vornehmen zu können wir z.B. der tausch des Filtermediums.
Zusammengehalten wird die obere und die untere Hälfte mit einem Spannring.
Zwischen den beiden Hälften wird ein O-Ring (im Lieferumfang enthalten) eingesetzt welcher die Verbindung der Hälften abdichtet.
Um trotz diesen Vorteil auch eine hohe Druckbeständigkeit (Betriebsdruck 1,5 bar) sicherzustellen wird der Sandfilter aus Glasfaserverstärktem Polypropylen (PP) hergestellt.
Alls Filterpumpe kommt eine OKU Aqua Plus Pumpe zum Einsatz.
Die Sandfilteranlage wird Montiert ausgeliefert.
Die Vorteile von den Zweigeteilter Sandfilter Pacific:
- Material Filterkessel: Glasfaserverstärktem Polypropylen (PP)
- 2-teiliger Filterkessel (dadurch wird eine einfache Wartung bzw. tausch vom Filtermedium ermöglicht)
- Betriebsdruck: bis zu 1,5 bar
- Prüfdruck: 2,25 bar
Merkmale der OKU Aqua Plus Pumpe:
- Laufruhig
- Servicefreundlich
- Verschleißarme Werkstoffe
- Verschraubungen an Saug- und Druckseite
- Balg-Gleitringdichtung auf Kunststoff-Laufradnabe montiert
- Selbstansaugende Pumpe (Montage max. 2 m oberhalb oder max. 3 m unterhalb des Wasserniveaus möglich)
- Großer Siebkorb mit ca. 0,5 l Fassungsvermögen
- Saugsieb-Maschenweite ca. 2,8 x 2,8 mm
- Made in Germany !!!
Das 6-Wege-Top-Mount-Ventil der Pacific Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.
Anschlussmöglichkeiten der Filteranlage:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
Wassereingang: Saugseite Pumpe hat folgende Anschlüsse Bundbuchse Ø 50 mm, Schlauchtülle 32/38 mm
Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde
Abmessungen der Pacific Pool Filteranlage:
| Filterbehälter Ø: | Länge (L): | Breite (B): | Höhe (H): |
| 400 mm | 72 cm | 72 cm | 90 cm |
| 500 mm | 84 cm | 79 cm | 98 cm |
| Filterbehälter Ø: | Länge (L): |
|---|---|
| 400 mm | 72 cm |
| 500 mm | 84 cm |
| Filterbehälter Ø: | Breite (B): |
|---|---|
| 400 mm | 72 cm |
| 500 mm | 79 cm |
| Filterbehälter Ø: | Höhe (H): |
|---|---|
| 400 mm | 90 cm |
| 500 mm | 98 cm |
Technische Daten von der Pool Filteranlage Pacific:
| Filteranlage: | Sandfilteranlage Pacific Ø 400 mm mit Aqua Plus 6 Pumpe: |
Sandfilteranlage Pacific Ø 400 mm mit Aqua Plus 8 Pumpe: |
Sandfilteranlage Pacific Ø 500 mm mit Aqua Plus 8 Pumpe: |
Sandfilteranlage Pacific Ø 500 mm mit Aqua Plus 11 Pumpe: |
| Art. Nr.: | 400900 | 400901 | 400902 | 400903 |
| Betriebsdruck: | bis zu 1,5 bar | bis zu 1,5 bar | bis zu 1,5 bar | bis zu 1,5 bar |
| Prüfdruck: | 2,25 bar | 2,25 bar | 2,25 bar | 2,25 bar |
| Betriebstemperatur: | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 1 ½“ IG | 1 ½“ IG | 1 ½“ IG | 1 ½“ IG |
| Filterfläche: | 0,126 m² | 0,126 m² | 0,196 m² | 0,196 m² |
| Menge Filtersand Filtersand Körnung: |
50 kg 0,4 - 0,8 mm |
50 kg 0,4 - 0,8 mm |
75 kg 0,4 - 0,8 mm |
75 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
50 kg 0,5 - 1,0 mm |
50 kg 0,5 - 1,0 mm |
75 kg 0,5 - 1,0 mm |
75 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
43 kg 0,5 - 1,0 mm |
43 kg 0,5 - 1,0 mm |
64 kg 0,5 - 1,0 mm |
64 kg 0,5 - 1,0 mm |
| Menge Aqualoon / Filterbälle: |
1400 g | 1400 g | 2100 g | 2100 g |
| Technische Daten Filterpumpe: | Aqua Plus 6 Pumpe | Aqua Plus 8 Pumpe | Aqua Plus 8 Pumpe | Aqua Plus 11 Pumpe |
| Fördermenge (in m³/h): | 6 m³/h | 8 m³/h | 8 m³/h | 11 m³/h |
| Förderhöhe von (in m): | 8 m | 9 m | 9 m | 9 m |
| Leistungsabgabe P2 (in kW): | 0,25 kW / 230 V | 0,40 kW / 230 V | 0,40 kW / 230 V | 0,45 kW / 230 V |
| Geräuschpegel (in dB) der Filterpumpe: | 59,2 dB | 59,4 dB | 59,4 dB | 59,8 dB |
| Filteranlage: | Sandfilteranlage Pacific Ø 400 mm mit Aqua Plus 6 Pumpe: |
|---|---|
| Art. Nr.: | 400900 |
| Betriebsdruck: | bis zu 1,5 bar |
| Prüfdruck: | 2,25 bar |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 1 ½“ IG |
| Filterfläche: | 0,126 m² |
| Menge Filtersand Filtersand Körnung: |
50 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
50 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
43 kg 0,5 - 1,0 mm |
| Menge Aqualoon Filterbälle: |
1400 g |
| Technische Daten Filterpumpe: | Aqua Plus 6 Pumpe |
| Fördermenge (in m³/h): | 6 m³/h |
| Förderhöhe von (in m): | 8 m |
| Leistungsabgabe P2 (in kW): | 0,25 kW / 230 V |
| Geräuschpegel (in dB) der Filterpumpe: | 59,2 dB |
| Filteranlage: | Sandfilteranlage Pacific Ø 400 mm mit Aqua Plus 8 Pumpe: |
|---|---|
| Art. Nr.: | 400901 |
| Betriebsdruck: | bis zu 1,5 bar |
| Prüfdruck: | 2,25 bar |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 1 ½“ IG |
| Filterfläche: | 0,126 m² |
| Menge Filtersand Filtersand Körnung: |
50 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
50 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
43 kg 0,5 - 1,0 mm |
| Menge Aqualoon Filterbälle: |
1400 g |
| Technische Daten Filterpumpe: | Aqua Plus 8 Pumpe |
| Fördermenge (in m³/h): | 8 m³/h |
| Förderhöhe von (in m): | 9 m |
| Leistungsabgabe P2 (in kW): | 0,40 kW / 230 V |
| Geräuschpegel (in dB) der Filterpumpe: | 59,4 dB |
| Filteranlage: | Sandfilteranlage Pacific Ø 500 mm mit Aqua Plus 8 Pumpe: |
|---|---|
| Art. Nr.: | 400902 |
| Betriebsdruck: | bis zu 1,5 bar |
| Prüfdruck: | 2,25 bar |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 1 ½“ IG |
| Filterfläche: | 0,196 m² |
| Menge Filtersand Filtersand Körnung: |
75 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
75 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
64 kg 0,5 - 1,0 mm |
| Menge Aqualoon Filterbälle: |
2100 g |
| Technische Daten Filterpumpe: | Aqua Plus 8 Pumpe |
| Fördermenge (in m³/h): | 8 m³/h |
| Förderhöhe von (in m): | 9 m |
| Leistungsabgabe P2 (in kW): | 0,40 kW / 230 V |
| Geräuschpegel (in dB) der Filterpumpe: | 59,4 dB |
| Filteranlage: | Sandfilteranlage Pacific Ø 500 mm mit Aqua Plus 11 Pumpe: |
|---|---|
| Art. Nr.: | 400903 |
| Betriebsdruck: | bis zu 1,5 bar |
| Prüfdruck: | 2,25 bar |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 1 ½“ IG |
| Filterfläche: | 0,196 m² |
| Menge Filtersand Filtersand Körnung: |
75 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
75 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
64 kg 0,5 - 1,0 mm |
| Menge Aqualoon Filterbälle: |
2100 g |
| Technische Daten Filterpumpe: | Aqua Plus 11 Pumpe |
| Fördermenge (in m³/h): | 11 m³/h |
| Förderhöhe von (in m): | 9 m |
| Leistungsabgabe P2 (in kW): | 0,45 kW / 230 V |
| Geräuschpegel (in dB) der Filterpumpe: | 59,8 dB |
Lieferumfang von der Sandfilteranlage Pacific:
- Filterkessel Pacific in entsprechender Größe
- Das zum Filterbehälter passende 6-Wege-Side-Mount-Ventil
- Spannring
- Düsenkreuz
- Manometer mit Entlüftung
- Entleerung
- Selbstansaugende Poolpumpe Aqua Plus in entsprechender Leistung.
