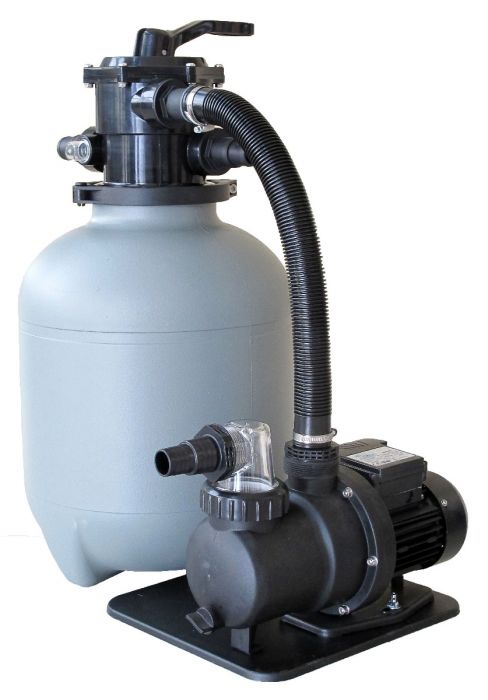

Sandfilteranlage OKU Trinidad

Art.nr.

Trinidad - Sandfilteranlage

Die OKU Trinidad Sandfilteranlage überzeugt mit Ihrem optimalen Preis Leistung Verhältnis. Das leistungsstärkste Filtermodel dieser Filtermodelreihe ermöglicht es Pools mit einen Beckenvolumen von bis zu 50m³ zu filtern. Für die Trinidad Sandfilteranlage wir die normalsaugende OKU SPS Pumpe verwendet.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Details

Anschlussmöglichkeiten der Trinidad Sandfilteranlagen:

Die Filteranlage kann mit folgenden Anschlüssen in den Wasserkreislauf Ihres Pools eingebunden werden.

Wassereingang: Die Saugseite der Pumpe hat eine 32/38 mm Schlauchtülle als Anschluss.

Wasserausgang: Schlauchtülle 32/38 mm und 1 ½“ Innengewinde.

Das 6-Wege-Top-Mount-Ventil verfügt über folgende Funktionen:

Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie über diese Funktion auch Ihren Bodenabsauger betreiben.

Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt.
Der Schmutz wird so aus dem Filterkreislauf gespült.

Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.

Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Entleerungsanschluss am Ventil ablassen.

Zirkulieren: Das Beckenwasser wir durch die Filteranlage geleitet, ohne dass das Wasser durch den Filtersand geflittert wird.

Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.

Winter: Das Ventil ist vollständig geöffnet. So werden die Dichtungen über den Winter geschont.

Abmessungen der Trinidad Pool Filteranlage:

Maßzeichnung Sandfilteranlage Trinidad

Art. Nr.:	Länge (L):	Breite (B):	Höhe (H):
300800	40 cm	37 cm	53 cm
300801	51 cm	46 cm	62 cm
300802	58 cm	46 cm	76 cm
300803	63 cm	50 cm	83 cm
300804	68 cm	46 cm	85 cm

Art. Nr.:	Länge (L):
300800	40 cm
300801	51 cm
300802	58 cm
300803	63 cm
300804	68 cm

Art. Nr.:	Breite (B):
300800	37 cm
300801	46 cm
300802	46 cm
300803	50 cm
300804	47 cm

Art. Nr.:	Höhe (H):
300800	53 cm
300801	62 cm
300802	76 cm
300803	83 cm
300804	85 cm

Welches Filtermedium für die Sandfilteranlage:

Filterbehälter Ø:	Menge Filtersand Filtersand Körnung:	Menge Filterglas Filterglas Körnung:	Menge Filterpearls Filterpearls Körnung:	Menge Aqualoon / Filterbälle:
250 mm	15 kg 0,4 - 0,8 mm	15 kg 0,5 - 1,0 mm	13 kg 0,5 - 1,0 mm	420 g
300 mm	38 kg 0,4 - 0,8 mm	38 kg 0,5 - 1,0 mm	32 kg 0,5 - 1,0 mm	1064 g
400 mm	50 kg 0,4 - 0,8 mm	50 kg 0,5 - 1,0 mm	43 kg 0,5 - 1,0 mm	1400 g
470 mm	75 kg 0,4 - 0,8 mm	75 kg 0,5 - 1,0 mm	64 kg 0,5 - 1,0 mm	2100 g

Filterbehälter Ø:	Menge Filtersand Filtersand Körnung:
250 mm	15 kg 0,4 - 0,8 mm
300 mm	38 kg 0,4 - 0,8 mm
400 mm	50 kg 0,4 - 0,8 mm
470 mm	75 kg 0,4 - 0,8 mm

Filterbehälter Ø:	Menge Filterglas Filterglas Körnung:
250 mm	15 kg 0,5 - 1,0 mm
300 mm	38 kg 0,5 - 1,0 mm
400 mm	50 kg 0,5 - 1,0 mm
470 mm	75 kg 0,5 - 1,0 mm

Filterbehälter Ø:	Menge Filterpearls Filterpearls Körnung:
250 mm	13 kg 0,5 - 1,0 mm
300 mm	32 kg 0,5 - 1,0 mm
400 mm	43 kg 0,5 - 1,0 mm
470 mm	64 kg 0,5 - 1,0 mm

Filterbehälter Ø:	Menge Aqualoon / Filterbälle:
250 mm	420 g
300 mm	1064 g
400 mm	1400 g
470 mm	2100 g

Pumpenleistung der Trinidad-Sandfilteranlagen:

Filteranlage Art.Nr. / Poolpumpe SPS:	Leistung der SPS Pumpe:
Art.Nr. 300800 / SPS 25	4 m³/h/3 m - 0,20 kW/230 V
Art.Nr. 300801 / SPS 50	4 m³/h/6 m - 0,40 kW/230 V
Art.Nr. 300802 / SPS 50	4 m³/h/6 m - 0,40 kW/230 V
Art.Nr. 300803 / SPS 75	6 m³/h/6 m - 0,45 kW/230 V
Art.Nr. 300804 / SPS 100	8 m³/h/6 m - 0,55 kW/230 V

Filteranlage Art.Nr. / Poolpumpe SPS:	Leistung der SPS Pumpe:
Art.Nr. 300800 / SPS 25	4 m³/h/3 m - 0,20 kW/230 V
Art.Nr. 300801 / SPS 50	4 m³/h/6 m - 0,40 kW/230 V
Art.Nr. 300802 / SPS 50	6 m³/h/6 m - 0,45 kW/230 V
Art.Nr. 300803 / SPS 75	6 m³/h/6 m - 0,45kW/230 V
Art.Nr. 300804 / SPS 100	8 m³/h/6 m - 0,55 kW/230 V
