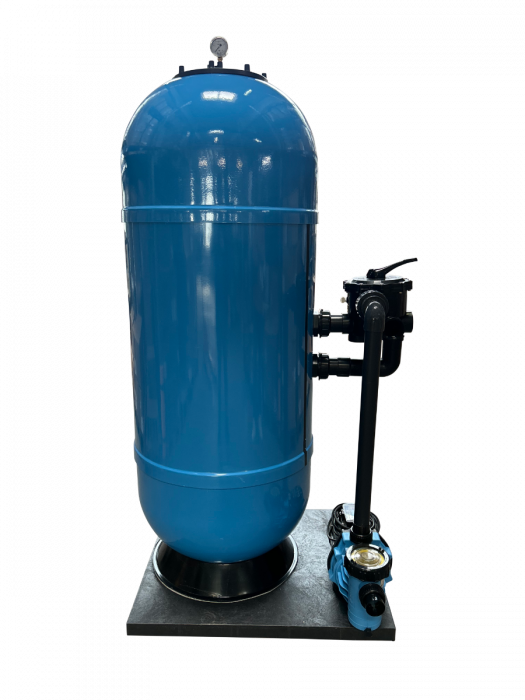

Hochschicht Sandfilteranlage GFK Atlantica Plus Ø 620 mm mit drehzahlgesteuerter Poolpumpe Badu Alpha ECO Soft
Auf Lager
Die hochwertige GFK Sandfilteranlage Atlantica Plus Ø 620 mm mit der drehzahlgeregelten Poolpumpe BADU Alpha ECO Soft liefert ein optimales Filterergebnis und ist gleichzeitig energiesparend.
Die Filteranlage eignet sich für Pools mit bis zu 100 m³ Wasservolumen.
Die OKU GFK Sandfilteranlage Atlantica Plus Ø 620 mm mit der BADU Alpha ECO Soft Poolpumpe eignet sich für jegliche Art von Pools.
Die Hochschicht Sandfilteranlage GFK Atlantica Plus Ø 620 eignet sich für alle Arten von Pool Installationen.
Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.
Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.
Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.
Die hochwertigen Filterkessel werden in Handarbeit gefertigt.
Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.
Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.
Das unreine Poolwasser wird von untern über die Filterfinger über das gesamte Filterbett verteilt.
Durch das sehr hohe Filterbett von 1 m werden auch sehr feine Schmutzpartikel aus dem Pool gefiltert.
Danach gelangt das saubere Wasser über das 6-Wege-Side-Mount Ventil wieder zurück in den Pool.
Die Vorteile von dem Atlantica Plus GFK Sandfilter Ø 620 mm:
- Filterkessel aus verstärktem Glasfaser
- UV-beständig
- Seitliches Mannloch und Schauloch aus Acrylglas
- Obere Filterkessel Öffnung: Ø 220 mm
- Seitliche Filterkessel Öffnung: Ø 220 mm
- Betriebsdruck: bis zu 1,56 bar
- Maximaler Druck: bis zu 1,96 bar
Die Vorteile der BADU Alpha ECO Soft Poolpumpe:
Die drehzahlgesteuerte Pumpe BADU Alpha ECO Soft ist eine sehr energieeffiziente Poolpumpe.
Denn die Pumpenleistung kann individuell auf Ihre Bedürfnisse eingestellt werden.
Womit die Pumpe geringere Betriebskosten hat verglichen zu einer herkömmlichen einstufigen Pumpe.
Dadurch tun Sie nicht nur der Umwelt etwas gutes sondern sparen bares Geld bei den Betriebskosten von der Filteranlage.
Beispielrechnung: zu der Ersparnis der Betriebskosten bei der Atlantica Plus Filteranlage Ø 620 mit der BADU Alpha ECO Soft:
Drehzahlgesteuerte Pumpe BADU Alpha ECO Soft verglichen mit einer einstufigen Pumpe BADU Magic II 11
| Vergleichsparameter: | Poolpumpe: |
| Leistungsaufnahme P1 (kW): | BADU Alpha ECO Soft: 0,04 - 0,75 kW BADU Magic II 11: 0,75 kW |
| Fördermenge (in m³/h): | BADU Alpha ECO Soft: Bei 100 % 15,5 m³/h bei 8 Meter Wassersäule BADU Magic II 11: 11 m³/h bei 8 Meter Wassersäule |
| Damit die BADU Alpha ECO Soft den gleichen Volumenstrom wie die BADU Magic II 11 erzeugt (11 m³/h bei 8 Meter Wassersäule) benötigt die BADU Alpha ECO Soft nur 65 % ihrer Leistung. Dafür benötigt die BADU Alpha ECO Soft Leistungsaufnahme P1 (kW): 0,49 |
|
| Leistungsvergleich: | BADU Alpha ECO Soft: P1 = 0,49 KW BADU Magic II 11: P1 = 0,72 KW |
| Ersparnis: | Dadurch erspart die BADU Alpha ECO Soft 0,23 kW |
| Ø Betriebsstunden pro Saison: 1.800 Stunden | |
| Ersparnis in kW: | 1.800 Stunden x 0,23 kW = 414 kW / h |
| Ersparnis in Euro (€) bei Stromkosten von 0,42 € pro kW/h: | 414 KW x 0,42 € = 173,88 € |
| Weiterer Vorteil: | Durch erhöhten Volumenstrom bei der Rückspülung, kürzere Rückspülzeiten. |
| Vergleichsparameter: | Poolpumpe: |
|---|---|
| Leistungsaufnahme P1 (kW): | BADU Alpha ECO Soft: P1 = 0,04 - 0,75 kW BADU Magic II 11: P1 = 0,72 kW |
| Fördermenge (in m³/h): | BADU Alpha ECO Soft: Bei 100 % 15,5 m³/h bei 8 Meter Wassersäule BADU Magic II 11: 11 m³/h bei 8 Meter Wassersäule |
| Damit die BADU Alpha ECO Soft den gleichen Volumenstrom wie die BADU Magic II 11 erzeugt (11 m³/h bei 8 Meter Wassersäule) benötigt die BADU Alpha ECO Soft nur 65 % ihrer Leistung. Dafür benötigt die BADU Alpha ECO Soft Leistungsaufnahme P1 (kW): 0,49 |
|
| Leistungsvergleich: | BADU Alpha ECO Soft: P1 = 0,49 KW BADU Magic II 11: P1 = 0,72 KW |
| Ersparnis: | Dadurch erspart die BADU Alpha ECO Soft 0,23 kW |
| Ø Betriebsstunden pro Saison: 1.800 Stunden | |
| Ersparnis in kW: | 1.800 Stunden x 0,23KW = 414 kW / h |
| Ersparnis in Euro (€) bei Stromkosten von 0,42 € pro kW/h: | 414 KW x 0,42 € = 173,88 € |
| Weiterer Vorteil: | Durch erhöhten Volumenstrom bei der Rückspülung, kürzere Rückspülzeiten. |
- Korrosionsbeständigkeit – durch hochwertigen Kunststoff.
- Unempfindlich – gegen Verunreinigungen, dank eines Saugsiebes.
- Selbstansaugende – Pumpe max. 2,0 m oberhalb bis max. 3,0 m unterhalb des Wasserspiegels aufstellbar.
- Zuverlässige Abdichtung – durch wartungsfreie, geschlossene Balg – Gleitringdichtung.
- Sichere – Motor – bzw. Pumpenwelle kommt mit dem Schwimmbadwasser nicht in Berührung.
- Geräuscharm – niedrige Dauerschalldruckpegel während des Betriebes.
- Die Drehzahl der Pumpe kann frei an Ihre Bedürfnisse angepasst werden.
Anschlussmöglichkeiten der GFK Pool Filteranlage Atlantica Plus Ø 620 mm mit der BADU Alpha ECO Soft Poolpumpe:
Die Filteranlage kann über folgende Anschlüsse in den Wasserkreislauf Ihres Pools eingebunden werden.
| Mit Filterpumpe: | Art. Nr.: | Anschluss Saugseite an der Filterpumpe: | Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool: | Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung: |
| BADU Alpha ECO Soft Pumpe | 400805 | Ø 50 mm Pool Verrohrung | 2“ IG | 2“ IG |
| Mit Filterpumpe: | BADU Alpha ECO Soft Pumpe |
|---|---|
| Art. Nr.: | 400805 |
| Anschluss Saugseite an der Filterpumpe: | Ø 50 mm Pool Verrohrung |
| Anschluss am 6-Wege-Side-Mount-Ventil Wasserrücklauf zum Pool: | 2“ IG |
| Anschluss am 6-Wege-Side-Mount-Ventil Rückspülleitung: | 2“ IG |
Das 6-Wege-Side-Mount-Ventil der Atlantica Sandfilteranlage verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil wird entlastet. Dadurch werden die Dichtungen über den Winter geschont wenn die Filteranlage nicht im Betrieb ist.
Das 6-Wege-Side-Mount-Ventil der Atlantica Plus Ø 620 Sandfilteranlage verfügt über folgende Eigenschaften:
- Leichte Bedienbarkeit
- Mehrsprachige Laserbeschriftung (Deutsch, Englisch, Französisch, Spanisch)
- Optimale Durchfluss- und Druckverlustwerte
- Geräuscharmer Betrieb
- Aus hochwertigem, UV-beständigem und schlagzähem Material (ABS)
- Langlebige Gehäusedichtungswerkstoffe und Druckfedern (am Ventilteller montiert)
- 6-Wege / 7 Positionen =>; zusätzliche „Winterposition“ als Entlastungsstellung für das Dichtungssystem
Abmessungen von der GFK Filteranlage Atlantica Plus Ø 620 mm mit der BADU Alpha ECO Soft Poolpumpe:
| Mit Filterpumpe: | BADU Alpha ECO Soft Pumpe |
| Art. Nr.: | 400805 |
| Durchmesser Filterkessel: | Ø 620 mm |
| Länge (L): | |
| Breite (B): | |
| Höhe (H): | |
| A: | |
| C: | |
| D: | |
| Stichmaß: | 140 mm |
| Obere Filterkessel Öffnung: | Ø 220 mm |
| Seitliche Filterkessel Öffnung: | Ø 220 mm |
| Mit Filterpumpe: | BADU Alpha ECO Soft Pumpe |
|---|---|
| Art. Nr.: | 400805 |
| Durchmesser Filterkessel: | Ø 620 mm |
| Länge (L): | ca. 83,5 cm |
| Breite (B): | ca. 70,5 cm |
| Höhe (H): | ca. 92 cm |
| A: | |
| C: | |
| D: | |
| Stichmaß: | 140 mm |
| Obere Filterkessel Öffnung: | Ø 220 mm |
| Seitliche Filterkessel Öffnung: | Ø 220 mm |
Technische Daten von der Pool Filteranlage Atlantica Plus Ø 620 mm mit BADU Alpha ECO Soft Pumpe:
| Filteranlage: | Sandfilteranlage Atlantica Plus Ø 620 mm mit BADU Alpha ECO Soft Pumpe |
| Art. Nr.: | 400805 |
| Betriebsdruck: | bis zu 1,56 bar 1,6 kg/cm² |
| Maximaler Druck: | bis zu 1,96 bar 2,0 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 2“ IG |
| Filterfläche: | 0,30 m² |
| Menge Filtersand Filtersand Körnung: |
425 kg 0,4 - 0,8 mm 75 kg 0,7 - 1,25 mm |
| Menge Filterglas Filterglas Körnung: |
425 kg 0,5 - 1,0 mm 75 kg 1,0 - 3,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
430 kg 0,5 - 1,0 mm |
| Technische Daten Filterpumpe: | BADU Alpha ECO Soft Pumpe |
| Poolpumpen Typ: | Drehzahlgesteuerte Poolpumpe |
| Poolpumpen Art: | Selbstansaugende Poolpumpe |
| Aufstellort: | max. 2 m oberhalb oder max. 3 m unterhalb des Wasserniveaus |
| Fördermenge (in m³/h): | 15,5 m³/h bei 8 Meter Wassersäule |
| Salzwasserbeständig: | max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter |
| Leistungsaufnahme P1/-abgabe P2 (kW) | 0,04 - 0,75 / 0,02 - 0,50 |
| Nennstrom (A) | 1 ~ 230 V 0,30 - 3,20 |
| Steckerfertig: | Ja mit 3,0 m Kabel |
| Externe Ansteuerung der Poolpumpe: | Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Zur Ansteuerung: Digitalsignal (Potentialfrei) Steckkontakte (Analogsignal) |
| Filteranlage: | Sandfilteranlage Atlantica Plus Ø 620 mm mit BADU Alpha ECO Soft Pumpe |
|---|---|
| Art. Nr.: | 400805 |
| Betriebsdruck: | bis zu 1,56 bar 1,6 kg/cm² |
| Maximaler Druck: | bis zu 1,96 bar 2,0 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss am 6-Wege-Side-Mount Ventil: | 2“ IG |
| Filterfläche: | 0,30 m² |
| Menge Filtersand Filtersand Körnung: |
425 kg 0,4 - 0,8 mm |
| Menge Filterglas Filterglas Körnung: |
425 kg 0,5 - 1,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
430 kg 0,5 - 1,0 mm |
| Technische Daten Filterpumpe: | BADU Alpha ECO Soft Pumpe |
| Poolpumpen Typ: | Drehzahlgesteuerte Poolpumpe |
| Poolpumpen Art: | Selbstansaugende Pumpe |
| Aufstellort: | max. 2 m oberhalb oder max. 3 m unterhalb des Wasserniveaus |
| Fördermenge (in m³/h): | 15,5 m³/h bei 8 Meter Wassersäule |
| Salzwasserbeständig: | max. Salzgehalt von 0,5% bzw. 5 Gramm pro Liter |
| Leistungsaufnahme P1/-abgabe P2 (kW) | 0,04 - 0,75 / 0,02 - 0,50 |
| Nennstrom (A) | 1 ~ 230 V 0,30 - 3,20 |
| Steckerfertig: | Ja mit 3,0 m Kabel |
| Externe Ansteuerung der Poolpumpe: | Zur externen Ansteuerung besitz die Pumpe ein 5-adriges Kabel mit offenen Ende. Zur Ansteuerung: Digitalsignal (Potentialfrei) Steckkontakte (Analogsignal) |
Lieferumfang von dem GFK Sandfilteranlage Atlantica Plus Ø 620 mm mit der BADU Alpha ECO Soft Poolpumpe:
- GFK-Filterkessel Atlantica Plus Ø 620 mm
- 6-Wege-Side-Mount-Ventil
- Manometer mit Entlüftung
- Entleerung
- Filterplatte
- BADU Alpha ECO Soft Poolpumpe
- Die Pool Filteranlagen werden vormontiert ausgeliefert
Optionaler Lieferumfang zu der GFK Sandfilteranlage Atlantica Plus Ø 620 mm mit der BADU Alpha ECO Soft Poolpumpe:
- Filtermedium
- Filtersand
- EGFM Eco Glas
- Filtermedium OKU Crystal Filterpearls
- Speck BADU Netlink Pumpensteuerung
- Wasserdetektor für BADU NetLink Pumpensteuerung
