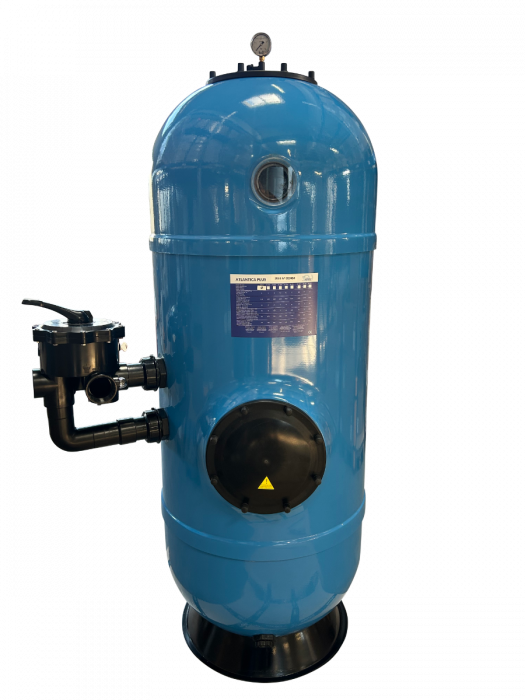

GFK Hochschicht Filterkessel Atlantica Plus mit 6-Wege-Side-Mount-Ventil
Mit dem GFK-Filterkessel Atlantica Plus erhalten Sie ein optimales Filterergebnis für Ihren Pool.
In folgende Durchmesser ist der Filterbehälter Atlantica Plus erhältlich:
- GFK Filterbehälter Atlantica Plus Ø 620 mm
- GFK Filterbehälter Atlantica Plus Ø 750 mm
- GFK Filterbehälter Atlantica Plus Ø 900 mm
Der GFK Hochschicht Filterkessel Atlantica Plus mit 6-Wege-Side-Mount-Ventil ist ein Leistungsstarker Filter mit einem hohem Filterbett für ein optimales Filterergebnis bei Ihrem Pool.
Der GFK-Filterbehälter Atlantica Plus eignet sich für alle Arten von Pool Installationen.
Der Filterbehälter besteht auf Glasfaserverstärkten Kunststoff.
Durch dieses hochwertige Material ist der Filterkessel sehr druckbeständig.
Der Betriebsdruck kann über das Manometer, welches sich im Be- / Entlüfter am Filterdeckel befindet, kontrolliert werden.
Die hochwertigen Filterkessel werden in Handarbeit gefertigt.
Das Ergebnis aus liebevoller Handarbeit und dem Material (GFK) ist ein extrem zuverlässiger & langlebiger Kessel, der korrosionssicher ist.
Um den Filterkessel im Winter zu entleeren befindet sich unten am Kessel ein Entleerhahn.
Das unreine Poolwasser wird von untern über die Filterfinger über das gesamte Filterbett verteilt.
Durch das sehr hohe Filterbett von 1 m werden auch sehr feine Schmutzpartikel aus dem Pool gefiltert.
Danach gelangt das saubere Wasser über das 6-Wege-Side-Mount Ventil wieder zurück in den Pool.
Das 6-Wege-Side-Mount-Ventil von dem Atlantica Plus Sandfilterkessel verfügt über folgende Funktionen:
Filtern: Das Beckenwasser wird durch den Filtersand gefiltert und wird wieder zurück in den Pool geleitet. Des Weiteren können Sie mit dieser Funktion über den Skimmer bzw. den Sauganschluss Ihren Bodenabsauger betreiben.
Rückspülen: Das Poolwasser läuft in verkehrter Richtung durch die Filteranlage, dadurch wird der Filtersand gereinigt. Der Schmutz wird so aus dem Filterkreislauf gespült.
Nachspülen: Mit dieser Funktion wird der übergebliebene Schmutz vom Rückspülen aus den Filterkreislauf entfernt.
Entleeren: Mit dieser Funktion können Sie Ihr Poolwasser direkt über den Kanalanschluss am Ventil ablassen.
Zirkulieren: Das Beckenwasser wir über das Ventil zurück in den Pool geleitet, ohne dass das Wasser durch die Filteranlage gefiltert wird.
Geschlossen: Der Wasserfluss ist zwischen Filter und Pumpe geschlossen.
Winter: Das Ventil wird entlastet. Dadurch werden die Dichtungen über den Winter geschont, wenn die Filteranlage nicht im Betrieb ist.
Abmessungen von dem GFK Filterkessel Atlantica Plus:
| Filterbehälter Ø: | Ø 620 mm: | Ø 750 mm: | Ø 900 mm: |
| Art. Nr.: | 400805-1 | 400806-1 | 400807-1 |
| A: | 1.645 mm | 1.645 mm | 1.645 mm |
| B: | 620 mm | 750 mm | 900 mm |
| C: | 728 mm | 728 mm | 728 mm |
| D: | 868 mm | 868 mm | 868 mm |
| E: | 1.000 mm | 1.000 mm | 1.000 mm |
| Stichmaß: | 140 mm | 140 mm | 140 mm |
| Obere Filterkessel Öffnung: | Ø 220 mm | Ø 220 mm | Ø 220 mm |
| Seitliche Filterkessel Öffnung: | Ø 220 mm | Ø 220 mm | Ø 220 mm |
| Filterbehälter Ø: | Ø 620 mm: |
|---|---|
| Art. Nr.: | 400805-1 |
| A: | 1.645 mm |
| B: | 620 mm |
| C: | 728 mm |
| D: | 868 mm |
| E: | 1.000 mm |
| Stichmaß: | 140 mm |
| Obere Filterkessel Öffnung: | Ø 220 mm |
| Seitliche Filterkessel Öffnung: | Ø 220 mm |
| Filterbehälter Ø: | Ø 750 mm: |
|---|---|
| Art. Nr.: | 400806-1 |
| A: | 1.645 mm |
| B: | 750 mm |
| C: | 728 mm |
| D: | 868 mm |
| E: | 1.000 mm |
| Stichmaß: | 140 mm |
| Obere Filterkessel Öffnung: | Ø 220 mm |
| Seitliche Filterkessel Öffnung: | Ø 220 mm |
| Filterbehälter Ø: | Ø 900 mm: |
|---|---|
| Art. Nr.: | 400807-1 |
| A: | 1.645 mm |
| B: | 900 mm |
| C: | 728 mm |
| D: | 868 mm |
| E: | 1.000 mm |
| Stichmaß: | 140 mm |
| Obere Filterkessel Öffnung: | Ø 220 mm |
| Seitliche Filterkessel Öffnung: | Ø 220 mm |
Technische Daten von dem GFK Filterkessel Atlantica Plus:
| Filterbehälter Ø: | Ø 620 mm: | Ø 750 mm: | Ø 900 mm: |
| Art. Nr.: | 400805-1 | 400806-1 | 400807-1 |
| Betriebsdruck: | bis zu 1,56 bar 1,6 kg/cm² |
bis zu 1,56 bar 1,6 kg/cm² |
bis zu 1,56 bar 1,6 kg/cm² |
| Maximaler Druck: | bis zu 1,96 bar 2,0 kg/cm² |
bis zu 1,96 bar 2,0 kg/cm² |
bis zu 1,96 bar 2,0 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC | 1 ºC bis 40 ºC |
| Anschluss: | 2“ IG | 2“ IG | 2“ IG |
| Filterfläche: | 0,30 m² | 0,44 m² | 0,64 m² |
| Durchfluss: | 12 m³/h | 18 m³/h | 26 m³/h |
| Gewicht: | 55 kg | 70 kg | 85 kg |
| Menge Filtersand Filtersand Körnung: |
425 kg 0,4 - 0,8 mm 75 kg 0,7 - 1,25 mm |
575 kg 0,4 - 0,8 mm 75 kg 0,7 - 1,25 mm |
825 kg 0,4 - 0,8 mm 100 kg 0,7 - 1,25 mm |
| Menge Filterglas Filterglas Körnung: |
425 kg 0,5 - 1,0 mm 75 kg 1,0 - 3,0 mm |
575 kg 0,5 - 1,0 mm 75 kg 1,0 - 3,0 mm |
825 kg 0,5 - 1,0 mm 100 kg 1,0 - 3,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
430 kg 0,5 - 1,0 mm |
560 kg 0,5 - 1,0 mm |
796 kg 0,5 - 1,0 mm |
| Filterbehälter Ø: | Ø 620 mm: |
|---|---|
| Art. Nr.: | 400805-1 |
| Betriebsdruck: | bis zu 1,56 bar 1,6 kg/cm² |
| Maximaler Druck: | bis zu 1,96 bar 2,0 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss: | 2“ IG |
| Filterfläche: | 0,30 m² |
| Durchfluss: | 12 m³/h |
| Gewicht: | 55 kg |
| Menge Filtersand Filtersand Körnung: |
425 kg 0,4 - 0,8 mm 75 kg 0,7 - 1,25 mm |
| Menge Filterglas Filterglas Körnung: |
425 kg 0,5 - 1,0 mm 75 kg 1,0 - 3,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
430 kg 0,5 - 1,0 mm |
| Filterbehälter Ø: | Ø 750 mm: |
|---|---|
| Art. Nr.: | 400806-1 |
| Betriebsdruck: | bis zu 1,56 bar 1,6 kg/cm² |
| Maximaler Druck: | bis zu 1,96 bar 2,0 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss: | 2“ IG |
| Filterfläche: | 0,44 m² |
| Durchfluss: | 18 m³/h |
| Gewicht: | 70 kg |
| Menge Filtersand Filtersand Körnung: |
575 kg 0,4 - 0,8 mm 75 kg 0,7 - 1,25 mm |
| Menge Filterglas Filterglas Körnung: |
575 kg 0,5 - 1,0 mm 75 kg 1,0 - 3,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
560 kg 0,5 - 1,0 mm |
| Filterbehälter Ø: | Ø 900 mm: |
|---|---|
| Art. Nr.: | 400807-1 |
| Betriebsdruck: | bis zu 1,56 bar 1,6 kg/cm² |
| Maximaler Druck: | bis zu 1,96 bar 2,0 kg/cm² |
| Betriebstemperatur: | 1 ºC bis 40 ºC |
| Anschluss: | 2“ IG |
| Filterfläche: | 0,64 m² |
| Durchfluss: | 26 m³/h |
| Gewicht: | 85 kg |
| Menge Filtersand Filtersand Körnung: |
825 kg 0,4 - 0,8 mm 100 kg 0,7 - 1,25 mm |
| Menge Filterglas Filterglas Körnung: |
825 kg 0,5 - 1,0 mm 100 kg 1,0 - 3,0 mm |
| Menge Filterpearls Filterpearls Körnung: |
796 kg 0,5 - 1,0 mm |
Lieferumfang von dem GFK-Filterkessel Atlantica Plus:
- GFK - Hochschicht Filterkessel Atlantica Plus in entsprechender Größe
- Das zum Filterbehälter passende 6-Wege-Side-Mount-Ventil
- Manometer mit Entlüftung
- Entleerung
