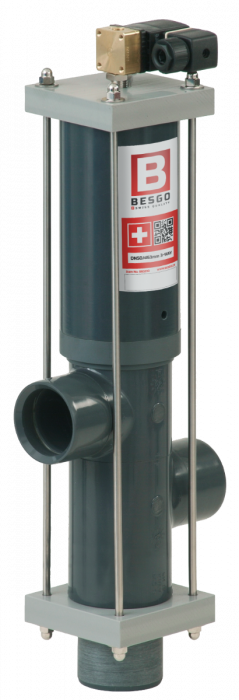

BESGO 3-Wege-Ventil
Das BESGO 3-WEGE-Ventil bringt viele Anwendungsbereiche beim Pool mit sich.
Das BESGO 3-Wege-Ventil hat viele verschiedene Einsatzmöglichkeiten beim Pool.
Das BESGO 3-Wege-Ventil hat viele Einsatzmöglichkeiten:
- Das BESGO 3-Wege-Ventil ermöglicht es zwei Wasserattraktionen (z.B. Schwalldusche oder Massagedüsen) mit nur einen System zu steuern.
- Energiesparbetrieb für Überlaufbecken mit Bodenablauf: hier wird das BESGO Ventil so geschaltet das, das Poolabwasser nur über den Bodenablauf zur Filteranlage geleitet wird und nicht über die Überlaufrinnen. Dadurch wird der Wärmeverlust und die Verdunstung von dem Poolwasser über die Überlaufrinne verringert.
- Automatisches Rückspülen.
- und vieles mehr!!!
Die Vorteile von dem BESGO Stangenventil:
Die BESGO-Ventile weisen viele Vorteile auf:
- Geringer Druckverlust: Durch den geringeren Druckverlust bei dem BESGO Ventilen verglichen mit einem herkömmlichen 6-Wege-Ventil erhalten Sie eine höhere Rückspülgeschwindigkeit in Ihrem Filterkessel.
Dies führt zu einem besseren Rückspülergebnis.
- Installationsflexibilität: Kann direkt an dem Filter oder an einer Wand installiert werden.
Die Anschlussstutzen können um 90° gedreht werden. - Schnelle Umschaltung: Die Filterpumpe muss während des Betriebs nicht ausgeschaltet werden.
- Swiss Made: Außergewöhnliche Fertigungsqualität und Zuverlässigkeit.
TÜV Rheinland Zertifizierung / GS-Norm - Anpassbar an alle Filter: Ventile von d.50 mm bis d.140 mm Durchmesser erhältlich.
Funktionsweise von dem BESGO 3-Wege-Stangenventil:
Das BESGO 3-Wege-Ventil arbeitet voll automatisch.
Die Ansteuerung von den Stangenventil erfolgt entweder per Wasserdruck (Anschluss an das Wassernetz) oder Luftdruck (per kleinen Luftkompressor).
Für die Steuerung des Ventils ist ein Druck von 3,5 bar erforderlich.
Um das Magnetventil für die Steuerung des Ventils zu Programmieren benötigen Sie eine einfache elektrische Steuerung / Zeitschaltuhr von 230 V.
Das Magnetventil am BESGO Ventil erhält durch die Steuerung einen elektrischen Impuls und öffnet sich dadurch.
Der Druck welcher dann entweder durch den Wasserdruck oder durch den Luftdruck entsteht komprimiert die Feder im inneren des BESGO Ventils.
Dadurch öffnet sich das Ventil.
Während des gesamten Zeit wo das Ventil offen ist muss das Magnetventil mit Strom versorgt werden.
Dies ist eine Sicherheitsvorrichtung das im Falle eines Stromausfalls das Ventil wieder schließt und dadurch nicht unbeabsichtigt z.B. der Pool entleert wird.
Montage von dem BESGO 3-Wege-Ventil:
Die Ventile haben eine hohe Installationsflexibilität.
Sollten die Rohrleitungen nicht parallel zum 3-Wege-Ventil verlaufen können die Anschlussstutzen am Ventil um 90° gedreht werden.
Für die Feinjustierung lassen sich zusätzlich die Anschlussstutzen um +/- 4° anpassen.
Dies ermöglicht eine Spannungsfreie Montage.
Alle Wasseranschlüsse bei dem Ventil sind Klebestutzen.
Die Verrohrung vom und zum Ventil sollten mit Verschraubungen oder Flanschen ausgeführt werden.
Es ist zu empfehlen das die Verbindungen wieder lösbar sind.
Die Verrohrung muss Spannungsfrei am Ventil durchgeführt werden.
Passendes Anschlusszubehör für das BESGO Ventil an der Poolverrohrung:
| Bezeichnung: | Art. Nr.: | Verschraubungen Klebemuffe / Klebemuffe: |
| BESGO 3-Wege-Ventil DN40/Ø 50 mm | 083130 | Verschraubung - PN 10 - 2 x Klebemuffe Ø 50 mm Art. Nr.: 110075 |
| BESGO 3-Wege-Ventil DN50/Ø 63 mm | 083230 | Verschraubung - PN 10 - 2 x Klebemuffe Ø 63 mm Art. Nr.: 110076 |
| BESGO 3-Wege-Ventil DN40/Ø 50 mm: | |
|---|---|
| Art. Nr.: | 083130 |
| Verschraubungen Klebemuffe / Klebemuffe: | Verschraubung - PN 10 - 2 x Klebemuffe Ø 50 mm Art. Nr.: 110075 |
| BESGO 3-Wege-Ventil DN50/Ø 63 mm: | |
|---|---|
| Art. Nr.: | 083230 |
| Verschraubungen Klebemuffe / Klebemuffe: | Verschraubung - PN 10 - 2 x Klebemuffe Ø 63 mm Art. Nr.: 110076 |
Technische Daten zu dem 3-Wege BESGO Ventil:
| Bezeichnung: | Art. Nr.: | Durchmesser Ø Verrohrung: |
| BESGO 3-Wege-Ventil DN40/Ø 50 mm | 083130 | Ø 50 mm |
| BESGO 3-Wege-Ventil DN50/Ø 63 mm | 083230 | Ø 63 mm |
| BESGO 3-Wege-Ventil DN40/Ø 50 mm: | |
|---|---|
| Art. Nr.: | 083130 |
| Durchmesser Ø Verrohrung: | Ø 50 mm |
| BESGO 3-Wege-Ventil DN50/Ø 63 mm: | |
|---|---|
| Art. Nr.: | 083230 |
| Durchmesser Ø Verrohrung: | Ø 63 mm |
- Betriebsdruck Wasserkreislauf: max. 3,5 bar
- Steuerdruck beim Magnetventil: zwischen 3,5 - 6,0 bar
- Innenteile aus hochwertigen V4A (AISI 1.4571)
- Dichtung Viton/PTFE – ozonbeständig
- TÜV Rheinland Zertifizierung / GS-Norm
Lieferumfang von dem BESGO 3-Wege Ventil:
- BESGO 3-Wege Ventil
- 3/2-Wege-Magnetventil (230 V) mit Handnotbetätigung
- 2 Anschlüsse 1/4“ und 1/8"
