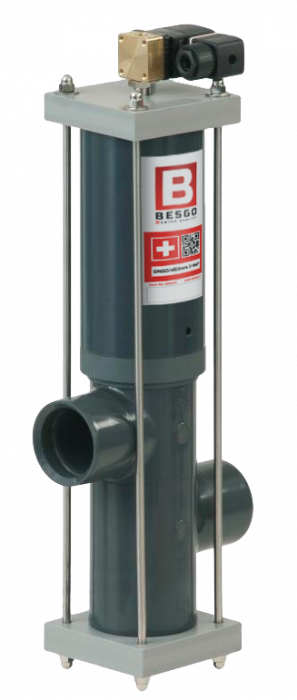

BESGO 2-Wege-Ventil
Das BESGO 2-Wege-Ventil hat viele Einsatzmöglichkeiten in der Pool Installation.
Das BESGO 2-Wege-Ventil hat viele verschiedene Einsatzmöglichkeiten beim Pool.
Mit dem BESGO 2-Wege Ventil können Sie viele Prozesse bei Ihrem Pool automatisieren und energetisch optimieren.
- Zur Unterstützung bei der Rinnenreinigung, damit das Poolwasser direkt in den Kanal entert werden kann.
- Zur Pool Entleerung
- Zum Schutz für die vollständige Entleerung des Pools bei einem Rohrbruch.
- Automatische Entleerung von dem Pool im Zusammenhang mit einem Laubfänger.
- Es ist eine automatische Entleerung von verschiedensten Behältern möglich, wie z.B. Ausgleichstanks usw.
- Mit dem BESGO-Ventil können Sie zu 100 % eine Rohrleitung Wasserdicht schlissen.
Die Vorteile von dem BESGO Stangenventil:
Die BESGO-Ventile weisen viele Vorteile auf:
- Installationsflexibilität: Kann direkt an dem Filter oder an einer Wand installiert werden.
Die Anschlussstutzen können um 90° gedreht werden. - Hohe Betriebssicherheit: Bei einem Stromausfall stellt das Ventil automatisch vom Rückspülvorgang wieder auf den Filtermodus um.
Dies verhindert eine ungewollt Entleerung des Pools. - Schnelle Umschaltung: Die Filterpumpe muss während des Umschaltprozesses von dem Ventil nicht ausgeschaltet werden.
- Swiss Made: Außergewöhnliche Fertigungsqualität und Zuverlässigkeit.
TÜV Rheinland Zertifizierung / GS-Norm- Anpassbar an alle Filter: Ventile von d.50 mm bis d.140 mm Durchmesser erhältlich.
- Swiss Made: Außergewöhnliche Fertigungsqualität und Zuverlässigkeit.
Funktionsweise von dem BESGO 2-Wege-Stangenventil:
Das BESGO 2-Wege-Ventil arbeitet voll automatisch.
Die Ansteuerung von den Stangenventil erfolgt entweder per Wasserdruck (Anschluss an das Wassernetz) oder Luftdruck (per kleinen Luftkompressor).
Für die Steuerung des Ventils ist ein Druck von 3,5 bar erforderlich.
Um das Magnetventil für die Steuerung des Ventils zu Programmieren benötigen Sie eine einfache elektrische Steuerung / Zeitschaltuhr von 230 V.
Das Magnetventil am BESGO Ventil erhält durch die Steuerung einen elektrischen Impuls und öffnet sich dadurch.
Der Druck welcher dann entweder durch den Wasserdruck oder durch den Luftdruck entsteht komprimiert die Feder im inneren des BESGO Ventils.
Dadurch öffnet sich das Ventil.
Während des gesamten Zeit wo das Ventil offen ist muss das Magnetventil mit Strom versorgt werden.
Dies ist eine Sicherheitsvorrichtung das im Falle eines Stromausfalls das Ventil wieder schließt und dadurch nicht unbeabsichtigt z.B. der Pool entleert wird.
Montage von dem BESGO 2-Wege Ventil:
Die beiden Rohrleitungsanschlüsse bei dem Ventil sind Klebestutzen.
Die Verrohrung zum und vom Ventil sollten mit Verschraubungen oder Flanschen ausgeführt werden.
Es ist zu empfehlen das die Verbindungen wieder lösbar sind.
Die Verrohrung muss Spannungsfrei am Ventil durchgeführt werden.
Passendes Anschlusszubehör für das BESGO Ventil an der Poolverrohrung:
| Bezeichnung: | Art. Nr.: | Verschraubungen Klebemuffe / Klebemuffe: |
| Besgo 2-Wege-Ventil DN40/Ø 50 mm | 083140 | Verschraubung - PN 10 - 2 x Klebemuffe Ø 50 mm Art. Nr.: 110075 |
| Besgo 2-Wege-Ventil DN50/Ø 63 mm | 083240 | Verschraubung - PN 10 - 2 x Klebemuffe Ø 63 mm Art. Nr.: 110076 |
| Besgo 2-Wege-Ventil DN40/Ø 50 mm: | |
|---|---|
| Art. Nr.: | 083140 |
| Verschraubungen Klebemuffe / Klebemuffe: | Verschraubung - PN 10 - 2 x Klebemuffe Ø 50 mm Art. Nr.: 110075 |
| Besgo 2-Wege-Ventil DN50/Ø 63 mm: | |
|---|---|
| Art. Nr.: | 083240 |
| Verschraubungen Klebemuffe / Klebemuffe: | Verschraubung - PN 10 - 2 x Klebemuffe Ø 63 mm Art. Nr.: 110076 |
Technische Daten zu dem 2-Wege BESGO Ventil:
| Bezeichnung: | Art. Nr.: | Durchmesser Ø Verrohrung: |
| Besgo 2-Wege-Ventil DN40/Ø 50 mm | 083140 | Ø 50 mm |
| Besgo 2-Wege-Ventil DN50/Ø 63 mm | 083240 | Ø 63 mm |
| Besgo 2-Wege-Ventil DN40/Ø 50 mm: | |
|---|---|
| Art. Nr.: | 083140 |
| Durchmesser Ø Verrohrung: | Ø 50 mm |
| Besgo 2-Wege-Ventil DN50/Ø 63 mm: | |
|---|---|
| Art. Nr.: | 083240 |
| Durchmesser Ø Verrohrung: | Ø 63 mm |
- Betriebsdruck Wasserkreislauf: max. 3,5 bar
- Steuerdruck beim Magnetventil: zwischen 3,5 - 6,0 bar
- Innenteile aus hochwertigen V4A (AISI 1.4571)
- Dichtung Viton/PTFE – ozonbeständig
- TÜV Rheinland Zertifizierung / GS-Norm
Lieferumfang von dem BESGO 2-Wege Ventil:
- BESGO 2-Wege Ventil
- 3/2-Wege-Magnetventil (230 V) mit Handnotbetätigung
- 2 Anschlüsse 1/4“ und 1/8"
