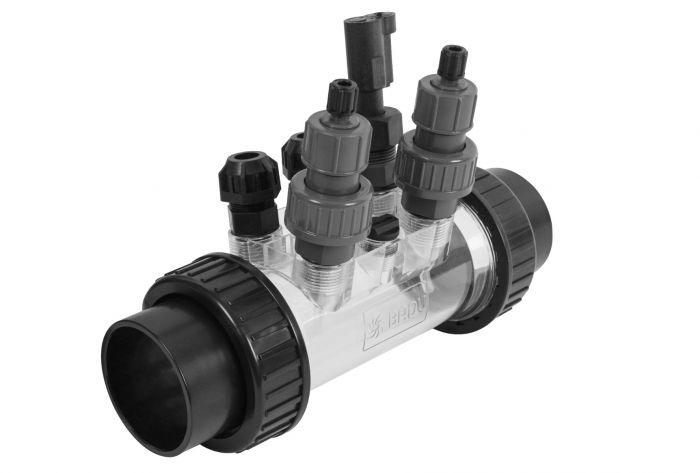

BADU Hub Dosier- und Messeinheit

Innovative Inline Dosier- und Analyseeinheit für optimale Kontrolle in Verbindung mit der Poolsteuerung BADU Blue Light.

Einsatzgebiet der BADU Hub Einheit:

BADU Hub ist eine Inline Dosier- und Analyseeinheit mit hochwertiger Sensorik und Impfventilen für präzise Wasserpflege in modernen Poolanlagen.

Konzipiert für die optimale Messung und Dosierung in Kombination mit BADU Blue Light. Er kann mit bereits bestehenden Systemen verbunden und leicht installiert werden.

Leistungsmerkmale der BADU Hub Einheit:

• Anschlussset für Rohr Ø 63 mm (Klebeanschluss)
• Transparentes Gehäuse, dadurch optimale Kontrolle der Sensoren und Impfventile
• Einfache Installation der Sensoren und Impfventile
• In Verbindung mit BADU Blue Light
• Messung und Dosierung durch einen durchgängigen Steg getrennt

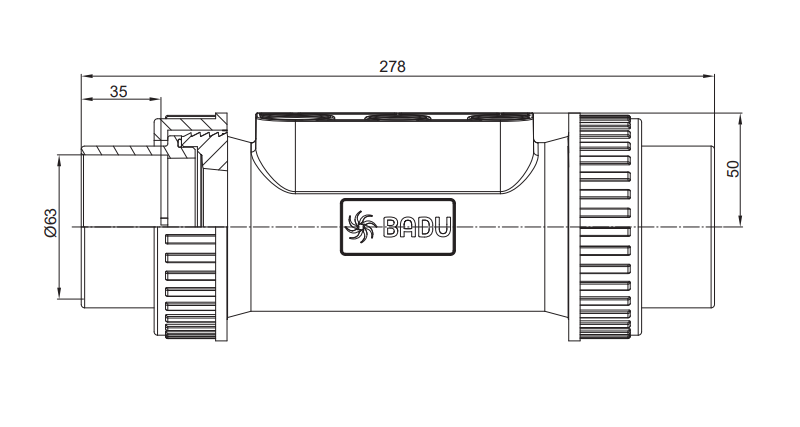

Maßzeichnung der BADU Hub Einheit in mm:

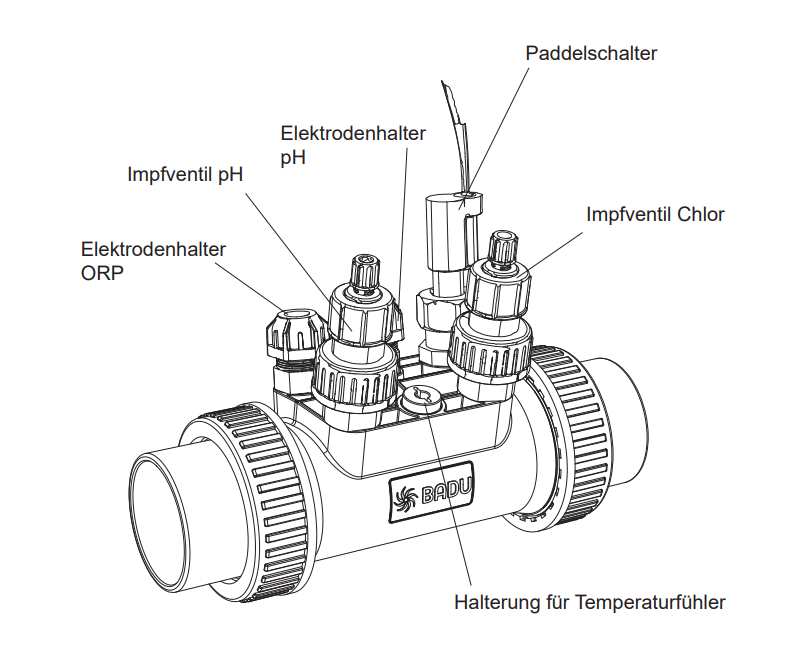

Zuordnung der Anschlüsse der BADU Hub Einheit:

• Aufnahme für Sensor pH–Wert Messung
• Aufnahme für Sensor Redox–Wert Messung
• Durchflusssensor (Paddelschalter)
• Impfventil für Zudosierung pH–Minus
• Impfventil für Zudosierung Chlor
• ¼ Zoll Anschluss (frei verwendbar)

Montagehinweise für die BADU Hub Einheit:

• Montage in der Rohrleitung mit dem Klebeanschluss Ø 63 mm.
• Einbaurichtung bei der Montage beachten.
• Elektroden unmittelbar vor Inbetriebnahme installieren. Diese dürfen nicht austrocknen.
• Elektroden in den Elektrodenhalter stecken und die Kappe festschrauben, bis die Elektroden nicht mehr durch ziehen gelöst werden können.
• Elektroden nur bis max. zur Hälfte in das Rohr stecken. Dieser darf nicht am Boden aufliegen.
• Für den elektrischen Anschluss des Paddelschalters die Betriebsanleitung der Steuerung beachten.
• Für den Anschluss der Dosierschläuche die Verschlusskappe abschrauben, das Ende auf den Dosierschlauch schieben, Schlauchende auf das Impfventil stecken und Verschlusskappe wieder festschrauben.

Lieferumfang der BADU Hub Einheit:

• 1 x BADU Hub Analyse- und Dosiereinheit (Länge 190 mm)
• 1 x Paddelschalter
• 2 x Impfstelle für pH und Chlor
• 2 x Elektrodenhalter
• 1 x Anschluss-Set
